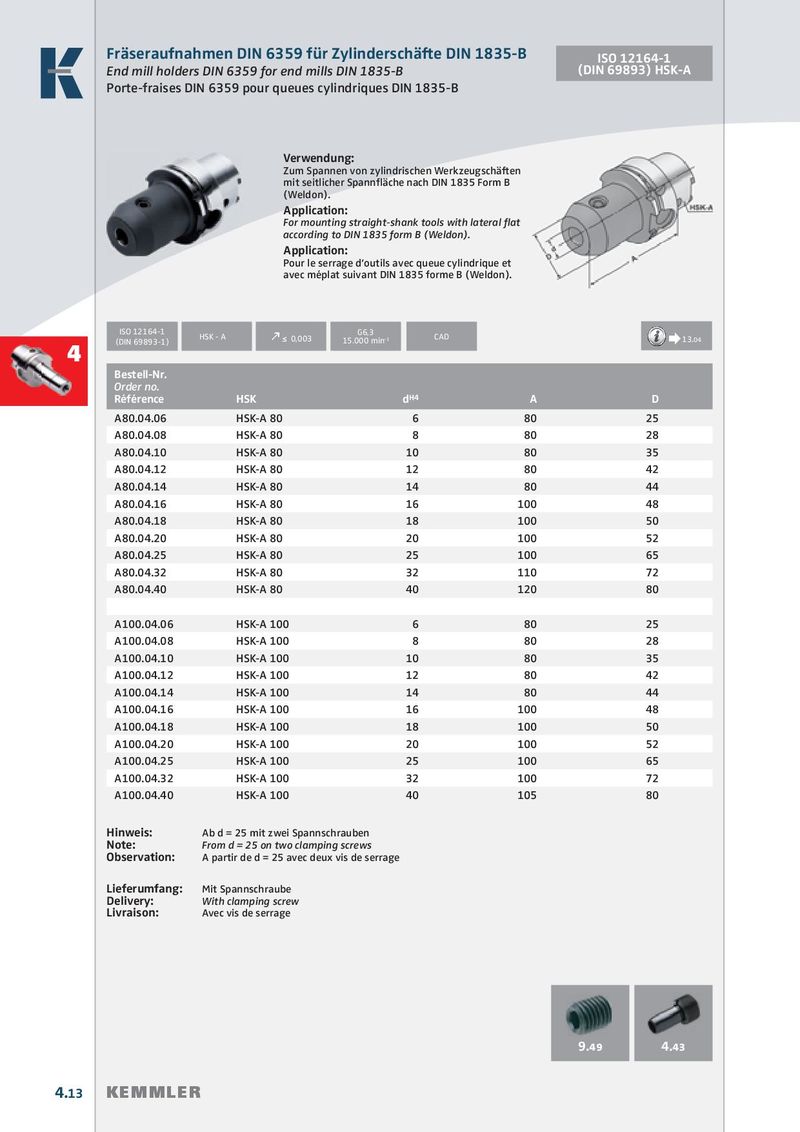

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B ISO 12164-1
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).
Application: For mounting straight-shank tools with lateral fl at according to DIN 1835 form B (Weldon).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).
ISO 12164-1 G6,3
HSK - A ≤ 0,003 15.000 min CAD 13.04
4 (DIN 69893-1) -1
| Bestell-Nr. Order no. Référence | HSK | dH4 | A | D |
| A80.04.06 | HSK-A 80 | 6 | 80 | 25 |
| A80.04.08 | HSK-A 80 | 8 | 80 | 28 |
| A80.04.10 | HSK-A 80 | 10 | 80 | 35 |
| A80.04.12 | HSK-A 80 | 12 | 80 | 42 |
| A80.04.14 | HSK-A 80 | 14 | 80 | 44 |
| A80.04.16 | HSK-A 80 | 16 | 100 | 48 |
| A80.04.18 | HSK-A 80 | 18 | 100 | 50 |
| A80.04.20 | HSK-A 80 | 20 | 100 | 52 |
| A80.04.25 | HSK-A 80 | 25 | 100 | 65 |
| A80.04.32 | HSK-A 80 | 32 | 110 | 72 |
| A80.04.40 | HSK-A 80 | 40 | 120 | 80 |
| A100.04.06 | HSK-A 100 | 6 | 80 | 25 |
| A100.04.08 | HSK-A 100 | 8 | 80 | 28 |
| A100.04.10 | HSK-A 100 | 10 | 80 | 35 |
| A100.04.12 | HSK-A 100 | 12 | 80 | 42 |
| A100.04.14 | HSK-A 100 | 14 | 80 | 44 |
| A100.04.16 | HSK-A 100 | 16 | 100 | 48 |
| A100.04.18 | HSK-A 100 | 18 | 100 | 50 |
| A100.04.20 | HSK-A 100 | 20 | 100 | 52 |
| A100.04.25 | HSK-A 100 | 25 | 100 | 65 |
| A100.04.32 | HSK-A 100 | 32 | 100 | 72 |
| A100.04.40 | HSK-A 100 | 40 | 105 | 80 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube |
| Delivery: | With clamping screw |
| Livraison: | Avec vis de serrage |
