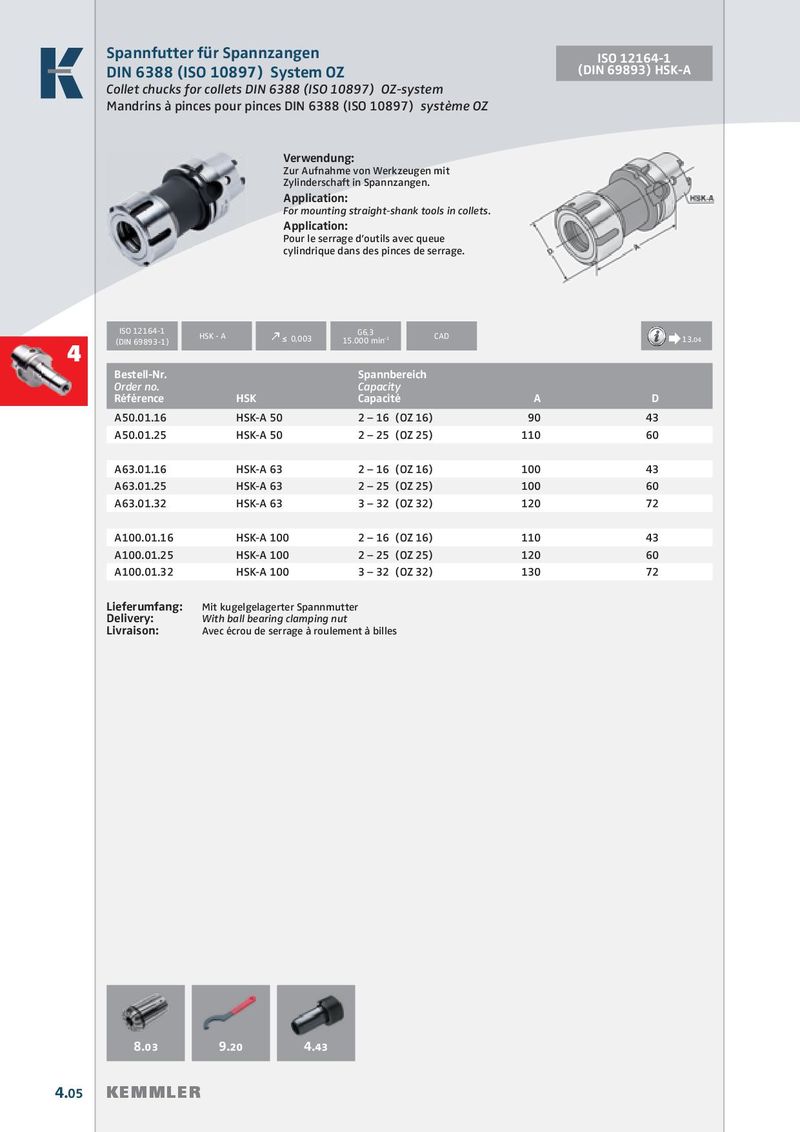

Общий каталог Kemmler 2017 - 2018 - страница 126
Навигация
Каталог Kemmler цанговые зажимы
Каталог Kemmler зажимные болты
Каталог Kemmler цанговые патроны KPS
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler сверлильные патроны для станков с ЧПУ
DIN 6388 (ISO 10897) System OZ (DIN 69893) HSK-A
Collet chucks for collets DIN 6388 (ISO 10897) OZ-system
Mandrins à pinces pour pinces DIN 6388 (ISO 10897) système OZ
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Application: For mounting straight-shank tools in collets.
Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage.
| ISO 12164-1 (DIN 69893-1) HS | K - A ≤0,003 | G6,3 15.000 min-1 CAD | 13.04 | |
| Bestell-Nr. Order no. Référence | HSK | Spannbereich Capacity Capacité | A | D |
| A50.01.16 | HSK-A 50 | 2 – 16 (OZ 16) | 90 | 43 |
| A50.01.25 | HSK-A 50 | 2 – 25 (OZ 25) | 110 | 60 |
| A63.01.16 | HSK-A 63 | 2 – 16 (OZ 16) | 100 | 43 |
| A63.01.25 | HSK-A 63 | 2 – 25 (OZ 25) | 100 | 60 |
| A63.01.32 | HSK-A 63 | 3 – 32 (OZ 32) | 120 | 72 |
| A100.01.16 | HSK-A 100 | 2 – 16 (OZ 16) | 110 | 43 |
| A100.01.25 | HSK-A 100 | 2 – 25 (OZ 25) | 120 | 60 |
| A100.01.32 | HSK-A 100 | 3 – 32 (OZ 32) | 130 | 72 |
Lieferumfang: Mit kugelgelagerter Spannmutter
Delivery: With ball bearing clamping nut
Livraison: Avec écrou de serrage à roulement à billes
