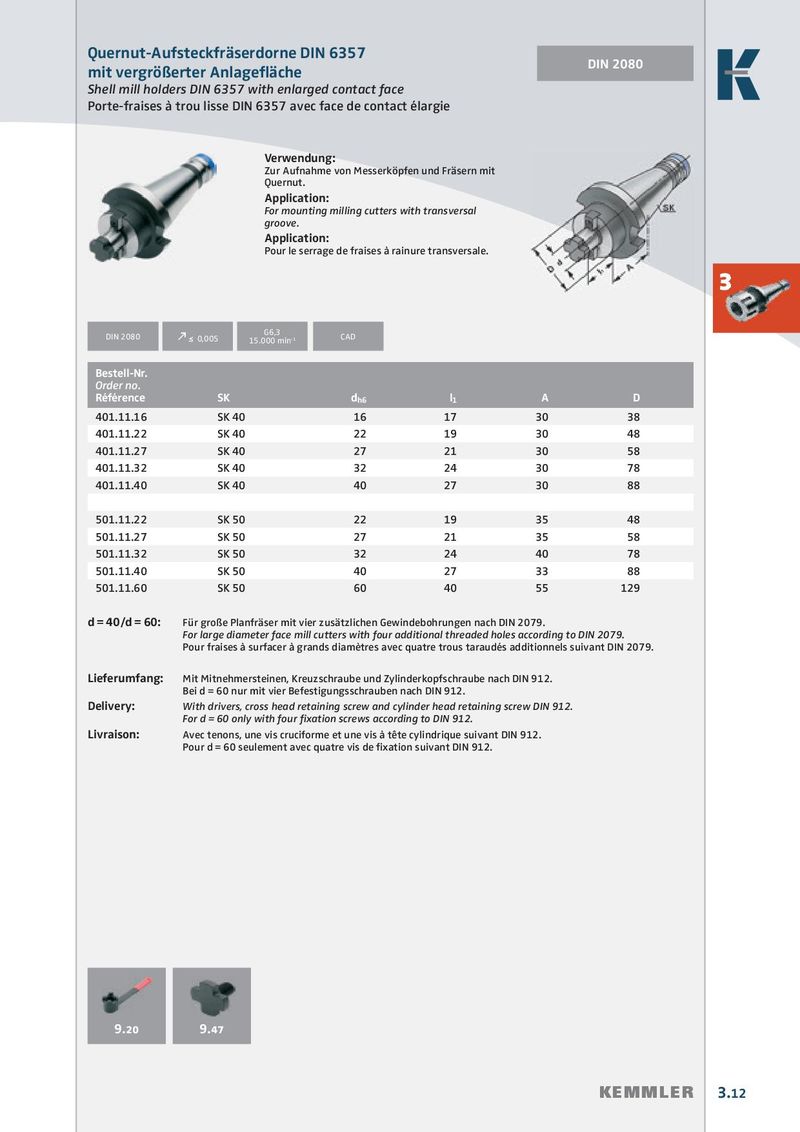

mit vergrößerter Anlageﬂ äche DIN 2080

Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Application: For mounting milling cutters with transversal groove.

Application: Pour le serrage de fraises à rainure transversale.

 G6,3

DIN 2080 ≤ 0,005 CAD

15.000 min-1

Bestell-Nr. Order no. Référence	SK	dh6	l1	A	D
401.11.16	SK 40	16	17	30	38
401.11.22	SK 40	22	19	30	48
401.11.27	SK 40	27	21	30	58
401.11.32	SK 40	32	24	30	78
401.11.40	SK 40	40	27	30	88
501.11.22	SK 50	22	19	35	48
501.11.27	SK 50	27	21	35	58
501.11.32	SK 50	32	24	40	78
501.11.40	SK 50	40	27	33	88
501.11.60	SK 50	60	40	55	129

d = 40/d = 60:	Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
	For large diameter face mill cutters with four additional threaded holes according to DIN 2079.
	Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Lieferumfang:	Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912.
	Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
Delivery:	With drivers, cross head retaining screw and cylinder head retaining screw DIN 912.
	For d = 60 only with four ﬁ xation screws according to DIN 912.
Livraison:	Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912.

Pour d = 60 seulement avec quatre vis de ﬁ xation suivant DIN 912.
