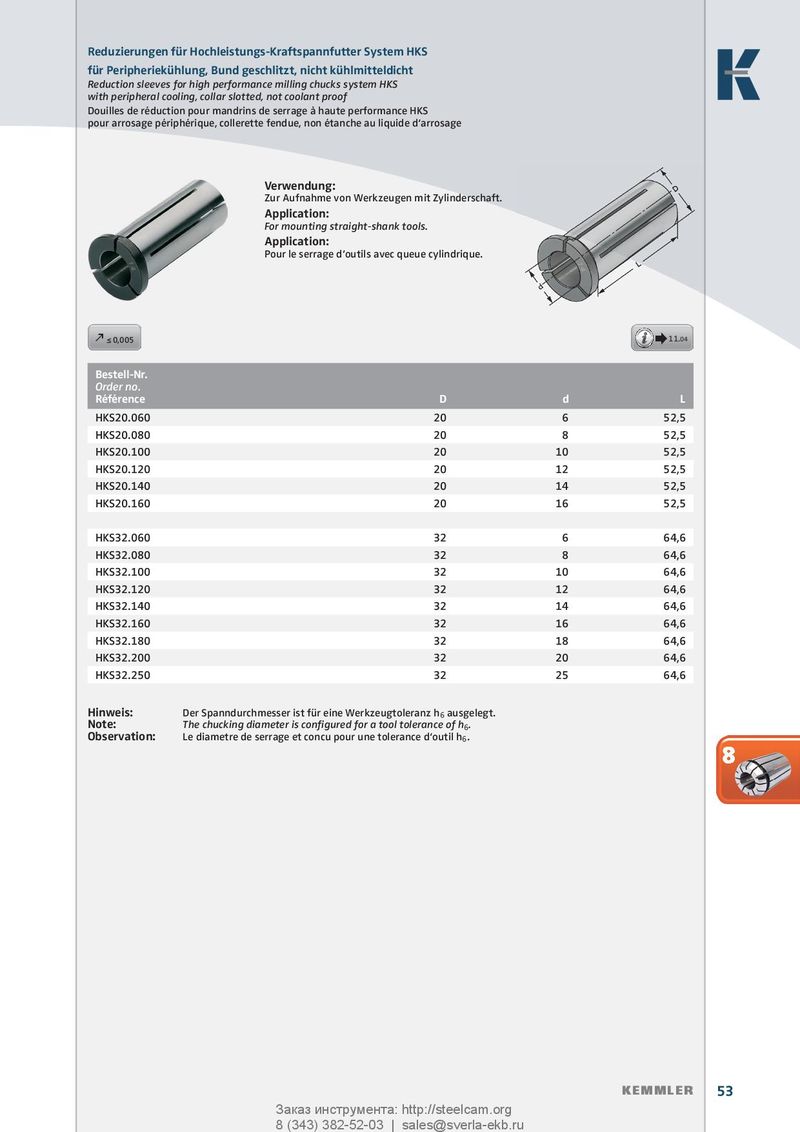

Reduzierungen für Hochleistungs-Kraftspannfutter System HKS für Peripheriekühlung, Bund geschlitzt, nicht kühlmitteldicht Reduction sleeves for high performance milling chucks system HKS with peripheral cooling, collar slotted, not coolant proof Douilles de réduction pour mandrins de serrage à haute performance HKS pour arrosage périphérique, collerette fendue, non étanche au liquide d‘arrosage
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
≤ 0,005 11.04
| Bestell-Nr. Order no. Référence | D | d | L |
| HKS20.060 | 20 | 6 | 52,5 |
| HKS20.080 | 20 | 8 | 52,5 |
| HKS20.100 | 20 | 10 | 52,5 |
| HKS20.120 | 20 | 12 | 52,5 |
| HKS20.140 | 20 | 14 | 52,5 |
| HKS20.160 | 20 | 16 | 52,5 |
| HKS32.060 | 32 | 6 | 64,6 |
| HKS32.080 | 32 | 8 | 64,6 |
| HKS32.100 | 32 | 10 | 64,6 |
| HKS32.120 | 32 | 12 | 64,6 |
| HKS32.140 | 32 | 14 | 64,6 |
| HKS32.160 | 32 | 16 | 64,6 |
| HKS32.180 | 32 | 18 | 64,6 |
| HKS32.200 | 32 | 20 | 64,6 |
| HKS32.250 | 32 | 25 | 64,6 |
Hinweis: Der Spanndurchmesser ist für eine Werkzeugtoleranz h ausgelegt. 6
Note: The chucking diameter is confi gured for a tool tolerance of h . 6
Observation: Le diametre de serrage et concu pour une tolerance d‘outil h . 6 888
