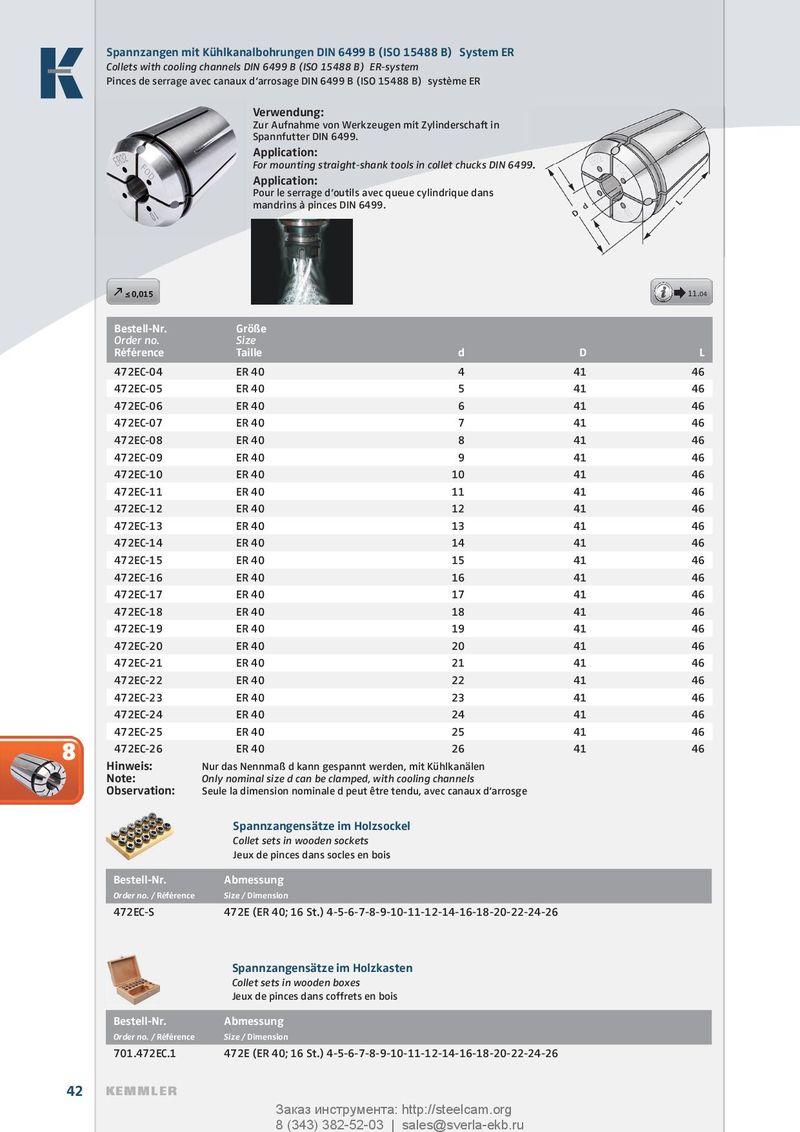

Каталог Kemmler цанговые зажимы - страница 41
Навигация
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler гидроразжимные патроны
Общий каталог Kemmler 2020
Каталог Kemmler зажимные болты
Каталог Kemmler резьбонарезные патроны
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.For mounting straight-shank tools in collet chucks DIN 6499.For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
≤≤≤ 0,015 0,015 0,015 11.04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 472EC-04 | ER 40 | 4 | 41 | 46 |
| 472EC-05 | ER 40 | 5 | 41 | 46 |
| 472EC-06 | ER 40 | 6 | 41 | 46 |
| 472EC-07 | ER 40 | 7 | 41 | 46 |
| 472EC-08 | ER 40 | 8 | 41 | 46 |
| 472EC-09 | ER 40 | 9 | 41 | 46 |
| 472EC-10 | ER 40 | 10 | 41 | 46 |
| 472EC-11 | ER 40 | 11 | 41 | 46 |
| 472EC-12 | ER 40 | 12 | 41 | 46 |
| 472EC-13 | ER 40 | 13 | 41 | 46 |
| 472EC-14 | ER 40 | 14 | 41 | 46 |
| 472EC-15 | ER 40 | 15 | 41 | 46 |
| 472EC-16 | ER 40 | 16 | 41 | 46 |
| 472EC-17 | ER 40 | 17 | 41 | 46 |
| 472EC-18 | ER 40 | 18 | 41 | 46 |
| 472EC-19 | ER 40 | 19 | 41 | 46 |
| 472EC-20 | ER 40 | 20 | 41 | 46 |
| 472EC-21 | ER 40 | 21 | 41 | 46 |
| 472EC-22 | ER 40 | 22 | 41 | 46 |
| 472EC-23 | ER 40 | 23 | 41 | 46 |
| 472EC-24 | ER 40 | 24 | 41 | 46 |
| 472EC-25 | ER 40 | 25 | 41 | 46 |
| 472EC-26 | ER 40 | 26 | 41 | 46 |
| Hinweis: | Nur das Nennmaß d kann gespan | nt werden, mit Kühlkanälen | ||
| Note: Observation: | Only nominal size d can be clamp Seule la dimension nominale d pe | ed, with cooling channels ut être tendu, avec canaux d‘arrosge |
Spannzangensätze im Holzsockel Collet sets in wooden sockets Jeux de pinces dans socles en bois Bestell-Nr. Abmessung Order no. / Référence Size / Dimension 472EC-S 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26
Spannzangensätze im Holzkasten Collet sets in wooden boxes Jeux de pinces dans coffrets en bois Bestell-Nr. Abmessung 701.472EC.1 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26
