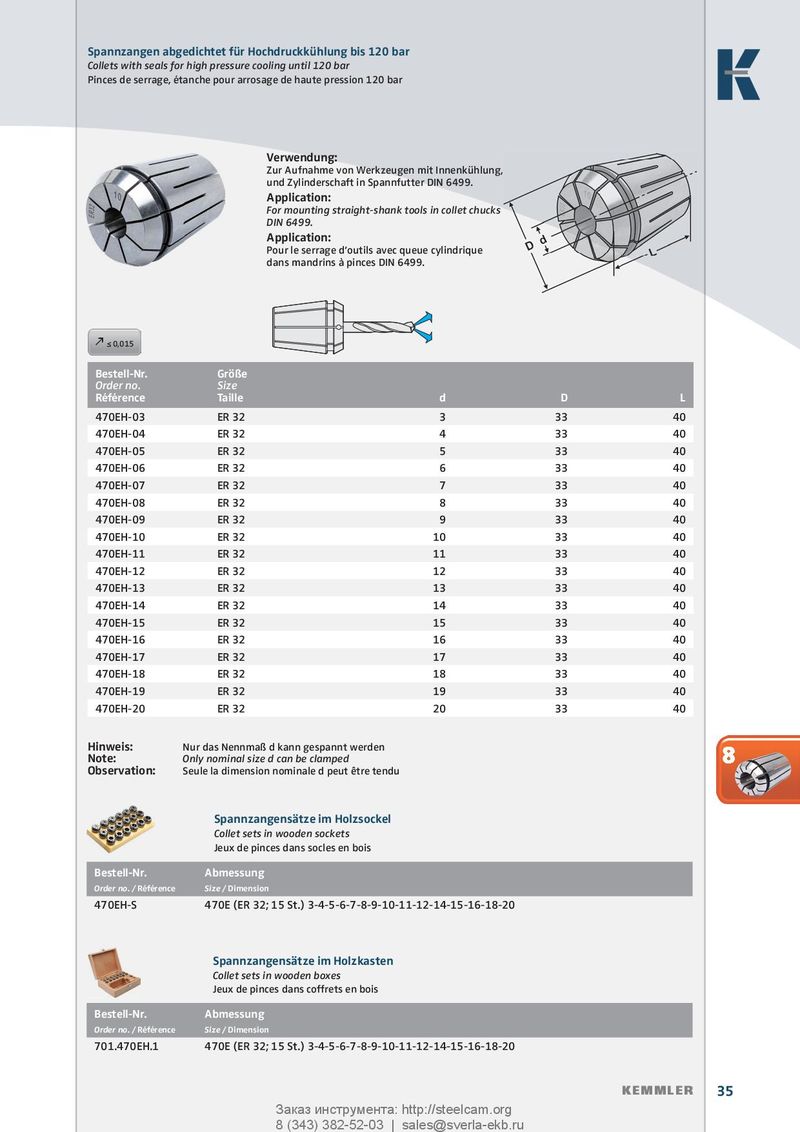

Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
| ≤0,015 | |||
| Bestell-Nr. Order no. Référence | Größe Size Taille d | D | L |
| 470EH-03 | ER 32 3 | 33 | 40 |
| 470EH-04 | ER 32 4 | 33 | 40 |
| 470EH-05 | ER 32 5 | 33 | 40 |
| 470EH-06 | ER 32 6 | 33 | 40 |
| 470EH-07 | ER 32 7 | 33 | 40 |
| 470EH-08 | ER 32 8 | 33 | 40 |
| 470EH-09 | ER 32 9 | 33 | 40 |
| 470EH-10 | ER 32 10 | 33 | 40 |
| 470EH-11 | ER 32 11 | 33 | 40 |
| 470EH-12 | ER 32 12 | 33 | 40 |
| 470EH-13 | ER 32 13 | 33 | 40 |
| 470EH-14 | ER 32 14 | 33 | 40 |
| 470EH-15 | ER 32 15 | 33 | 40 |
| 470EH-16 | ER 32 16 | 33 | 40 |
| 470EH-17 | ER 32 17 | 33 | 40 |
| 470EH-18 | ER 32 18 | 33 | 40 |
| 470EH-19 | ER 32 19 | 33 | 40 |
| 470EH-20 | ER 32 20 | 33 | 40 |
Hinweis: Nur das Nennmaß d kann gespannt werden 888
Note: Only nominal size d can be clamped Observation: Seule la dimension nominale d peut être tendu
Spannzangensätze im Holzsockel Collet sets in wooden sockets Jeux de pinces dans socles en bois Bestell-Nr. Abmessung Order no. / Référence Size / Dimension 470EH-S 470E (ER 32; 15 St.) 3-4-5-6-7-8-9-10-11-12-14-15-16-18-20
Spannzangensätze im Holzkasten Collet sets in wooden boxes Jeux de pinces dans coffrets en bois Bestell-Nr. Abmessung 701.470EH.1 470E (ER 32; 15 St.) 3-4-5-6-7-8-9-10-11-12-14-15-16-18-20
