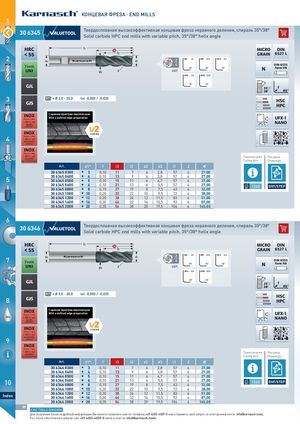

30 6345306345 Твердосплавная высокоэффективная концевая фреза неравного деления, спираль 35°/38°
Solid carbide HPC end mills with variable pitch, 35°/38° helix angle
| HRC | MICRO | DIN | |
| 2 | < 55 | GRAIN | 6527 L |
Z <Ø6 0,1 <Ø8 0,15 <Ø12 0,2
Унив 4 DIN 6535
| 45° | 45° | 45° | N | Form HB | ||
| UNI | UGT |
<Ø16 0,3 <Ø20 0,35
| GJL | 45° | 45° | |||
| 35°/ | f | ||||
| 38° | 45° |
3 d * = Ø 3,0 - 20,0 tol -0,003 / -0,035
1 HSC GJS HPC INOX С заданными параметрами закругления краев With a defined edge preparation UFX-1
Нерж сталь < 900 Н /мм2 NANO ferritic ФЕРРИТ
INOX
4 Нерж сталь > 900 Н /мм2 martensitic куница
INOX
Нерж сталь
| < 900 Н /мм2 | Параметры резки | Рисунки |
| austenitic | Cutting data | Drawings |
| аустенитный |
| Art. | d1* | f | l3 | l2 | d2 | d3 | l1 | Z | ||
| 306345030030 6345 0300 | I | 3 | 0,10 | 11 | 7 | 6 | 2,8 | 57 | 4 | 27,00 |
| 5 30 6345 04003063450400 | I | 4 | 0,10 | 13 | 9 | 6 | 3,8 | 57 | 4 | 27,00 |
| 30 6345 05003063450500 | I | 5 | 0,10 | 15 | 11 | 6 | 4,7 | 57 | 4 | 27,00 |
| 306345060030 6345 0600 | I | 6 | 0,10 | 21 | 13 | 6 | 5,5 | 57 | 4 | 1260 27,00 |
| DXF/STEP | ||||||||||
| 306345080030 6345 0800 | I | 8 | 0,15 | 27 | 19 | 8 | 7,5 | 63 | 4 | 32,00 |
| 30 6345 10003063451000 | I | 10 | 0,20 | 32 | 22 | 10 | 9,5 | 72 | 4 | 38,00 |
| 30 6345 12003063451200 | I | 12 | 0,20 | 38 | 26 | 12 | 11,5 | 83 | 4 | 51,00 |
| 306345160030 6345 1600 | I | 16 | 0,30 | 44 | 32 | 16 | 15,5 | 92 | 4 | 87,00 |
| 306345200030 6345 2000 | I | 20 | 0,35 | 54 | 38 | 20 | 19,5 | 104 | 4 | 145,00 |
| 6 | ||||||||||
| 30 6346306346 | Твердосплавная высокоэффективная концевая фреза неравного деления, спираль 35°/38° | |||||||||
| Solid carbide HPC end mills with variable pitch, 35°/38° helix angle |
| HRC | MICRO | DIN |
| < 55 | GRAIN | 6527 L |
7 Z <Ø6 0,1 <Ø8 0,15 <Ø12 0,2
Унив 4 DIN 6535
| 45° | 45° | 45° | N | Form HA | |||
| UNI | UGT | ||||||
| ES |
| IN | <Ø16 | 0,3 | <Ø20 0,35 |
| CH | |||
| M |
| GJL | 45° | 45° | |||
| 35°/ | f | ||||
| 38° | 45° |
d1* = Ø 3,0 - 20,0 tol -0,003 / -0,035 HSC
| 8 | GJS | HPC | |
| INOX | С заданными параметрами закругления краев | ||
| With a defined edge preparation | UFX-1 | ||
| Нерж сталь | |||
| OIL | < 900 Н /мм | NANO |
2 ferritic ФЕРРИТ INOX
Нерж сталь > 900 Н /мм2 9 martensitic куница
INOX
Нерж сталь
| < 900 Н /мм2 | Параметры резки | Рисунки |
| austenitic | Cutting data | Drawings |
| аустенитный |
| Art. | d1* | f | l3 | l2 | d2 | d3 | l1 | Z | |||
| 306346030030 6346 0300 | I | 3 | 0,10 | 11 | 7 | 6 | 2,8 | 57 | 4 | 27,00 | |
| 306346040030 6346 0400 | I | 4 | 0,10 | 13 | 9 | 6 | 3,8 | 57 | 4 | 27,00 | |
| 306346050030 6346 0500 | I | 5 | 0,10 | 15 | 11 | 6 | 4,7 | 57 | 4 | 27,00 | |
| 10 | 306346060030 6346 0600 | I | 6 | 0,10 | 21 | 13 | 6 | 5,5 | 57 | 4 | 1260 27,00 |
| DXF/STEP | |||||||||||
| Index | 306346160030 6346 1600 | I | 16 | 0,30 | 44 | 32 | 16 | 15,5 | 92 | 4 | 87,00 |
