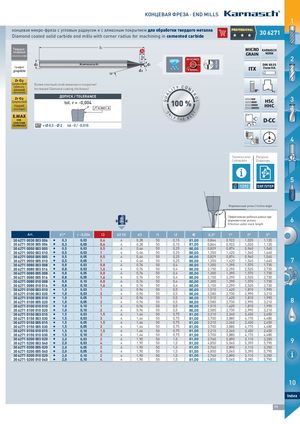

Основной каталог Karnasch 2021 - страница 77

КОНЦЕВАЯ ФРЕЗА · END MILLS 1 концевая микро-фреза с угловым радиусом и с алмазным покрытием для обработки твердого металла PROFESSIONAL Diamond coated solid carbide end mills with corner radius for machining in cemented carbide 30 306271 6271 Твердос- MICRO KARNASCH плавные cemented carbide GRAIN NORM Z 2 DIN 6535 Графит 2 graphite r ITX Form HA 16° Zr O2 Цирконий Более плотный слой алмазного покрытия! прессо- Y CON ванный Increased Diamond coating thickness! IT Zircon pressed L r T QUA ДОПУСК / TOLERANCE RO Zr O2 3 Цирконий tol. r = -0,004 100 % HSC L hipped Zircon hipped r 0,003 A HHC N O ST E.MAX LY E THE B FOR CAD/CAM D-CC TECHNOLOGY d1* =  0,3 -  2 tol -0 / -0,010 4 Параметры резки Рисунки Cutting data Drawings 5 1292 DXF/STEP Формовочный уклон / Incline angle Эффективная рабочая длина при d2 4 формовочном уклоне Effective under-neck length 6 Art. d1* r -0,004 l3 d2 h5 d3 l1 l2 € 0,5° 1° 2° 3° 3062710030003006 30 6271 0030 003 006 I 0,3 0,03 0,6 4 0,28 50 0,15 81,00 0,864 0,922 1,020 1,120 3062710030005006 30 6271 0030 005 006 I 0,3 0,05 0,6 4 0,28 50 0,15 81,00 0,864 0,922 1,020 1,120 3062710050003005 30 6271 0050 003 005 I 0,5 0,03 0,5 4 0,46 50 0,25 80,00 0,829 0,874 0,960 1,040 3062710050003010 30 6271 0050 003 010 I 0,5 0,03 1 4 0,46 50 0,25 80,00 1,350 1,420 1,540 1,640 3062710050005005 30 6271 0050 005 005 I 0,5 0,05 0,5 4 0,46 50 0,25 80,00 0,829 0,874 0,960 1,040 3062710050005010 30 6271 0050 005 010 I I 0,5 0,05 1 4 0,46 50 0,25 80,00 1,350 1,420 1,540 1,640 7 3062710080003008 30 6271 0080 003 008 0,8 0,03 0,8 4 0,76 50 0,4 80,00 1,300 1,390 1,570 1,730 3062710080003016 30 6271 0080 003 016 I 0,8 0,03 1,6 4 0,76 50 0,4 80,00 2,150 2,290 2,520 2,730 MAC 3062710080005008 30 6271 0080 005 008 I 0,8 0,05 0,8 4 0,76 50 0,4 80,00 1,300 1,390 1,570 1,730 HI NES 3062710080005016 30 6271 0080 005 016 I 0,8 0,05 1,6 4 0,76 50 0,4 80,00 2,150 2,290 2,520 2,730 3062710080010008 30 6271 0080 010 008 I 0,8 0,10 0,8 4 0,76 50 0,4 80,00 1,300 1,390 1,570 1,730 3062710080010016 30 6271 0080 010 016 I 0,8 0,10 1,6 4 0,76 50 0,4 80,00 2,150 2,290 2,520 2,730 3062710100003010 30 6271 0100 003 010 I 1,0 0,03 1 4 0,96 50 0,5 80,00 1,510 1,620 1,810 1,990 3062710100003020 30 6271 0100 003 020 I 1,0 0,03 2 4 0,96 50 0,5 80,00 2,580 2,730 2,990 3,210 3062710100005010 30 6271 0100 005 010 I 1,0 0,05 1 4 0,96 50 0,5 80,00 1,510 1,620 1,810 1,990 3062710100005020 30 6271 0100 005 020 I 1,0 0,05 2 4 0,96 50 0,5 80,00 2,580 2,730 2,990 3,210 8 3062710100010010 30 6271 0100 010 010 I 1,0 0,10 1 4 0,96 50 0,5 80,00 1,510 1,620 1,810 1,990 3062710100010020 30 6271 0100 010 020 I 1,0 0,10 2 4 0,96 50 0,5 80,00 2,580 2,730 2,990 3,210 3062710150003015 30 6271 0150 003 015 I 1,5 0,03 1,5 4 1,44 50 0,75 81,00 2,210 2,240 2,450 2,650 I OIL 3062710150003030 30 6271 0150 003 030 1,5 0,03 3 4 1,44 50 0,75 81,00 3,700 3,880 4,170 4,480 3062710150005015 30 6271 0150 005 015 I 1,5 0,05 1,5 4 1,44 50 0,75 81,00 2,210 2,240 2,450 2,650 3062710150005030 30 6271 0150 005 030 I 1,5 0,05 3 4 1,44 50 0,75 81,00 3,700 3,880 4,170 4,480 3062710150010015 30 6271 0150 010 015 I 1,5 0,10 1,5 4 1,44 50 0,75 81,00 2,210 2,240 2,450 2,650 3062710150010030 30 6271 0150 010 030 I 1,5 0,10 3 4 1,44 50 0,75 81,00 3,700 3,880 4,170 4,480 3062710200003020 30 6271 0200 003 020 I 81,00 3062710200003040 30 6271 0200 003 040 I 2,0 2,0 0,03 0,03 2 4 4 4 1,90 1,90 50 50 1,0 1,0 81,00 2,760 4,850 2,890 5,040 3,110 5,390 3,350 5,790 9 3062710200005020 30 6271 0200 005 020 I 2,0 0,05 2 4 1,90 50 1,0 81,00 2,760 2,890 3,110 3,350 3062710200005040 30 6271 0200 005 040 I 2,0 0,05 4 4 1,90 50 1,0 81,00 4,850 5,040 5,390 5,790 3062710200010020 30 6271 0200 010 020 I 2,0 0,10 2 4 1,90 50 1,0 81,00 2,760 2,890 3,110 3,350 3062710200010040 30 6271 0200 010 040 I 2,0 0,10 4 4 1,90 50 1,0 81,00 4,850 5,040 5,390 5,790 10 Index 79
