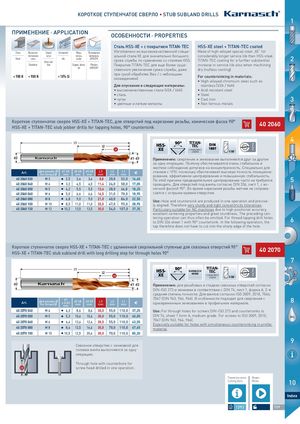

Основной каталог Karnasch 2021 - страница 713

КОРОТКОЕ СТУПЕНЧАТОЕ СВЕРЛО • STUB SUBLAND DRILLS 1 ПРИМЕНЕНИЕ ∙ APPLICATION ОСОБЕННОСТИ ∙ PROPERTIES Сталь HSS-XE + с покрытием TITAN-TEC HSS-XE steel + TITAN-TEC coated Сталь Высокока- Серый Алюминий Медь, Полимерные Изготовлено из высококачественной специ- Made of high-alloyed special steel „XE“ for чественная чугун латунь, материалы альной стали XE для значительно большего considerably longer service life than HSS-steel.SteelстальAluоловоGFK/CFKGrey castсрока службы по сравнению со сталями HSS.TITAN-TEC coating for a further substantial2 Stainless iron Copper, brass, Plastics Покрытие TITAN-TEC для еще более суще- increase in service life also when machining tin GRP/CRP ственного увеличения срока службы, даже dry (no/less cooling) < 900 N < 900 N > 10% Si при сухой обработке (без / с небольшимохлаждением) For countersinking in materials:• High-alloyed chromium steel such as Для опускания в следующие материалы: stainless (V2A / V4A) • высококачественные стали (V2A / V4A) • Acid resistant steel • сталь • Steel • чугун • Cast iron 3 • цветные и легкие металлы • Non ferrous metals Короткое ступенчатое сверло HSS-XE + TITAN-TEC, для отверстий под нарезание резьбы, коническая фаска 90°HSS-XE + TITAN-TEC stub jobber drills for tapping holes, 90° countersink 40 220060 l1 l2 l3 HSS-XE 90º TITAN-TEC с покрытием / DIN1897coated 118° Z2 4 d2 d1 d3 Применение: сверление и зенкование выполняются друг за другом за одну операцию. Поэтому обеспечивается очень стабильное и жесткое соблюдение допусков на концентричность. Специально для Art. Для резьбы  d1 h8 d2 h8 d3 h8 L3 L2 L1For thread mmmmmmmmmmmm€станков с ЧПУ, поскольку обеспечивает высокую точность позициони-рования, эффективное центрирование и повышенную стабильность. 440020600030 M3 I 2,5  3,4 3,4  8,8 20,0   52,0 16,65 По этой причине предварительное центрирование часто не требуется 5 440020600040 M4 I 3,3  4,5 4,5 11,4 24,0   58,0 17,05 проводить. Для отверстий под винты согласно DIN 336, лист 1, с ко- 440020600050 M5 I 4,2  5,5 5,5 13,6 28,0  66,0 18,25 нечной фаской 90°. Во время нарезания резьбы метчик не соприка- 440020600060 M6 I 5,0  6,6 6,6 16,5 31,0   70,0 18,95 сается с острыми краями отверстия. 440020600080440020600100 M8 I 6,8  9,0 9,0 21,0 40,0   84,0 22,50M 10I8,511,011,025,547,0  95,028,95Use: Hole and countersink are produced in one operation and precise-ly aligned. Therefore very sturdy and tight concentricity tolerances. 440020600120 M 12 I 10,2 13,5 13,5 30,0 54,0 107,0 37,35 Particulary suitable for NC machines due to high positional accuracy, excellent centering properties and great sturdiness. The preceding cen- tering operation can thus often be omitted. For thread tapping drill holesto DIN 336 sheet 1 with 90° countersink. In the following operation, the6 tap therefore does not have to cut into the sharp edge of the hole Короткое ступенчатое сверло HSS-XE + TITAN-TEC с удлиненной сверлильной ступенью для сквозных отверстий 90°HSS-XE + TITAN-TEC stub subland drill with long drilling step for through holes 90° 40 220070 7 l1 l2 l3 HSS-XE 90º TITAN-KARNASCHNORMTECс покрытием /coated118°Z2 MAC d2 d1 d3 Применение: для резьбовых и гладких сквозных отверстий согласно DIN-ISO 273 и зенковки в соответствии с DIN 74, лист 1, форма A, 2-я средняя степень точности. Для винтов согласно ISO 2009, 2010, 7046, Art. Для резьбы For thread d1± 0,05mmd2 h8mm d3 h9mm L3mm L2mm L1mm € 7047 (DIN 963, 964, 966). В особенности подходит для сверления содновременным зенкованием в профильном материале.8 440020700040 M4 I 4,3  8,6 8,6 30,0 55,0 110,0 37,25 Use: For through holes for screws DIN-ISO 273 and countersinks to 440020700050 M5 I 5,3 10,4 10,4 30,0 55,0 110,0 40,05 DIN 74, sheet 1 form A, medium grade. For screws to ISO 2009, 2010, OIL 440020700060 M6 I 6,4 12,4 12,4 30,0 55,0 110,0 43,55 7047 (DIN 963, 964, 966). Especially suitable for holes with simultaneous countersinking in profile 440020700080 M8 I 8,4 12,5 16,4 30,0 70,0 110,0 67,65 material. 440020700100 M 10 I 10,5 12,5 20,4 30,0 70,0 110,0 85,20 9 Сквозное отверстие с зенковкой для головки винта выполняется за одну операцию. Through hole with counterbore for l3 screw head drilled in one operation. Параметры резки Видео Cutting data Movie 10 Index 1393 729 HINES
