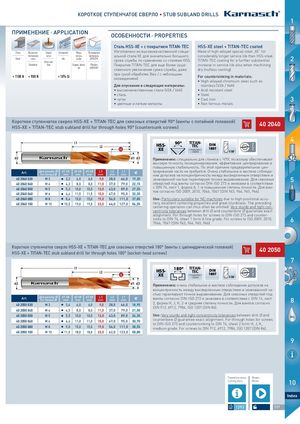

Основной каталог Karnasch 2021 - страница 711

КОРОТКОЕ СТУПЕНЧАТОЕ СВЕРЛО • STUB SUBLAND DRILLS 1 ПРИМЕНЕНИЕ ∙ APPLICATION ОСОБЕННОСТИ ∙ PROPERTIES Сталь HSS-XE + с покрытием TITAN-TEC HSS-XE steel + TITAN-TEC coated Сталь Высокока- Серый Алюминий Медь, Полимерные Изготовлено из высококачественной специ- Made of high-alloyed special steel „XE“ for чественная чугун латунь, материалы альной стали XE для значительно большего considerably longer service life than HSS-steel.SteelстальAluоловоGFK/CFKGrey castсрока службы по сравнению со сталями HSS.TITAN-TEC coating for a further substantial2 Stainless iron Copper, brass, Plastics Покрытие TITAN-TEC для еще более суще- increase in service life also when machining tin GRP/CRP ственного увеличения срока службы, даже dry (no/less cooling) < 1100 N < 900 N > 10% Si при сухой обработке (без / с небольшимохлаждением)For countersinking in materials:• High-alloyed chromium steel such as Для опускания в следующие материалы: stainless (V2A / V4A) • высококачественные стали (V2A / V4A) • Acid resistant steel • сталь • Steel • чугун • Cast iron 3 • цветные и легкие металлы • Non ferrous metals Короткое ступенчатое сверло HSS-XE + TITAN-TEC для сквозных отверстий 90° (винты с потайной головкой)HSS-XE + TITAN-TEC stub subland drill for through holes 90° (countersunk screws) 40 220040 l1 l2 l3 HSS-XE 90º TITAN-TEC с покрытием / DIN1897coated118° Z2 4 d2 d1 d3 Применение: специально для станков с ЧПУ, поскольку обеспечивает высокую точность позиционирования, эффективное центрирование и повышенную стабильность. По этой причине предварительное цен- Art. Для резьбы  d1 h8 d2 h8 d3 h8 L3 L2 L1For thread mmmmmmmmmmmm€трирование часто не требуется. Очень стабильное и жесткое соблюде-ние допусков на концентричность между высверленным отверстием и 440020400030 M3 I 3,2  6,0 6,0  9,0 28,0   66,0 19,30 зенкованной частью гарантируют точное выравнивание. Для сквозных 5 440020400040 M4 I 4,3  8,0 8,0 11,0 37,0   79,0 22,15 отверстий под винты согласно DIN-ISO 273 и зенковки в соответствии 440020400050440020400060 M5 I 5,3 10,0 10,0 13,0 43,0   89,0 27,55M6I6,411,511,515,047,0  95,032,35с DIN 74, лист 1, форма A, 1-я повышенная степень точности. Для вин-тов согласно ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965, 966). 440020400080 M8 I 8,4 15,0 15,0 19,0 56,0 111,0 37,80 Use: Particulary suitable for NC machines due to high positional accu- 440020400100 M 10 I 10,5 19,0 19,0 23,0 64,0 127,0 56,55 racy, excellent centering properties and great sturdiness. The preceding centering operation can thus often be omitted. Very sturdy and tight con- centricity tolerances between drill  and counterbore  guarantee exact allignment. For through holes for screws to DIN-ISO 273 and counter- sinks to DIN 74, sheet 1 form A fine grade. For screws to ISO 2009, 2010,7046, 7047 (DIN 963, 964, 965, 966)6 Короткое ступенчатое сверло HSS-XE + TITAN-TEC для сквозных отверстий 180° (винты с цилиндрической головкой)HSS-XE + TITAN-TEC stub subland drill for through holes 180° (socket-head screws) 40 220050 7 l1 l2 l3 HSS-XE 180º TITAN-TEC с покрытием / DIN1897coated118° Z2 MAC d2 d1 d3 Применение: очень стабильное и жесткое соблюдение допусков на концентричность между высверленным отверстием и зенкованной ча- стью гарантируют точное выравнивание. Для сквозных отверстий под Art. Для резьбы  d1 h8 d2 h8 d3 h8 L3 L2 L1For thread mmmmmmmmmmmm€винты согласно DIN-ISO 273 и зенковки в соответствии с DIN 74, лист440020500030M3I3,4 6,06,0 9,028,0  66,018,952, форма H, J, K, 2-я средняя степень точности. Для винтов согласно8 440020500040 M4 I 4,5  8,0 8,0 11,0 37,0   79,0 21,50 DIN 912, 6912, 7984, ISO 1207 (DIN 84). 440020500050 M5 I 5,5 10,0 10,0 13,0 43,0   89,0 26,35 Use: Very sturdy and tight concentricity tolerances between drill  and OIL 440020500060 M6 I 6,6 11,0 11,0 15,0 47,0   95,0 30,70 counterbore  guarantee exact allignment. For through holes for screws 440020500080 M8 I 9,0 15,0 15,0 19,0 56,0 111,0 38,55 to DIN-ISO 273 and countersinking to DIN 74, sheet 2 form H, J, K,medium grade. For screws to DIN 912, 6912, 7984, ISO 1207 (DIN 84). 440020500100 M 10 I 11,0 18,0 18,0 23,0 62,0 123,0 58,80 9 Параметры резки Видео Cutting data Movie 10 Index 1393 727 HINES
