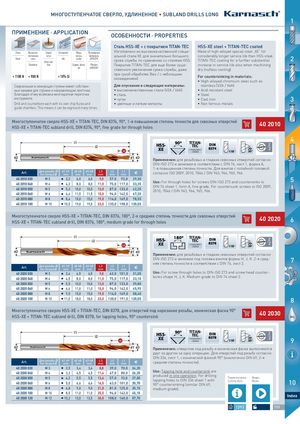

МНОГОСТУПЕНЧАТОЕ СВЕРЛО, УДЛИНЕННОЕ • SUBLAND DRILLS LONG 1 ПРИМЕНЕНИЕ ∙ APPLICATION ОСОБЕННОСТИ ∙ PROPERTIES Сталь HSS-XE + с покрытием TITAN-TEC HSS-XE steel + TITAN-TEC coated Сталь Высокока- Серый Алюминий Медь, Полимерные Изготовлено из высококачественной специ- Made of high-alloyed special steel „XE“ for чественная чугун латунь, материалы альной стали XE для значительно большего considerably longer service life than HSS-steel.SteelстальAluоловоGFK/CFKGrey castсрока службы по сравнению со сталями HSS.TITAN-TEC coating for a further substantial2 Stainless iron Copper, brass, Plastics Покрытие TITAN-TEC для еще более суще- increase in service life also when machining tin GRP/CRP ственного увеличения срока службы, даже dry (no/less cooling) < 1100 N < 900 N > 10% Si при сухой обработке (без / с небольшимохлаждением)For countersinking in materials:• High-alloyed chromium steel such as Сверлильная и зенкующая ступени имеют собствен- Для опускания в следующие материалы: stainless (V2A / V4A) ные канавки для стружки и направляющие ленточки. • высококачественные стали (V2A / V4A) • Acid resistant steel Благодаря этому возможна многократная переточка • сталь • Steel инструмента. • чугун • Cast iron 3 Drill and counterbore each with its own chip flutes and • цветные и легкие металлы • Non ferrous metals guide chamfers. This means it can be reground many times. Многоступенчатое сверло HSS-XE + TITAN-TEC, DIN 8374, 90°, 1-я повышенная степень точности для сквозных отверстийHSS-XE + TITAN-TEC subland drill, DIN 8374, 90°, fine grade for through holes 40 220010 l1 l2 l3 HSS-XE 90º TITAN-TEC с покрытием / DIN8374coated118° 20-30° Z2 4 d2 d1 d3 Применение: для резьбовых и гладких сквозных отверстий согласно DIN-ISO 273 и зенковки в соответствии с DIN 74, лист 1, форма A, 1-я повышенная степень точности. Для винтов с потайной головкой Art. Для резьбы  d1 h9 d2 h8 d3 h8 L3 L2 L1For thread mmmmmmmmmmmm€согласно ISO 2009, 2010, 7046 / DIN 963, 964, 965, 966 440020100030 M3 I 3,2  6,0 6,0  9,0   57,0   93,0  29,30440020100040M4I4,3 8,08,011,0  75,0117,0 33,35Use: For through holes for screws DIN-ISO 273 and countersinks to5 440020100050440020100060 M5 I 5,3 10,0 10,0 13,0   87,0 133,0  42,25M6I6,411,511,515,0  94,0142,0 47,20DIN 74 sheet 1, form A, fine grade. For countersunk screws to ISO 2009,2010, 7046 / DIN 963, 964, 965, 966. 440020100080 M8 I 8,4 15,0 15,0 19,0 114,0 169,0  78,55 440020100100 M 10 I 10,5 19,0 19,0 23,0 135,0 198,0 120,55 Многоступенчатое сверло HSS-XE + TITAN-TEC, DIN 8376, 180°, 2-я средняя степень точности для сквозных отверстийHSS-XE + TITAN-TEC subland drill, DIN 8376, 180°, medium grade for through holes 40 220020 6 l1 l2 l3 HSS-XE 180º TITAN-TEC с покрытием / DIN8376coated118° 20-30° Z2 d2 d1 d3 Применение: для резьбовых и гладких сквозных отверстий согласно DIN-ISO 273 и зенковки под головки винтов формы H, J, K. 2-я сред-няя степень точности в соответствии с DIN 74, лист 2.7 Art. Для резьбы  d1 h9 d2 h8 d3 h8 L3 L2 L1For thread mmmmmmmmmmmm€ MAC 440020200030 M3 I 3,4  6,5 6,5  9,0   63,0 101,0  31,05 Use: For screw through holes to DIN-ISO 273 and screw head counter- 440020200040 M4 I 4,5  8,0 8,0 11,0   75,0 117,0  33,10 bores shape H, J, K. Medium grade to DIN 74 sheet 2. 440020200050 M5 I 5,5 10,0 10,0 13,0   87,0 133,0  39,80 440020200060 M6 I 6,6 11,0 11,0 15,0   94,0 142,0  45,95 440020200080 M8 I 9,0 15,0 15,0 19,0 114,0 169,0  58,40 440020200100 M 10 I 11,0 18,0 18,0 23,0 130,0 191,0 120,05 8 Многоступенчатое сверло HSS-XE + TITAN-TEC, DIN 8378, для отверстий под нарезание резьбы, коническая фаска 90°HSS-XE + TITAN-TEC subland drill, DIN 8378, for tapping holes, 90° countersink 40 220030 OIL l1 l2 l3 HSS- 90º TITAN-TEC DIN ZXEс покрытием /837820-2coated118°30°9 d2 d1 d3 Применение: отверстие под резьбу и коническая фаска выполняются друг за другом за одну операцию. Для отверстий под резьбу согласно DIN 336, лист 1, с конической фаской 90° (аналогично DIN 69, 2-я Art. Для резьбы  d1 h9 d2 h8 d3 h8 L3 L2 L1For thread mmmmmmmmmmmm€средняя степень точности). 440020300030 M3 I 2,5  3,4 3,4  8,8   39,0   70,0 24,35 440020300040 M4 I 3,3  4,5 4,5 11,4   47,0   80,0 26,35 Use: Tapping hole and countersink are 440020300050440020300060 M5 I 4,2  5,5 5,5 13,6   57,0  93,0 27,05M6I5,0 6,66,616,5  63,0101,030,70produced in one operation. For drillingПараметры резкиВидеоtapping holes to DIN 336 sheet 1 withCutting dataMovie90° countersinking (similar DIN 69,10 440020300080 M8 I 6,8  9,0 9,0 21,0   81,0 125,0 35,15 medium grade). 440020300100 M 10 I 8,5 11,0 11,0 25,5   94,0 142,0 45,15 440020300120 M 12 I 10,2 13,5 13,5 30,0 108,0 160,0 57,70 Index 1393 725 HINES
