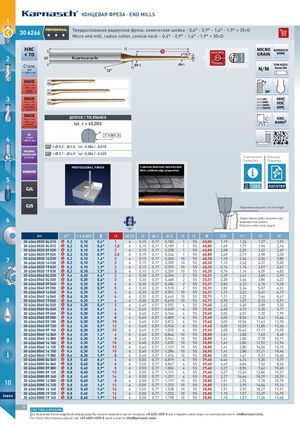

Основной каталог Karnasch 2021 - страница 70

КОНЦЕВАЯ ФРЕЗА · END MILLS 1 PROFESSIONAL Твердосплавная радиусная фреза, коническая шейка - 0,4° - 0,9° - 1,4° - 1,9° < 35×D 30 306266 6266 Micro end mill, radius cutter, conical neck – 0,4° - 0,9° - 1,4° - 1,9° < 35×D HRC MICRO KARNASCH < 70 Z GRAIN NORM 2 2 DIN 6535 Сталь r2 steel N/M Form HA < 1400 Н/мм2 INOX Нерж сталь < 900 Н/мм2 ferritic ФЕРРИТ 30° 3 INOX Нерж сталь HHC HSC > 900 Н/мм2 martensitic куница HPC INOX ДОПУСК / TOLERANCE HXC- Нерж сталь < 900 Н/мм2 austenitic tol. r = ±0,003 NANO3 аустенитный NI- r 0,003 A 4 сплав < 900 N/mm 2 d1* =  0,2 -  2,0 tol -0,004 / -0,018 INCONEL HASTELLOY d1* =  2,1 -  6,0 tol -0,006 / -0,020 ТИТАНА Параметры резки Рисунки Cutting data Drawings PROFESSIONAL FINISH С заданными параметрами закругления краев With a defined edge preparation 5 1253 DXF/STEP GJL GJS Формовочный уклон / Incline angle 6 d2 6 Эффективная рабочая длина при формовочном уклоне Effective under-neck length Art. d1* r ± 0,003 l3 d2 h5 l2 dn 1 dn 2 r2 l1 € 0,5° 1° 2° 3° 306266002004010 30 6266 0020 04 010 % 0,2 0,10 0,4° 1 6 0,15 0,17 0,182 1 55 40,80 1,19 1,24 1,37 1,51 306266002004015 30 6266 0020 04 015 % 0,2 0,10 0,4° 1,5 6 0,15 0,17 0,189 1 55 40,80 1,69 1,77 1,94 2,16 306266002009020 30 6266 0020 09 020 % 0,2 0,10 0,9° 2 6 0,15 0,17 0,228 1 55 40,80 2,08 2,20 2,42 2,69 306266002009025 30 6266 0020 09 025 % 0,2 0,10 0,9° 2,5 6 0,15 0,17 0,244 1 55 40,80 2,49 2,71 2,98 3,30 306266002014020 7 30 6266 0020 14 020 306266002014030 30 6266 0020 14 030 % % 0,2 0,2 0,10 0,10 1,4° 1,4° 2 3 6 6 0,15 0,15 0,17 0,17 0,260 0,309 10 10 55 55 40,20 40,20 1,10 1,13 2,46 2,42 3,26 4,37 3,80 5,00 S 306266002019020 30 6266 0020 19 020 % 0,2 0,10 1,9° 2 6 0,15 0,17 0,293 10 55 40,20 0,76 1,14 3,07 3,67 NE 306266002019030 30 6266 0020 19 030 % 0,2 0,10 1,9° 3 6 0,15 0,17 0,359 10 55 40,20 0,76 1,14 4,09 4,83 MACHI 306266004004020 30 6266 0040 04 020 % 0,4 0,20 0,4° 2 6 0,30 0,37 0,394 2 55 33,31 2,29 2,41 2,65 2,93 306266004004030 30 6266 0040 04 030 % 0,4 0,20 0,4° 3 6 0,30 0,37 0,408 2 55 33,31 3,30 3,46 3,80 4,22 306266004009040 30 6266 0040 09 040 % 0,4 0,20 0,9° 4 6 0,30 0,37 0,486 2 55 33,31 2,82 4,33 4,76 5,28 306266004009050 30 6266 0040 09 050 % 0,4 0,20 0,9° 5 6 0,30 0,37 0,518 2 55 33,31 2,82 5,34 5,87 6,51 306266004014040 30 6266 0040 14 040 % 0,4 0,20 1,4° 4 6 0,30 0,37 0,551 10 55 33,31 1,21 2,22 5,47 6,17 306266004014060 30 6266 0040 14 060 % 0,4 0,20 1,4° 6 6 0,30 0,37 0,649 10 55 32,71 1,21 2,22 7,64 8,47 8 306266004019040 30 6266 0040 19 040 306266006004020 % 0,4 0,20 1,9° 4 6 0,30 0,37 0,615 10 55 32,71 0,95 1,37 5,13 5,91 30 6266 0060 04 020 % 0,6 0,30 0,4° 2 6 0,40 0,57 0,592 4 55 29,40 2,42 2,60 2,88 3,20 306266006004040 30 6266 0060 04 040 % 0,6 0,30 0,4° 4 6 0,40 0,57 0,620 4 55 29,40 4,45 4,73 5,20 5,77 306266006009060 30 6266 0060 09 060 % 0,6 0,30 0,9° 6 6 0,40 0,57 0,746 4 55 29,40 3,05 6,51 7,20 7,99 OIL 306266006009080 30 6266 0060 09 080 % 0,6 0,30 0,9° 8 6 0,40 0,57 0,809 4 55 29,40 3,05 8,54 9,42 10,44 306266006009100 30 6266 0060 09 100 % 0,6 0,30 0,9° 10 6 0,40 0,57 0,872 4 55 29,40 3,05 10,56 11,63 12,90 306266006009120 30 6266 0060 09 120 % 0,6 0,30 0,9° 12 6 0,40 0,57 0,934 4 55 29,40 3,05 12,59 13,85 15,36 306266006009150 30 6266 0060 09 150 % 0,6 0,30 0,9° 15 6 0,40 0,57 1,029 4 55 29,40 3,05 15,62 17,17 19,05 306266006014060 30 6266 0060 14 060 % 0,6 0,30 1,4° 6 6 0,40 0,57 0,844 10 55 28,80 1,41 2,80 7,63 8,45 306266006014080 30 6266 0060 14 080 % 0,6 0,30 1,4° 8 6 0,40 0,57 0,941 10 55 28,80 1,41 2,80 9,78 10,71 9 306266006014100 30 6266 0060 14 100 % 0,6 0,30 1,4° 10 6 0,40 0,57 1,039 10 55 28,80 1,41 2,80 11,92 12,94 306266006014120 30 6266 0060 14 120 % 0,6 0,30 1,4° 12 6 0,40 0,57 1,137 10 55 28,80 1,41 2,80 14,04 15,15 306266006014150 30 6266 0060 14 150 % 0,6 0,30 1,4° 15 6 0,40 0,57 1,284 10 55 28,80 1,41 2,80 17,21 18,44 306266006019080 30 6266 0060 19 080 % 0,6 0,30 1,9° 8 6 0,40 0,57 1,074 10 55 28,80 1,05 1,47 9,21 10,40 306266008004040 30 6266 0080 04 040 % 0,8 0,40 0,4° 4 6 0,50 0,77 0,819 4 55 29,40 4,46 4,74 5,20 5,77 306266008004060 30 6266 0080 04 060 % 0,8 0,40 0,4° 6 6 0,50 0,77 0,847 4 55 29,40 6,49 6,84 7,52 8,34 306266008009080 30 6266 0080 09 080 % 0,8 0,40 0,9° 8 6 0,50 0,77 1,006 4 55 29,40 3,27 8,55 9,42 10,45 306266008009120 30 6266 0080 09 120 % 0,8 0,40 0,9° 12 6 0,50 0,77 1,131 4 55 29,40 3,27 12,60 13,86 15,37 306266008009160 30 6266 0080 09 160 % 0,8 0,40 0,9° 16 6 0,50 0,77 1,257 4 55 29,40 3,27 16,64 18,29 20,29 306266008014080 30 6266 0080 14 080 0,8 0,40 1,4° 8 6 0,50 0,77 1,137 10 55 28,80 1,51 2,90 9,78 10,70 10 306266008014120 30 6266 0080 14 120 % % 0,8 0,40 1,4° 12 6 0,50 0,77 1,332 10 55 28,80 1,51 2,90 14,04 15,14 306266008014160 30 6266 0080 14 160 % 0,8 0,40 1,4° 16 6 0,50 0,77 1,528 10 55 28,80 1,51 2,90 18,27 19,51 306266008019120 30 6266 0080 19 120 % 0,8 0,40 1,9° 12 6 0,50 0,77 1,533 10 55 28,80 1,15 1,57 13,29 14,75 Index 306266008019160 30 6266 0080 19 160 % 0,8 0,40 1,9° 16 6 0,50 0,77 1,798 10 55 28,80 1,15 1,57 17,36 19,06 72 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
