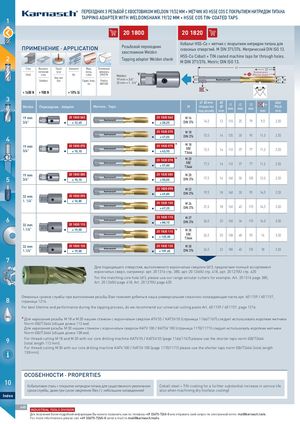

Основной каталог Karnasch 2021 - страница 632
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
1 TAPPING ADAPTER WITH WELDONSHANK 19/32 MM + HSSE CO5 TIN-COATED TAPS
ПРИМЕНЕНИЕ ∙ APPLICATION Резьбовой переходник
хвостовиком Weldon
2
Tapping adapter Weldon shank
Кобальт HSS-Co + метчик с покрытием нитридом титана для
сквозных отверстий. M DIN 371/376. Метрический DIN ISO 13. HSS-Co Cobalt + TIN coated machine taps for through holes. M DIN 371/376. Metric DIN ISO 13.
| Сталь | Высокока- чественная | Серый чугун | Алюминий Медь, латунь | Полимерные материалы | l1 | l2 | ||||||||
| Steel | сталь | G t | Alu , олово | GFK/CFK | Weldon | l3 E | олезная длина ffective length | |||||||
| Stainless | rey cas iron | Copper, br tin | ass, Plastics GRP/CRP | 19 mm = 3/4" 32 mm = 1. 1/ | 4" | d | 2 | d1 M | ||||||
| < 1400 N | > 900 N | > 10% Si | k | 60° | ||||||||||
| Weldon | Перех | одник · Ad | apter | Метчик · Tap | s | M | d1mm Отверстие под резьбу | d2 mm | l1 mm | l2 mm | l3 mm | k mm | Шаг Pitch mm | |
| 19 mm 3/4" | I | 201800060 1 06 €12,65 | 201820060 1 06 €28,25 I | M 16 DIN 376 | 14,0 | 12 | 110 | 25 | 79 | 9,0 | 2,00 | |||
| 201820070 1 07 €47,05 I | M 18 DIN 376 | 15,5 | 14 | 125 | 30 | 90 | 11,0 | 2,50 | ||||||
| 19 mm 3/4" | I | 201800070 1 07 €15,10 | 201820075 1 07 €43,95 I | M 18 GB/ T3464 | 15,5 | 14 | 112 | 37 | 77 | 11,2 | 2,50 | |||
| 201820078 1 07 €57,80 I | M 20 GB/ T3464 | 17,5 | 14 | 112 | 37 | 77 | 11,2 | 2,50 | ||||||
| 19 mm 3/4" | I | 201800080 1 08 €15,10 | 201820080 1 08 €50,05 I | M 20 DIN 376 | 17,5 | 16 | 140 | 30 | 105 | 12,0 | 2,50 | |||
| 32 mm | 201800090 1 09 | 201820090 1 09 €69,80 I | M 22 DIN 376 | 19,5 | 18 | 140 | 30 | 95 | 14,5 | 2,50 | ||||
| 1. 1/4" | I | €16,85 | 201820100 1 10 €67,25 I | M 24 DIN 376 | 21,0 | 18 | 160 | 45 | 115 | 14,5 | 3,00 | |||
| 32 mm | 201800110 1 11 | 201820110 1 11 €88,15 I | M 27 DIN 376 | 24,0 | 20 | 160 | 36 | 115 | 16,0 | 3,00 | ||||
| 1.1/4" | I | €19,00 | 201820115 1 11 €125,00 I | M 30 GB/ T3464 | 26,5 | 20 | 138 | 48 | 93 | 16 | 3,50 | |||
| 32 mm 1.1/4" | I | 201800120 1 12 €19,00 | 201820120 1 12 €107,65 I | M 30 DIN 376 | 26,5 | 22 | 180 | 40 | 135 | 18 | 3,50 |
3
7
Для подходящего отверстия, выполняемого корончатым сверлом (d1), предлагаем полный ассортимент ES корончатых сверл, например: арт. 20 1316 стр. 380, арт. 20 1260U стр. 418, арт. 20 1270U стр. 420 IN CH M For the matching core hole (d1), please use our range annular cutters for example: Art. 20 1316 page 380, Art. 20 1260U page 418, Art. 20 1270U page 420 8 Отменных сроков службы при выполнении резьбы Вам поможет добиться наша универсальная смазочно-охлаждающая паста арт. 60 1159 / 60 1157, страница 1216. For best lifetime and performance during the tapping process, do we recommend our universal cutting paste Art. 60 1159 / 60 1157, page 1216. OIL Для нарезания резьбы M 18 и M 20 нашим станком с корончатым сверлом ATV 55 / KATSV 55 (страница 1166/1167) следует использовать короткие метчики Norm GB/T3464 (общая длина 112 мм). Для нарезания резьбы M 30 нашим станком с корончатым сверлом KATV 100 / KATSV 100 (страница 1170/1171) следует использовать короткие метчики Norm GB/T3464 (общая длина 138 мм). 9 For thread cutting M 18 and M 20 with our core drilling machine KATV 55 / KATSV 55 (page 1166/1167) please use the shorter taps norm GB/T3464 (total length 112 mm). For thread cutting M 30 with our core drilling machine KATV 100 / KATSV 100 (page 1170/1171) please use the shorter taps norm GB/T3464 (total length 138 mm).
