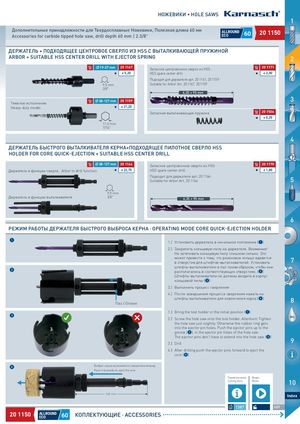

Основной каталог Karnasch 2021 - страница 601
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
| Дополнительные принадлежности для Твердосплавные Ножевики, Полезная длина 60 мм | ALLROUND | 60 | 20115020 1150 | |
| Accessories for carbide tipped hole saw, drill depth 60 mm | 2.3/8" | ECO | |||
| ДЕРЖАТЕЛЬ + ПОДХОДЯЩЕЕ ЦЕНТРОВОЕ СВЕРЛО ИЗ HSS С ВЫТАЛКИВАЮЩЕЙ ПРУЖИНОЙ | ||||
| ARBOR + SUITABLE HSS CENTER DRILL WITH EJECTOR SPRING | 2 |
| 19-37 mm | 20116720 1167 | Запасное центровочное сверло из HSS · | 20117120 1171 | ||
| I | 5,20 | HSS spare center drill | I | 2,00 |
Подходит для держателя арт. 20 1167, 20 1159 · 9,5 mm Suitable for Arbor Art. 20 1167, 20 1159 3/8" 6,35 × 95 mm
3
- 38-127 mm 20115920 1159
Тяжелое исполнение
Heavy-duty model I 21,20
Запасная выталкивающая пружина 20150620 1506 I 0,25 11,0 mm 7/16"
4
ДЕРЖАТЕЛЬ БЫСТРОГО ВЫТАЛКИВАТЕЛЯ КЕРНА+ПОДХОДЯЩЕЕ ПИЛОТНОЕ СВЕРЛО HSS
HOLDER FOR CORE QUICK-EJECTION + SUITABLE HSS CENTER DRILL
| 38-127 mm | 20116620 1166 | Запасное центровочное сверло из HSS · | 20117020 1170 | |||
| Держатель в функции сверла · Arbor in drill function | I | 22,75 | HSS spare center drill | I | 1,80 |
Подходит для держателя арт. 20 1166 · 5 Suitable for Arbor Art. 20 1166 9,5 mm Держатель в функции выталкивателя 3/8"
6,35 × 95 mm
6
РЕЖИМ РАБОТЫ ДЕРЖАТЕЛЯ БЫСТРОГО ВЫБРОСА КЕРНА ∙ OPERATING MODE CORE QUICK-EJECTION HOLDER
1 1.) Установить держатель в начальное положение ( )
1 2.) Закрепить кольцевую пилу на держателе. Внимание! Не затягивать кольцевую пилу слишком сильно. Это может привести к тому, что резиновое кольцо вдавится 7
в отверстия для штифтов-выталкивателей. Установить штифты-выталкиватели в паз таким образом, чтобы они
| 2 | располагались в соответствующих отверстиях. ( | MACH ) |
| 2 IN | ||
| Штифты-выталкиватели не должны входить в корпус | ||
| кольцевой пилы (3 ) | ||
| 3.) Выполнить процесс сверления | ||
| 4.) После завершения процесса сверления нажать на | ||
| штифты-выталкиватели для извлечения керна ( 4) | 8 | |
| Паз / Groove | ||
| 1.) Bring the tool holder in the initial position (1) | ||
| 3 | ||
| 2.) Screw the hole saw onto the tool holder. Attention! Tighten | OIL | |
| the hole saw just slightly. Otherwise the rubber ring gets | ||
| into the ejector pin holes. Push the ejector pins up to the | ||
| groove (2), in the ejector pin holes of the hole saw | ||
| The ejector pins don’t have to extend into the hole saw (3) | 9 |
3.) Drill 4.) After drilling push the ejector pins forward to eject the core ( 4) 4 Выброс керна выполняется смещением вперед
Push it forwards to eject the core
| Параметры резки | Видео | 10 | |
| Cutting data | Movie | ||
| 140 mm | Index |
20115020 1150 ALLROUND 60 КОПЛЕКТУЮЩИЕ ∙ ACCESSORIES
ECO
