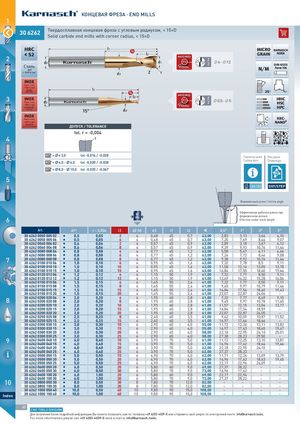

КОНЦЕВАЯ ФРЕЗА · END MILLS 1 Твердосплавная концевая фреза с угловым радиусом, < 15×D 30 306262 6262 Solid carbide end mills with corner radius, < 15×D HRC MICRO KARNASCH < 52 GRAIN NORM 2 Z  6 -  12 2 DIN 6535 Сталь steel N/M Form HA < 1670 Н/мм2 INOX Нерж сталь < 900 Н/мм2 ferritic ФЕРРИТ 25° r 3 INOX Нерж сталь Z 2  0,5 -  5 HHC HSC > 900 Н/мм2 martensitic куница HPC INOX HXC- Нерж сталь < 900 Н/мм2 austenitic NANO3 аустенитный ДОПУСК / TOLERANCE tol. r = -0,004 4 r d1* =  ≤ 3,0 tol -0,014 / -0,028 Параметры резки Рисунки d1* =  4,0 -  6,0 Cutting data Drawings tol -0,020 / -0,038 d1* =  8,0 -  10,0 tol -0,025 / -0,047 5 1240-1243 DXF/STEP Формовочный уклон / Incline angle Эффективная рабочая длина при d2 4 формовочном уклоне 6 Effective under-neck length Art. d1* r - 0,004 l3 d2 h5 d3 l1 l2 € 0,5° 1° 2° 3° 306262005000502 30 6262 0050 005 02 I 0,5 0,05 2 4 0,48 45 0,7 43,00 2,83 3,13 3,64 4,10 306262005000506 30 6262 0050 005 06 I 0,5 0,05 6 4 0,48 45 0,7 43,00 7,20 7,69 8,44 9,07 306262006000602 30 6262 0060 006 02 I 0,6 0,06 2 4 0,57 45 0,9 43,00 2,89 3,18 3,67 4,12 306262006000608 30 6262 0060 006 08 I 0,6 0,06 8 4 0,57 45 0,9 43,00 9,39 9,93 10,76 11,44 306262008000804 30 6262 0080 008 04 I 0,8 0,08 4 4 0,77 45 1,2 43,00 5,08 5,47 6,11 6,66 306262008000806 30 6262 0080 008 06 I 0,8 0,08 6 4 0,77 45 1,2 43,00 7,24 7,72 8,46 9,08 7 306262008000808 30 6262 0080 008 08 306262010001006 30 6262 0100 010 06 I I 0,8 1,0 0,08 0,10 8 6 4 4 0,77 0,95 45 45 1,2 1,6 43,00 43,00 9,38 7,32 9,92 7,78 10,76 8,5 11,44 9,11 306262010001010 30 6262 0100 010 10 I 1,0 0,10 10 4 0,95 45 1,6 43,00 11,58 12,16 13,05 13,78 S NE 306262010001015 30 6262 0100 010 15 I 1,0 0,10 15 4 0,95 45 1,6 43,00 16,84 17,55 18,60 19,44 MACHI 306262012001206 30 6262 0120 012 06 I 1,2 0,12 6 4 1,15 50 1,9 41,00 7,32 7,77 8,50 9,11 306262012001212 30 6262 0120 012 12 I 1,2 0,12 12 4 1,15 50 1,9 41,00 13,69 14,32 15,28 16,06 306262015001506 30 6262 0150 015 06 I 1,5 0,15 6 4 1,45 55 2,4 41,00 7,32 7,77 8,50 9,11 306262015001508 30 6262 0150 015 08 I 1,5 0,15 8 4 1,45 55 2,4 41,00 9,45 9,97 10,79 11,46 306262015001515 30 6262 0150 015 15 I 1,5 0,15 15 4 1,45 55 2,4 41,00 16,84 17,54 18,60 19,43 306262015001520 30 6262 0150 015 20 I 1,5 0,15 20 4 1,45 55 2,4 41,00 22,07 22,87 24,06 – 306262020002006 30 6262 0200 020 06 I 2,0 0,20 6 4 1,95 60 2,8 41,00 7,32 7,77 8,49 9,10 8 306262020002008 30 6262 0200 020 08 I I 2,0 0,20 8 4 1,95 60 2,8 41,00 9,45 9,97 10,78 11,45 306262020002010 30 6262 0200 020 10 2,0 0,20 10 4 1,95 60 2,8 41,00 11,57 12,15 13,04 13,77 306262020002015 30 6262 0200 020 15 I 2,0 0,20 15 4 1,95 60 2,8 41,00 16,84 17,54 18,59 – 306262020002020 30 6262 0200 020 20 I 2,0 0,20 20 4 1,95 60 2,8 41,00 22,07 22,87 24,05 – OIL 306262025002508 30 6262 0250 025 08 I 2,5 0,25 8 4 2,40 60 3,5 41,00 9,62 10,09 10,87 11,52 306262025002515 30 6262 0250 025 15 I 2,5 0,25 15 4 2,40 60 3,5 41,00 16,97 17,64 18,66 – 306262030003010 30 6262 0300 030 10 I 3,0 0,30 10 6 2,90 60 4,0 55,00 11,72 12,26 13,11 13,82 306262030003015 30 6262 0300 030 15 I 3,0 0,30 15 6 2,90 60 4,0 55,00 16,97 17,63 18,65 19,47 306262030003020 30 6262 0300 030 20 I 3,0 0,30 20 6 2,90 65 4,0 58,00 22,18 22,95 24,10 25,01 306262030003025 30 6262 0300 030 25 I 3,0 0,30 25 6 2,90 65 4,0 58,00 27,38 28,23 29,50 – 9 306262040004010 30 6262 0400 040 10 306262040004015 30 6262 0400 040 15 I I 4,0 4,0 0,40 0,40 10 15 6 6 3,90 3,90 70 70 5,0 5,0 61,00 61,00 11,72 16,96 12,25 17,62 13,10 18,64 13,81 19,46 306262040004020 30 6262 0400 040 20 I 4,0 0,40 20 6 3,90 70 5,0 62,00 22,18 22,95 24,10 – 306262040004025 30 6262 0400 040 25 I 4,0 0,40 25 6 3,90 70 5,0 62,00 27,37 28,23 – – 306262050005015 30 6262 0500 050 15 I 5,0 0,50 15 6 4,90 70 6,0 62,00 11,71 12,24 13,09 13,79 306262050005020 30 6262 0500 050 20 I 5,0 0,50 20 6 4,90 70 6,0 62,00 16,96 17,62 18,63 19,45 306262050005025 30 6262 0500 050 25 I 5,0 0,50 25 6 4,90 70 6,0 62,00 22,17 22,94 24,09 – 306262060005020 30 6262 0600 050 20 I 6,0 0,50 20 6 5,80 60 9,0 69,00 27,37 28,22 – – 306262060005030 30 6262 0600 050 30 I 6,0 0,50 30 6 5,80 70 9,0 73,00 16,96 17,62 – – 306262060010020 30 6262 0600 100 20 I 6,0 1,00 20 6 5,80 60 9,0 69,00 22,17 22,94 – – 306262060010030 30 6262 0600 100 30 I 6,0 1,00 30 6 5,80 70 9,0 73,00 27,37 28,22 – – 10 306262080005030 30 6262 0800 050 30 306262080010030 30 6262 0800 100 30 I I 8,0 8,0 0,50 1,00 30 30 8 8 7,80 7,80 70 70 12,0 12,0 82,00 82,00 – – – – – – – – 306262100005040 30 6262 1000 050 40 I 10,0 0,50 40 10 9,80 90 15,0 108,00 – – – – 306262100010040 30 6262 1000 100 40 I 10,0 1,00 40 10 9,80 90 15,0 108,00 – – – – Index 62 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
