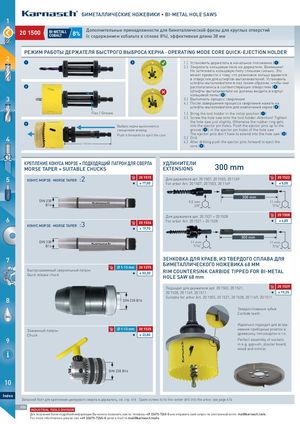

Основной каталог Karnasch 2021 - страница 598

1 3 1.) Установить держатель в начальное положение (1)

2.) Закрепить кольцевую пилу на держателе. Внимание! Не затягивать кольцевую пилу слишком сильно. Это может привести к тому, что резиновое кольцо вдавится в отверстия для штифтов-выталкивателей. Установить

штифты-выталкиватели в паз таким образом, чтобы они 2 располагались в соответствующих отверстиях (2) Штифты-выталкиватели не должны входить в корпус 3 кольцевой пилы (3) 3.) Выполнить процесс сверления 4.) После завершения процесса сверления нажать на штифты-выталкиватели для извлечения керна (4 ) Паз / Groove 1.) Bring the tool holder in the initial position (1) 2.) Screw the hole saw onto the tool holder. Attention! Tighten the hole saw just slightly. Otherwise the rubber ring gets 4 into the ejector pin holes. Push the ejector pins up to the Выброс керна выполняется смещением вперед groove (2), in the ejector pin holes of the hole saw Push it forwards to eject the core The ejector pins don’t have to extend into the hole saw (3) 4 3.) Drill 4.) After drilling push the ejector pins forward to eject the

DIN 238 9,5 mm 11 mm

B16 3/8" 7/16"

ES Быстрозажимный сверлильный патрон RIM COUNTERSINK CARBIDE TIPPED FOR BI-METAL

20 1528, 20 1169, 20 1511 I 19,25

8 Suitable for arbor Art. 20 1503, 20 1521, 20 1528, 20 1169, 20 1511 DIN 238 B16 Твердосплавные зубья Carbide teeth

OIL Идеально подходит для встра-

9 € Perfect assembly of sockets in e.g. gypsum, plaster board, wood and similar.

DIN 238 B16

10

Запасной болт для крепления центрового сверла в держатель, см. стр. 616 · Spare screws to fix the center drill into the arbor, see page 616
