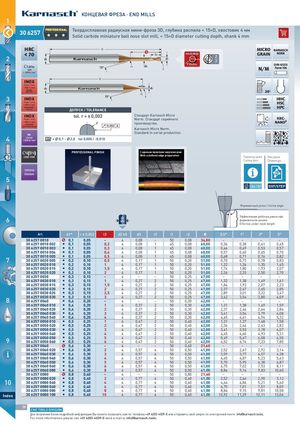

Solid carbide miniature ball nose slot mill, < 15×D diameter cutting depth, shank 4 mm
HRC MICRO
KARNASCH
| < 70 | GRAIN | NORM | |||
| 2 | Z | ||||
| 2 | |||||
| Сталь | DIN 6535 | ||||
| r2 | N/M | Form HA |
steel < 1400 Н/мм2 INOX Нерж сталь
< 900 Н /мм2 ferritic 20° ФЕРРИТ 3 r 2
INOX HHC
Нерж сталь HSC > 900 Н /мм 2 HPC martensitic ДОПУСК / TOLERANCE куница
| INOX | tol. r = ± 0,002 | Стандарт Karnasch Micro | ||
| Нерж сталь | Norm. Стандарт серийного | HXC- | ||
| < 900 Н /мм | r | NANO3 |
2 производства. austenitic 0,002 A аустенитный Karnasch Micro Norm. Standard in serial production.
4 NIсплав d1* = 0,1 - 2,0 tol 0,000 / -0,010 < 900 N/mm2
| СЧ(ВЧ) | PROFESSIONAL FINISH | С заданными параметрами закругления краев | ||
| cast iron | With a defined edge preparation | Параметры резки | Рисунки |
Cutting data Drawings титана 5 titanium 1244-1247 DXF/STEP
Формовочный уклон / Incline angle
| d2 4 | формово Effective | р чном уклоне under-neck le | д р ngth | ||||||||||
| Art. | d1 | r ± 0,002 | l3 | d2 h5 | d3 | r2 | l1 | l2 | € | 0,5° | 1° | 2° | 3° |
| 3062570010 6 00 | % 0,1 | 0,05 | – | 4 | 0,08 | – | 50 | 0,08 | 34,80 | – | – | – | – |
| 3062570010002 6 00 00 | I 0,1 | 0,05 | 0,2 | 4 | 0,08 | 1 | 45 | 0,08 | 60,00 | 0,36 | 0,38 | 0,41 | 0,45 |
| 3062570010003 6 00 00 | I 0,1 | 0,05 | 0,3 | 4 | 0,08 | 1 | 45 | 0,08 | 60,00 | 0,46 | 0,49 | 0,53 | 0,57 |
| 3062570010004 6 00 00 | I 0,1 | 0,05 | 0,4 | 4 | 0,08 | 1 | 45 | 0,08 | 60,00 | 0,57 | 0,60 | 0,65 | 0,70 |
| 3062570010005 6 00 00 | I 0,1 | 0,05 | 0,5 | 4 | 0,08 | 1 | 45 | 0,08 | 60,00 | 0,68 | 0,71 | 0,76 | 0,82 |
| 3062570020005 6 00 00 | I 0,2 | 0,10 | 0,5 | 4 | 0,17 | 1 | 50 | 0,20 | 51,00 | 0,70 | 0,73 | 0,78 | 0,83 |
| 3062570020010 6 00 01 | I 0,2 | 0,10 | 1 | 4 | 0,17 | 1 | 50 | 0,20 | 51,00 | 1,22 | 1,26 | 1,35 | 1,45 |
| 3062570020015 6 00 01 | I 0,2 | 0,10 | 1,5 | 4 | 0,17 | 1 | 50 | 0,20 | 51,00 | 1,74 | 1,80 | 1,93 | 2,07 |
| 3062570020020 6 00 02 | I 0,2 | 0,10 | 2 | 4 | 0,17 | 1 | 50 | 0,20 | 51,00 | 2,26 | 2,33 | 2,50 | 2,70 |
| 3062570030 6 00 | I 0,3 | 0,15 | – | 4 | – | – | 50 | 0,25 | 47,00 | – | – | – | – |
| 3062570030010 6 00 01 | I 0,3 | 0,15 | 1 | 4 | 0,27 | 2 | 50 | 0,25 | 47,00 | 1,32 | 1,38 | 1,49 | 1,61 |
| 3062570030015 6 00 01 | I 0,3 | 0,15 | 1,5 | 4 | 0,27 | 2 | 50 | 0,25 | 47,00 | 1,84 | 1,93 | 2,07 | 2,23 |
| 3062570030020 6 00 02 | I 0,3 | 0,15 | 2 | 4 | 0,27 | 2 | 50 | 0,25 | 47,00 | 2,37 | 2,47 | 2,65 | 2,85 |
| 3062570030025 6 00 02 | I 0,3 | 0,15 | 2,5 | 4 | 0,27 | 2 | 50 | 0,25 | 47,00 | 2,89 | 3,01 | 3,22 | 3,47 |
| 3062570030030 6 00 03 | I 0,3 | 0,15 | 3 | 4 | 0,27 | 2 | 50 | 0,25 | 47,00 | 3,42 | 3,54 | 3,80 | 4,09 |
| 3062570040 6 00 | I 0,4 | 0,20 | – | 4 | – | – | 50 | 0,30 | 42,00 | – | – | – | – |
| 3062570040010 6 00 01 | I 0,4 | 0,20 | 1 | 4 | 0,37 | 2 | 50 | 0,30 | 42,00 | 1,31 | 1,38 | 1,49 | 1,59 |
| 3062570040020 6 00 02 | I 0,4 | 0,20 | 2 | 4 | 0,37 | 2 | 50 | 0,30 | 42,00 | 2,37 | 2,46 | 2,64 | 2,84 |
| 3062570040030 6 00 03 | I 0,4 | 0,20 | 3 | 4 | 0,37 | 2 | 50 | 0,30 | 42,00 | 3,41 | 3,54 | 3,79 | 4,08 |
| 3062570040040 6 00 04 | I 0,4 | 0,20 | 4 | 4 | 0,37 | 2 | 50 | 0,30 | 42,00 | 4,45 | 4,61 | 4,94 | 5,32 |
| 3062570050010 6 00 01 | I 0,5 | 0,25 | 1 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 1,31 | 1,37 | 1,48 | 1,58 |
| 3062570050020 6 00 02 | I 0,5 | 0,25 | 2 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 2,36 | 2,46 | 2,63 | 2,82 |
| 3062570050030 6 00 03 | I 0,5 | 0,25 | 3 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 3,41 | 3,53 | 3,78 | 4,07 |
| 3062570050040 6 00 04 | I 0,5 | 0,25 | 4 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 4,45 | 4,60 | 4,93 | 5,31 |
| 3062570050050 6 00 05 | I 0,5 | 0,25 | 5 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 5,49 | 5,67 | 6,08 | 6,55 |
| 3062570050060 6 00 06 | I 0,5 | 0,25 | 6 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 6,52 | 6,74 | 7,23 | 7,80 |
| 3062570060 6 00 | % 0,6 | 0,30 | – | 4 | – | – | 50 | 0,60 | 21,60 | – | – | – | – |
| 3062570060020 6 00 02 | I 0,6 | 0,30 | 2 | 4 | 0,57 | 4 | 50 | 0,50 | 41,00 | 2,52 | 2,67 | 2,92 | 3,14 |
| 3062570060030 6 00 03 | I 0,6 | 0,30 | 3 | 4 | 0,57 | 4 | 50 | 0,50 | 41,00 | 3,59 | 3,77 | 4,07 | 4,38 |
| 3062570060040 6 00 04 | I 0,6 | 0,30 | 4 | 4 | 0,57 | 4 | 50 | 0,50 | 41,00 | 4,65 | 4,87 | 5,23 | 5,63 |
| 3062570060050 6 00 05 | I 0,6 | 0,30 | 5 | 4 | 0,57 | 4 | 50 | 0,50 | 41,00 | 5,70 | 5,95 | 6,38 | 6,87 |
| 3062570060060 6 00 06 | I 0,6 | 0,30 | 6 | 4 | 0,57 | 4 | 50 | 0,50 | 41,00 | 6,75 | 7,02 | 7,53 | 8,11 |
| 3062570060080 6 00 08 | I 0,6 | 0,30 | 8 | 4 | 0,57 | 4 | 50 | 0,50 | 41,00 | 8,84 | 9,16 | 9,83 | 10,60 |
| 3062570080 6 00 | % 0,8 | 0,40 | – | 4 | – | – | 50 | 0,80 | 21,60 | – | – | – | – |
| 3062570080020 6 00 02 | I 0,8 | 0,40 | 2 | 4 | 0,77 | 4 | 50 | 0,60 | 41,00 | 2,52 | 2,66 | 2,90 | 3,12 |
| 3062570080040 6 00 04 | I 0,8 | 0,40 | 4 | 4 | 0,77 | 4 | 50 | 0,60 | 41,00 | 4,64 | 4,86 | 5,21 | 5,60 |
| 3062570080060 6 00 06 | I 0,8 | 0,40 | 6 | 4 | 0,77 | 4 | 50 | 0,60 | 41,00 | 6,75 | 7,01 | 7,51 | 8,09 |
| 3062570080080 6 00 08 | I 0,8 | 0,40 | 8 | 4 | 0,77 | 4 | 50 | 0,60 | 41,00 | 8,84 | 9,15 | 9,81 | 10,58 |
| 3062570080100 6 00 10 | I 0,8 | 0,40 | 10 | 4 | 0,77 | 4 | 50 | 0,60 | 41,00 | 10,92 | 11,29 | 12,11 | 13,06 |
