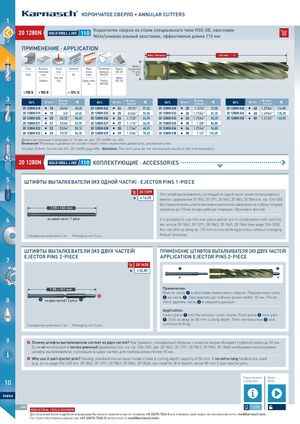

Основной каталог Karnasch 2021 - страница 481

КОРОНЧАТОЕ СВЕРЛО • ANNULAR CUTTERS 1 Корончатое сверло из стали специального типа HSS-XE, хвостовик 20 201280N 1280N GOLD-DRILL LINE 110 Nitto/универсальный хвостовик, эффективная длина 110 мм ПРИМЕНЕНИЕ ∙ APPLICATION Nitto / Universal 110 mm | 4" 2 Nitto / Сталь Высокока- Серый Алюминий Медь, Полимерные Хардокс Universal чественная чугун латунь, материалы 400, 450 19 mm Steel сталь Alu олово GFK/CFK 3/4" Grey cast Hardox Stainless iron Copper, brass, Plastics 400, 450 tin GRP/CRP < 900 N < 900 N < 10% Si 3 Art.  mm  дюй- € Art.  mm  дюй- € Art.  mm  дюй- € Art.  mm  дюй- € мовый мовый мовый мовый 201280N018 20 1280N 018 I 18 45/64" 48,45 201280N024 20 1280N 024 I 24 15/16" 57,65 201280N030 20 1280N 030 I 30 1.3/16" 73,00 201280N040 20 1280N 040 I 40 1.37/64" 114,85 20 1280N 019 201280N019 I 19 3/4" 49,65 20 1280N 025 201280N025 I 25 63/64" 59,00 20 1280N 032 201280N032 I 32 1.17/64" 81,30 20 1280N 045 201280N045 I 45 1.49/64" 135,25 201280N020 20 1280N 020 I 20 25/32" 50,45 201280N026 20 1280N 026 I 26 1.1/32" 64,95 201280N033 20 1280N 033 I 33 1.19/64" 83,05 201280N050 20 1280N 050 I 50 1.31/32" 165,85 20 1280N 021 201280N021 I 21 53/64" 53,95 20 1280N 027 201280N027 I 27 1.1/16" 66,30 20 1280N 035 201280N035 I 35 1.3/8" 86,80 201280N022 20 1280N 022 I 22 55/64" 55,15 201280N028 20 1280N 028 I 28 1.7/64" 68,25 201280N036 20 1280N 036 I 36 1.27/64" 96,80 20 1280N 023 201280N023 I 23 29/32" 56,30 20 1280N 029 201280N029 I 29 1.9/64" 70,25 20 1280N 038 201280N038 I 38 1.1/2" 104,05 4 Диаметры меньшего размера от 14 мм см. арт. 20 1660N стр. 456 ∙ Внимание! Размеры в дюймах не соответствуют точно значениям диаметров, указанных в мм. Smaller  from 14 mm see Art. 20 1660N page 456 ∙ Attention: The inch sizes do not correspond exactly to the mm diameters. 20 201280N 1280N GOLD-DRILL LINE 110 КОПЛЕКТУЮЩИЕ ∙ ACCESSORIES 5 ШТИФТЫ ВЫТАЛКЕВАТЕЛИ (ИЗ ОДНОЙ ЧАСТИ) · EJECTOR PINS 1-PIECE 20 201399 1399 Этот штифт выталкивателя, состоящий из одной части, может использоваться I € 14,30 вместе с держателем 20 1842, 20 1291, 20 1843, 20 1845, 20 1846 (см. стр. 534–535). Без переключения штепселем можно выполнить сверление на глубину погруже- 7,98 × 160 mm ния резца до 110 мм за одну рабочую операцию. Прочный и простой. 6 из одной части / 1 piece It is possible to use this one-piece ejector pin in combination with tool hol- der article 20 1842, 20 1291, 20 1843, 20 1845, 20 1846 (see page 534–535). You can drill as deep as 110 mm in one working process without changing. Стандартная упаковка 2 шт. ∙ Packaging unit 2 pcs. Robust and easy. ШТИФТЫ ВЫТАЛКЕВАТЕЛИ (ИЗ ДВУХ ЧАСТЕЙ) ПРИМЕНЕНИЕ ШТИФТОВ ВЫТАЛКИВАТЕЛЯ (ИЗ ДВУХ ЧАСТЕЙ) EJECTOR PINS 2-PIECE APPLICATION EJECTOR PINS 2-PIECE 7 20 201428 1428 S 1 2 NE I € 24,80 MACHI 7,98 × 157 mm Применение: Ввести часть 1 в хвостовик корончатого сверла. Переместить часть 2 на часть 1. Просверлить до глубины резки прибл. 50 мм. После 8 1 из двух частей / 2 piece 2 этого удалить часть 2 и сверлить дальше Application: OIL Insert piece 1 into the annular cutter shank. Push piece 2 onto part 1. Drill as deep as 50 mm cutting depth. Then remove piece 2 and Стандартная упаковка 2 шт. ∙ Packaging unit 2 pcs. continue drilling. 9  Почему штифты выталкеватели состоят из двух частей? Как правило, стандартный патроны с конусом морзе обладает глубиной резки до 50 мм. Если не используется экстра длинный держатель (см. на стр. 534–535, арт. 20 1842, 20 1291, 20 1843, 20 1845, 20 1846) необходимо использовать штифты выталкеватели, состоящие из двух частей, для глубины резки более 50 мм.  Why use 2-part ejector pins? Usually, standard morse taper holders have a cutting depth capacity of 50 mm. If no extra-long holders are used (e.g. as on page 534–535 Art. 20 1842, 20 1291, 20 1843, 20 1845, 20 1846), you need for drill depths above 50 mm 2-part ejector pins. Параметры резки Видео 10 Cutting data Movie Index 488 1370 INDUSTRIAL TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 33675-7265-0 или отправить свой запрос по электронной почте: mail@karnasch.tools. For more informations please call +49 33675-7265-0 send a mail to mail@karnasch.tools.
