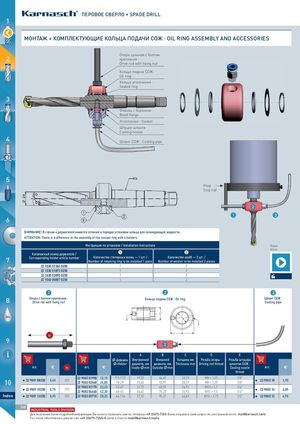

МОНТАЖ + КОМПЛЕКТУЮЩИЕ КОЛЬЦА ПОДАЧИ СОЖ ∙ OIL RING ASSEMBLY AND ACCESSORIES
Опора цельная с болтом крепления ∙ Drive rod with fixing nut Кольцо подачи СОЖ ∙ Oil ring Кольцо уплотнения ∙ Sealed ring
Фланец с бортиком ∙ Bead flange Уплотнение ∙ Gasket Штуцер шланга ∙ Cooling nozzle Шланг СОЖ ∙ Cooling pipe
5
Упор ∙ Stop rod
2
6 1 3
ВНИМАНИЕ! В случае 4 держателей имеются отличия в порядке установки кольца для охлаждающей жидкости. ATTENTION: There is a difference in the assembly of the coolant ring with 4 holders. Инструкция по установке / Installation instructions Видео Movie
Каталожный номер держателя / 1 2
| 7 | Corresponding holder article number | Количество стопорных колец — 1 шт. / | Количество шайб — 2 шт. / | ||
| Number of retaining ring to be installed 1 piece | Number of washer to be installed 2 pieces |
| 22 1030 01365 0250 | 1 | 2 | |
| ES | 22 1030 01873 0250 | 1 | 2 |
| IN | |||
| CH | 22 1030 02890 0250 | 1 | 2 |
| M | 22 1040 00857 0250 | 1 | 2 |
1 2 3
8 Опора с болтом крепления ∙ Кольцо подачи СОЖ ∙ Oil ring Шланг СОЖ ∙
Drive rod with fixing nut Cooling pipe
C OIL D A E l B 9 3
2
A B C D E
| -Державка | Внутренний | Внешний | Толщина мм | Резьба опоры ∙ | Резьба штуцера |
| -Holder | диаметр, мм | диаметр, мм | Thickness mm | Driving rod thread | шлангов СОЖ ∙ |
| Art. | € | mml3 | Art. | € | Inside- mm | Outside- mm | Cooling nozzle | Art. | € | |
| thread |
2290020190522 9002 01905 22,10 9,5-17,5 19,05 44,45 22,23 M8 × 1,25 1/8"
10 I 2290010825022 9001 08250 5,45 250 I 2290031822 9003 18 1,90
| 2290020254022 9002 02540 | 24,85 | 18-29 | 25,40 | 53,97 | 28,57 | M8 × 1,25 | 1/8" |
| 2290020317522 9002 03175 | 32,20 | 30-47 | 31,75 | 63,50 | 34,92 | M10 × 1,5 | 1/4" |
I 2290011025022 9001 10250 5,75 250 I 2290031422 9003 14 2,80
| 2290020444522 9002 04445 | 42,30 | 48-65 | 44,45 | 76,20 | 34,92 | M10 × 1,5 | 1/4" | |||||||
| Index | I 2290011225022 9001 12250 | 5,95 | 250 | 2290020571522 9002 05715 | 58,25 | 64-114 | 57,15 | 95,27 | 44,45 | M12 × 1,75 | 1/2" | I | 2290031222 9003 12 | 4,95 |
