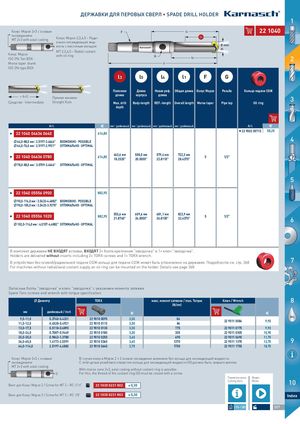

Основной каталог Karnasch 2021 - страница 350
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
охлаждением l
MT 2+3 with axial cooling Конус Морзе 2,3,4,5 – Ради- 3
ально-охлаждающая жид- кость с масляным кольцом Ø mm d1 MT 2,3,4,5 – Radial coolant
Конус Морзе with oil ring
| G | l | 2 | ||
| ISO 296 Тип BEK · | 5 | |||
| Morse taper shank | l1 | |||
| ISO 296 type BEK |
l3 l5 l4 l1 F G
| Полезная | Длина | Новая реф. | Общая длина | Конус Морзе | Резьба | Кольцо подачи СОЖ |
| длина | корпуса | длина |
≈ 8×D Прямая канавка · 3
Средство · Intermediate Straight flute Max. drill Body-length REF.-length Overall length Morse taper Pipe tap Oil ring
depth
Art. € мм | дюймовый мм | дюймовый мм | дюймовый мм | дюймовый
I I 22104004636064022 1040 04636 0640 614,80
- 64,0-88,0 mm 64,0-88,0 мм | 2.5197-3.4646" ВОЗМОЖНО · POSSIBLE| 2.5197-3.4646" MÖGLICH · POSSIBLE
- 64,0-76,0 mm 64,0-76,0 мм | 2.5197-2.9921" ОПТИМАЛЬНО · OPTIMAL| 2.5197-2.9921" OPTIMAL · OPTIMAL
I I 22104004636078022 1040 04636 0780 463,6 мм 508,0 мм 579,4 мм 722,3 мм
614,80 5 1/2"
18.2520" 20.0000" 22.8110" 28.4370"
- 78,0-88,0 mm 78,0-88,0 мм | 3.0709-3.4646" ОПТИМАЛЬНО · OPTIMAL| 3.0709-3.4646" OPTIMAL · OPTIMAL
I I 22104005556090022 1040 05556 0900 882,95
- 90,0-114,0 mm 90,0-114,0 мм | 3.5433-4.4882" ВОЗМОЖНО · POSSIBLE| 3.5433-4.4882" MÖGLICH · POSSIBLE
- 90,0-100,0 mm 90,0-100,0 мм | 3.5433-3.9370" ОПТИМАЛЬНО · OPTIMAL| 3.5433-3.9370" OPTIMAL · OPTIMAL
I I 22104005556102022 1040 05556 1020 555,6 мм 609,6 мм 681,1 мм 823,9 мм
882,95 5 1/2"
21.8740" 24.0000" 26.8150" 32.4370"
- 102,0-114,0 mm 102,0-114,0 мм | 4.0157-4.4882" ОПТИМАЛЬНО · OPTIMAL| 4.0157-4.4882" OPTIMAL · OPTIMAL
Art. € II 22900205715 22 9002 05715 58,25
4
5
6
- комплект державки НЕ ВХОДЯТ вставки, ВХОДЯТ 2× болта крепления "звездочка" и 1× ключ "звездочка".
Holders are delivered without inserts including 2× TORX-screws and 1× TORX wrench.
- устройствах без осевой/радиальной подачи СОЖ кольцо для подачи СОЖ может быть установлено на державке. Подробности см. стр. 368
For machines without radial/axial coolant supply an oil ring can be mounted on the holder. Details see page 368
Запасные болты "звездочка" и ключ "звездочка" с указанием момента затяжки Spare Torx-screws and wrench with torque specification
7
MACH IN
8
| Д мм | иаметр дюймовый / Inch | TORX | € | макс. момент затяжки / max. Torque (N/cm) | Ключ / Wrench | € |
| 9,5-11,0 | 0.3740-0.4331 | 2290100095 2290100095 90 00 | 3,50 | 84 | 2290110084 2290110084 90 00 | 990 |
| 11,5-12,5 | 0.4528-0.4921 | 2290100115 2290100115 90 01 | 3,50 | 84 | , | |
| 13,0-17,5 | 0.5118-0.6890 | 2290100130 2290100130 90 01 | 3,50 | 175 | 2290110175 2290110175 90 01 | 9,90 |
| 18,0-24,0 | 0.7087-0.9449 | 2290100180 2290100180 90 01 | 3,50 | 305 | 2290110305 2290110305 90 03 | 10,90 |
| 25,0-35,0 | 0.9843-1.3780 | 2290100250 2290100250 90 02 | 3,60 | 690 | 2290110690 2290110690 90 06 | 11,70 |
| 36,0-65,0 | 1.4173-2.5591 | 2290100360 2290100360 90 03 | 3,65 | 1370 | 2290111370 2290111370 90 13 | 12,70 |
| 64,0-114,0 | 2.5197-4.4882 | 2290100640 2290100640 90 06 | 3,70 | 1750 | 2290111750 2290111750 90 17 | 18,70 |
Конус Морзе 2+3 с осевым случае конуса Морзе 2 + 3 осевое охлаждение возможно без кольца для охлаждающей жидкости. охлаждением С этой целью резьбовое отверстие кольца для охлаждающей жидкости (G) должно быть закрыто винтом. MT 2+3 with axial cooling With morse cone 2+3, axial cooling without coolant ring is possible. G For this, the thread of the coolant ring (G) must be closed with a screw.
Параметры резки Видео 10
Cutting data Movie
