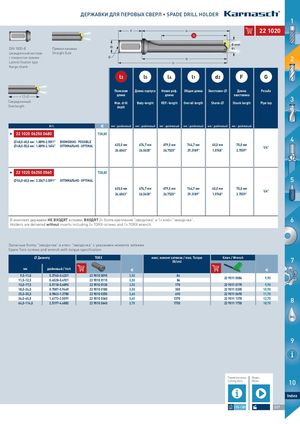

Основной каталог Karnasch 2021 - страница 330

ДЕРЖАВКИ ДЛЯ ПЕРОВЫХ СВЕРЛ • SPADE DRILL HOLDER 1 F l4 22 221020 1020 l3 Ø mm d2 DIN 1835-B Прямая канавка · d1 Цилиндрический хвостовик Straight flute с поверхностью прижима · Lateral fixation type G l1 l5 2 flange shank l3 l5 l4 l1 d2 F G Полезная Длина корпуса Новая реф. Общая длина Хвостовик- Длина Резьба ≈ 12×D длина длина хвостовика Сверхдлинный · Max. drill Body-length REF.-length Overall length Shank- Shank length Pipe tap 3 Overlength depth Art. € мм | дюймовый мм | дюймовый мм | дюймовый мм | дюймовый мм | дюймовый мм | дюймовый I 221020062500480 22 1020 06250 0480 728,80  48,0-65,0 48,0-65,0мм mm| 1.8898-2.5591" | 1.8898-2.5591" ВОЗМОЖНО MÖGLICH · POSSIBLE POSSIBLE 4  48,0-55,0 48,0-55,0мм mm| 1.8898-2.1654" | 1.8898-2.1654" ОПТИМАЛЬНО OPTIMAL · OPTIMAL · OPTIMAL 625,0 мм 674,7 мм 679,5 мм 744,7 мм 40,0 мм 70,0 мм 1/4" 24.6063" 26.5630" 26.7520" 29.3189" 1.5748" 2.7559" I 221020062500560 22 1020 06250 0560 728,80  56,0-65,0 56,0-65,0мм mm| 2.2047-2.5591" | 2.2047-2.5591" ОПТИМАЛЬНО OPTIMAL · OPTIMAL · OPTIMAL 5 625,0 мм 674,7 мм 679,5 мм 744,7 мм 40,0 мм 70,0 мм 1/4" 24.6063" 26.5630" 26.7520" 29.3189" 1.5748" 2.7559" В комплект державки НЕ ВХОДЯТ вставки, ВХОДЯТ 2× болта крепления "звездочка" и 1× ключ "звездочка". 6 Holders are delivered without inserts including 2× TORX-screws and 1× TORX wrench. Запасные болты "звездочка" и ключ "звездочка" с указанием момента затяжки Spare Torx-screws and wrench with torque specification  Диаметр TORX макс. момент затяжки / max. Torque Ключ / Wrench (N/cm) 7 мм дюймовый / Inch € € MAC HI 9,5-11,0 0.3740-0.4331 2290100095 2290100095 22 9010 0095 3,50   84 NES 2290110084 2290110084 22 9011 0084 9,90 11,5-12,5 0.4528-0.4921 2290100115 2290100115 22 9010 0115 3,50   84 13,0-17,5 0.5118-0.6890 2290100130 2290100130 22 9010 0130 3,50 175 2290110175 2290110175 22 9011 0175 9,90 18,0-24,0 0.7087-0.9449 2290100180 2290100180 22 9010 0180 3,50 305 2290110305 2290110305 22 9011 0305 10,90 25,0-35,0 0.9843-1.3780 2290100250 2290100250 22 9010 0250 3,60 690 2290110690 2290110690 22 9011 0690 11,70 36,0-65,0 1.4173-2.5591 2290100360 2290100360 22 9010 0360 3,65 1370 2290111370 2290111370 22 9011 1370 12,70 64,0-114,0 2.5197-4.4882 2290100640 2290100640 22 9010 0640 3,70 1750 2290111750 2290111750 22 9011 1750 18,70 8 OIL 9 Параметры резки Видео Cutting data Movie 10 Index 1376-1385 337
