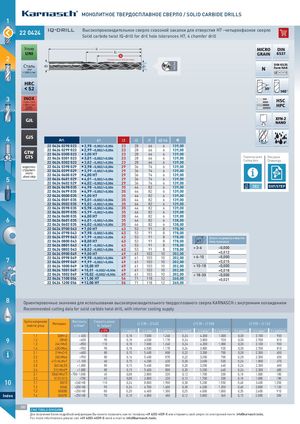

МОНОЛИТНОЕ ТВЕРДОСПЛАВНОЕ СВЕРЛО / SOLID CARBIDE DRILLS
1
22
220424
0424
iq-drill ысокопроизводительное сверло сквозной закалки для отверстия H7 -четырехфазное сверло
В
Solid carbide twist IQ-drill for dril hole tolerances H7, 4 chamfer drill
Унив l1 MICRO DIN
UNI l2 6537
GRAIN
2 Полезная длина / Effective length
Z DIN 6535
Сталь d2 d1
2
steel N Form HAK
< 1000 Н/мм2
HRC
< 52 30°
140°
3 INOX
Нерж сталь HSC
< 900 Н/мм2
ferritic HPC
ФЕРРИТ
GJL
GJS
4 Art. d1 l3 l2 l1 d2 h6 €
22 0424 0298 023
2204240298023 I 2,98 –0,002/+0,004 23 28 66 6 139,00
22 0424 0299 023
2204240299023 I 2,99 –0,002/+0,004 23 28 66 6 139,00
GTW 22 0424 0300 023
2204240300023 I 3,00 H7 23 28 66 6 139,00
GTS 22 0424 0301 023
2204240301023 I 3,01 –0,002/+0,004 23 28 66 6 139,00 Параметры резки Рисунки
I 3,02 –0,002/+0,004 Cutting data Drawings
22 0424 0302 023
2204240302023 23 28 66 6 139,00
коротко- 22 0424 0398 029
2204240398029 I 3,98 –0,002/+0,004 29 36 74 6 139,00
стружеч- 22 0424 0399 029
2204240399029 I 3,99 –0,002/+0,004 29 36 74 6 139,00
ного I 4,00 H7
short chip 22 0424 0400 029
2204240400029 29 36 74 6 139,00
5 22 0424 0401 029
2204240401029
22 0424 0402 029
2204240402029
I 4,01 –0,002/+0,004
I 4,02 –0,002/+0,004
29
29
36
36
74
74
6
6
139,00
139,00
22 0424 0498 035
2204240498035 I 4,98 –0,002/+0,004 35 44 82 6 139,00 282 DXF/STEP
22 0424 0499 035
2204240499035 I 4,99 –0,002/+0,004 35 44 82 6 139,00
22 0424 0500 035
2204240500035 I 5,00 H7 35 44 82 6 139,00
22 0424 0501 035
2204240501035 I 5,01 –0,002/+0,004 35 44 82 6 139,00
22 0424 0502 035
2204240502035 I 5,02 –0,002/+0,004 35 44 82 6 139,00
22 0424 0598 035
2204240598035 I 5,98 –0,002/+0,004 35 44 82 6 139,00
22 0424 0599 035
2204240599035 I 5,99 –0,002/+0,004 35 44 82 6 139,00
22 0424 0600 035
2204240600035 I 6,00 H7 35 44 82 6 139,00
6 22 0424 0601 035
2204240601035 I 6,01 –0,002/+0,004
I 6,02 –0,002/+0,004
35 44 82 6 138,00
22 0424 0602 035
2204240602035 35 44 82 6 138,00
22 0424 0700 043
2204240700043 I 7,00 H7 43 53 91 8 178,00
22 0424 0798 043
2204240798043 I 7,98 –0,002/+0,004 43 53 91 8 178,00
22 0424 0799 043
2204240799043 I 7,99 –0,002/+0,004 43 53 91 8 178,00 Допуск на диаметр отверстия
22 0424 0800 043
2204240800043 I 8,00 H7 43 53 91 8 178,00 H7 Hole tolerance
22 0424 0801 043
2204240801043 I 8,01 –0,002/+0,004 43 53 91 8 178,00
22 0424 0802 043
2204240802043 I 8,02 –0,002/+0,004 43 53 91 8 178,00 > 3-6 –0,000
22 0424 0900 049
2204240900049 I 9,00 H7 49 61 103 10 202,00 +0,012
22 0424 0998 049
2204240998049 I 9,98 –0,002/+0,004 49 61 103 10 202,00 > 6-10 –0,000
7 22 0424 0999 049
2204240999049 I 9,99 –0,002/+0,004 49 61 103 10 202,00 +0,015
22 0424 1000 049
2204241000049 I 10,00 H7 49 61 103 10 202,00 > 10-18 –0,000
S I 10,01 –0,002/+0,004
NE 22 0424 1001 049
2204241001049 49 61 103 10 202,00 +0,018
MACHI
22 0424 1002 049
2204241002049 I 10,02 –0,002/+0,004 49 61 103 10 202,00 > 18-30 –0,000
22 0424 1100 056
2204241100056 I 11,00 H7 56 71 118 12 260,00 +0,021
22 0424 1200 056
2204241200056 I 12,00 H7 56 71 118 12 260,00
8 Ориентировочные значения для использования высокопроизводительного твердосплавного сверла KARNASCH с внутренним охлаждением
Recommended cutting data for solid carbide twist drill, with interior cooling supply
OIL
Группа материалов Жесткость Скорость резки
Материал 2,98 – 5,02 5,98 – 9,00 9,98 – 12,0
material group в Н/мм2 Vc (м/мин)
±10% f = мм/об n = мин1 f = мм/мин f = мм/об n = мин1 f = мм/мин f = мм/об n = мин1 f = мм/мин
1.1 36Mn 6 < 450 110 0,18 7.000 1.260 0,24 4.200 1.000 0,30 3.100 930
9 1.2
1.3
CM45
24CrMo5
<650
<850
90
110
0,18
0,18
6.500
7.000
1.170
1.260
0,24
0,24
3.800
4.200
920
1.000
0,30
0,30
2.700
3.100
810
930
1.4 43CrMo4 <950 90 0,18 6.500 1.170 0,24 3.800 920 0,30 2.700 810
2.1 21MnCr5 <600 80 0,15 5.400 800 0,22 3.200 700 0,28 2.300 650
2.2 26CrMo4 <950 80 0,16 5.400 870 0,22 3.200 700 0,28 2.300 650
2.3 41CrALMo7 <1.100 60 0,15 4.200 630 0,20 2.600 520 0,26 1.800 470
2.5 34CrALS5 <1.000 80 0,15 5.400 800 0,20 3.200 640 0,26 2.300 600
2.6 31CrMoV9 >1.000 80 0,15 5.400 800 0,20 3.200 640 0,26 2.300 600
3.1 X36CrMo17 <700-1.000 45 0,08 2.800 220 0,12 1.700 200 0,18 1.000 180
3.2 X12CrS13 <700 45 0,08 2.800 220 0,12 1.700 200 0,18 1.000 180
10 7.1 GG15 <260 HB 110 0,24 8.000 1.900 0,30 5.200 1.550 0,40 3.400 1.350
7.2 GG40 <200 HB 90 0,24 6.700 1.600 0,30 4.200 1.250 0,40 2.800 1.120
7.3 GGG50 <250 HB 80 0,20 6.400 1.300 0,25 4.000 1.000 0,35 2.600 910
Index 7.4 GGG70 <250 HB 70 0,10 4.800 480 0,12 3.000 360 0,15 2.000 300
282
CNC TOOLS DIVISION
Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools.
For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
