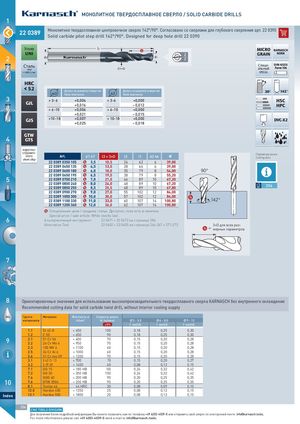

МОНОЛИТНОЕ ТВЕРДОСПЛАВНОЕ СВЕРЛО / SOLID CARBIDE DRILLS 1 Монолитное твердосплавное центровочное сверло 142°/90°. Согласовано со сверлами для глубокого сверления арт. 22 0390 22 220389 0389 Solid carbide pilot step drill 142°/90°. Designed for deep hole drill 22 0390 Унив MICRO KARNASCH UNI Z GRAIN NORM 2 2 Специ- DIN 6535 Сталь d3=d2 альный Form HA steel < 1400 Н/мм2 SPECIAL HRC < 52 Допуск на диаметр отверстия Допуск на диаметр отверстия 30° 142° m7 Hole tolerance h7 Hole tolerance 3 GJL > 3-6 +0,004 > 3-6 +0,000 HSC +0,016 – 0,012 HPC > 6-10 +0,006 > 6-10 +0,000 +0,021 – 0,015 GJS >10-18 +0,007 > 10-18 +0,000 DVC-X2 +0,025 – 0,018 GTW 4 GTS коротко- стружеч- Параметры резки ного Art. d1 h7 l3 = 3×D l2 l1 d2 h6 € Cutting data short chip 22 0389 0350 105 2203890350105 % 3,5 10,5 24 62 6 39,00 2203890450135 22 0389 0450 135 % 4,5 13,5 28 66 6 39,00 22 0389 0600 180 2203890600180 % 6,0 18,0 35 79 8 54,00 90° 2203890650195 22 0389 0650 195 % 6,5 19,5 38 79 8 55,20 5 22 0389 0700 210 2203890700210 2203890800240 22 0389 0800 240 % % 7,0 8,0 21,0 24,0 46 48 89 89 10 10 67,20 67,20 254 22 0389 0850 255 2203890850255 % 8,5 25,5 48 89 10 67,80 2203890900270 22 0389 0900 270 % 9,0 27,0 55 102 12 84,00 22 0389 1000 300 2203891000300 % 10,0 30,0 57 102 12 84,00 2203891100330 22 0389 1100 330 % 11,0 33,0 60 107 14 100,80 142° 22 0389 1200 360 2203891200360 % 12,0 36,0 62 107 14 100,80 %  Специальная цена / продажа статьи. Доступно, пока есть в наличии. Special price / sale article. While stocks last. 6 Альтернативный инструмент: 22 0471 + 22 0473 на странице 284 Alternative Tool: 22 0402 + 22 0405 на странице 266-267 + 271-273 3×D для всех раз- = мерных параметров 7 S NE MACHI 8 Ориентировочные значения для использования высокопроизводительного твердосплавного сверла KARNASCH без внутреннего охлаждения Recommended cutting data for solid carbide twist drill, without interior cooling supply OIL Группа Материал Жесткость в Скорость резки материалов Н/мм2 Vc (м/мин)  3 - 5,5  6 - 8,5  9 - 12 ±10% f мм/об. f мм/об. f мм/об. 1.1 St 42-8 < 450 100 0,18 0,25 0,30 1.2 C 50 < 650 90 0,18 0,25 0,30 9 2.1 2.2 51 Cr V4 26 Cr Mo 4 < 600 < 950 70 70 0,15 0,15 0,20 0,20 0,28 0,28 2.3 100 WV 4 < 1100 60 0,15 0,20 0,28 2.5 34 Cr Al 6 < 1000 60 0,15 0,20 0,28 2.6 31 Cr mo V9 < 1200 70 0,15 0,20 0,28 3.1 X 42 Cr 13 < 700 70 0,15 0,20 0,27 3.2 S 29 28 < 1400 40 0,08 0,12 0,15 7.1 GG 15 < 180 HB 100 0,24 0,32 0,42 7.2 GG 30 < 350 HB 100 0,24 0,32 0,42 7.4 GGG 60 < 200 HB 90 0,20 0,25 0,35 10 7.6 8.1 GTW 3504 Toolox 44 < 230 HB 44 HRC 90 30 0,20 0,08 0,25 0,09 0,35 0,10 12.0 Hardox 400 < 1350 25 0,08 0,12 0,15 Index 12.1 Hardox 500 < 1800 20 0,08 0,12 0,15 254 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
