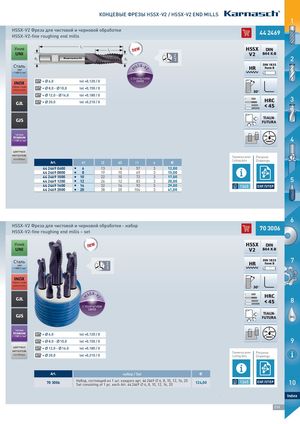

Основной каталог Karnasch 2021 - страница 229

КОНЦЕВЫЕ ФРЕЗЫ HSSX-V2 / HSSX-V2 END MILLS
1
HSSX-V2 Фреза для чистовой и черновой обработки
HSSX-V2-fine roughing end mills
44
442469
2469
l1
Унив l2 new HSSX DIN
UNI Z V2 844 K-B
d2 d1 3 2
DIN 1835
Сталь SSX-V HR Form B
steel H


2
< 1400 Н/мм2
С ПОКРЫТИЕМ
d1* =  6,0 tol +0,120 / 0 COATED
INOX
Нерж сталь d1* =  8,0 -  10,0
STAINLESS STEEL
tol +0,150 / 0
30°
d1* =  12,0 -  16,0 tol +0,180 / 0
d1* =  20,0 tol +0,210 / 0 HRC 3
GJL
< 45
TIALN-
GJS FUTURA

титана
TITANIUM
< 1100 Н/мм2 4
цветных
металлов Параметры резки Рисунки
non-ferrous Cutting data Drawings
Art. d1 l2 d2 l1 z €
4424690600
44 2469 0600 I 6 13 6 57 3 12,00
44
4424690800
2469 0800 I 8 19 10 69 3 15,00
4424691000
44 2469 1000 I 10 22 10 72 3 17,00
44 2469 1200
4424691200 I 12 26 12 83 3 20,00 5
44 2469 1600
4424691600 I 16 32 16 92 3 29,00 1345 DXF/STEP
44 2469 2000
4424692000 I 20 38 20 104 3 41,00


6
HSSX-V2 Фреза для чистовой и черновой обработки - набор
HSSX-V2-fine roughing end mills – set
70 3006
703006
Унив new HSSX DIN
UNI V2 844 K-B

Сталь Z HR
DIN 1835
Form B
7
steel
< 1400 Н/мм2 3 MAC


HI
NES
INOX
Нерж сталь
STAINLESS STEEL
30°
SX-V
GJL HS HRC
8
2


< 45
С ПОКРЫТИЕМ
COATED
TIALN-
GJS FUTURA OIL

титана
TITANIUM d1* =  6,0 tol +0,120 / 0
< 1100 Н/мм2
d1* =  8,0 -  10,0 tol +0,150 / 0 9
цветных d1* =  12,0 -  16,0 tol +0,180 / 0
металлов Параметры резки Рисунки
non-ferrous d1* =  20,0 tol +0,210 / 0 Cutting data Drawings


Art. набор / Set €
Набор, состоящий из 1 шт. каждого арт. 44 2469 ∅ 6, 8, 10, 12, 16, 20
703006
70 3006
Set consisting of 1 pc. each Art. 44 2469 ∅ 6, 8, 10, 12, 16, 20
124,00 1345 DXF/STEP 10
