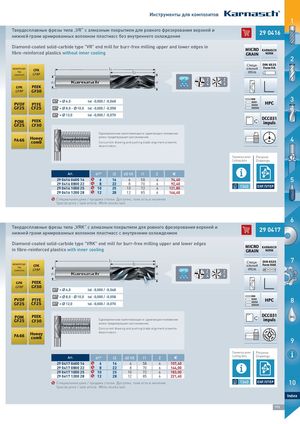

Основной каталог Karnasch 2021 - страница 190

Инструменты для композитов
1
Твердосплавные фрезы типа „VR“ с алмазным покрытием для ровного фрезерования верхней и
нижней грани армированных волокном пластмасс без внутреннего охлаждения
29
290416
0416
Diamond-coated solid-carbide type "VR" end mill for burr-free milling upper and lower edges in
MICRO KARNASCH
fibre-reinforced plastics without inner cooling GRAIN NORM
2
Специ- DIN 6535
компози- альный Form HA
ты CFK l1
COMPOSITES CFRP l2 SPECIAL
Z Z
d2 d1
4 6
GFK PEEK
GFRP GF30
d1* =  6,0 tol -0,000 / -0,048
HPC
3
PVDF PTFE
GF25 CF25 d1* =  8,0 -  10,0 tol -0,000 / -0,058
d1* =  12,0 tol -0,000 / -0,070
DCC031
POM PEEK impuls
GF25 CF30
Одновременное вытягивающее и сдвигающее положение
резки предотвращает расслаивание.
PA-66 Honey
comb
Середина заготовки
Center of workpiece Concurrent drawing and pushing blade alignment prevents
4
delamination.

Параметры резки Рисунки
Cutting data Drawings

Art. d1* l2 d2 h5 l1 Z €
290416060016
29
29
0416 0600 16
0416 0800 22
290416080022
%
%
6
8
16
22
6
8
58
70
4
6
74,40
92,40
5
290416100025
29 0416 1000 25 % 10 25 10 72 6 121,80 1340 DXF/STEP
29 0416 1200 28
290416120028 % 12 28 12 85 6 146,40
%
Специальная цена / продажа статьи. Доступно, пока есть в наличии.
Special price / sale article. While stocks last.


6
Твердосплавные фрезы типа „VRK“ с алмазным покрытием для ровного фрезерования верхней и
нижней грани армированных волокном пластмасс с внутренним охлаждением
29
290417
0417
Diamond-coated solid-carbide type "VRK" end mill for burr-free milling upper and lower edges
MICRO KARNASCH
in fibre-reinforced plastics with inner cooling GRAIN NORM

компози-
l1
l2 Специ- DIN 6535 7
CFK альный Form HAK
ты MAC
CFRP SPECIAL
COMPOSITES
Z Z

HI
d2 d1
4 6

NES
GFK PEEK
GFRP GF30
d1* =  6,0 tol -0,000 / -0,048
d1* =  8,0 -  10,0 tol -0,000 / -0,058
PVDF
GF25
PTFE
CF25 d1* =  12,0 tol -0,000 / -0,070
HPC 8
POM PEEK DCC031 OIL
GF25 CF30 Одновременное вытягивающее и сдвигающее положение impuls
Середина заготовки резки предотвращает расслаивание.
Center of workpiece Concurrent drawing and pushing blade alignment prevents
delamination.
PA-66 Honey
comb
9
Параметры резки Рисунки
Art. Cutting data Drawings
d1* l2 d2 h5 l1 Z €
290417060016
29 0417 0600 16 % 6 16 6 58 4 107,40
29 0417 0800 22
290417080022 % 8 22 8 70 6 144,00
290417100025
29 0417 1000 25 % 10 25 10 72 6 183,00
29 0417 1200 28
290417120028 % 12 28 12 85 6 221,40
%
Специальная цена / продажа статьи. Доступно, пока есть в наличии. 1340 DXF/STEP 10
Special price / sale article. While stocks last.
