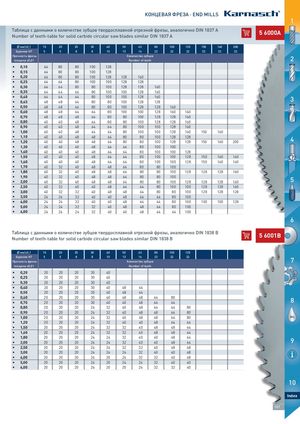

Таблица с данными о количестве зубцов твердосплавной отрезной фрезы, аналогично DIN 1837 A 5 6000A56000A

Number of teeth-table for solid carbide circular saw blades similar DIN 1837 A

	мм/±0,1	15	20	25	30	40	50	63	80	100	125	150	160	200
Б	рение H7	5	5	8	8	10	13	16	22	22	22	32	32	32
Проч тол	ность фрезы щина ±0,01						Кол Nu	ичество зубц mber of teet	ов h
	0,10	64	80	80	100	128
	0,15	64	80	80	100	128
	0,20	64	80	80	100	128	128	160
	0,25	64	64	80	100	100	128	128
	0,30	64	64	80	80	100	128	128	160
	0,35	64	64	64	80	100	100	128	160
	0,40	64	64	64	80	100	100	128	160
	0,45	48	48	64	80	80	100	128	128
	0,50	48	48	64	80	80	100	128	128	160
	0,60	48	48	64	64	80	100	100	128	160	160
	0,70	48	48	48	64	80	80	100	128	128	160
	0,80	40	40	48	64	80	80	100	128	128	160
	0,90	40	40	48	64	64	80	100	100	128	160
	1,00	40	40	48	64	64	80	100	100	128	160	150	160
	1,10	40	40	48	48	64	80	80	100	128	128
	1,20	40	40	48	48	64	80	80	100	128	128	150	160	200
	1,30	40	40	40	48	64	64	80	100	100
	1,40	40	40	40	48	64	64	80	100	100	128
	1,50	40	40	40	48	64	64	80	100	100	128	150	160	160
	1,60	40	40	40	48	64	64	80	100	100	128	150	160	160
	1,70	40	32	40	48	48	64	80	80	100
	1,80	40	32	40	48	48	64	80	80	100	128	128	128	160
	1,90	40	32	40	48	48	64	80	80	100
	2,00	40	32	40	48	48	64	80	80	100	128	128	128	160
	2,50	40	32	40	40	48	64	64	80	100	100	128	128	160
	3,00	40	32	32	40	48	48	64	80	80	100	128	128	128
	3,50	24	24	32	40	40	48	64	64	80	100
	4,00	24	24	32	40	40	48	64	64	80	100	100	100	128
	5,00	24	24	32	32	40	48	48	64	80	100
	6,00	24	24	24	32	40	40	48	64	64	100

6

Таблица с данными о количестве зубцов твердосплавной отрезной фрезы, аналогично DIN 1838 B 5 6001B56001B

Number of teeth-table for solid carbide circular saw blades similar DIN 1838 B

	мм/±0,1	15	20	25	30	40	50	63	80	100	125
Б	урение H7	5	5	8	8	10	13	16	22	22	22
Про тол	чность фрезы щина ±0,01						Кол Nu	ичество зуб mber of tee	цов th
	0,20	20	20	20	30	40
	0,25	20	20	20	30	40
	0,30	20	20	20	30	40
	0,40	20	20	20	30	40	48	64
	0,50	20	20	20	30	40	48	64
	0,60	20	20	20	30	40	48	48	64	80
	0,70	20	20	20	30	40	40	48	64	64
	0,80	20	20	20	24	32	40	48	64	64	80
	0,90	20	20	20	24	32	40	48	48	64	80
	1,00	20	20	20	24	32	40	48	48	64	80
	1,20	20	20	20	24	32	40	40	48	64	64
	1,50	20	20	20	24	32	32	40	48	48	64
	1,60	20	20	20	24	32	32	40	48	48	64
	1,80	20	20	20	24	24	32	40	40	48	64
	2,00	20	20	20	24	24	32	40	40	48	64
	2,50	20	20	20	24	24	32	32	40	48	48
	3,00	20	20	20	24	24	24	32	40	40	48
	4,00	20	20	20	24	20	24	32	32	40	48
	5,00	20	20	20	24	20	24	24	32	40	40
	6,00	20	20	20	24	20	20	24	32	32	40
