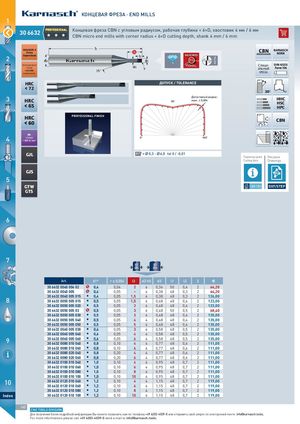

| 30 6632306632 | PROFESSIONALPROFESSIONAL | Концевая фреза CBN с угловым радиусом, рабочая глубина < 6×D, хвостовик 4 мм / 6 мм |
| CBN micro end mills with corner radius < 6×D cutting depth, shank 4 mm / 6 mm |
| VANADIS 4 | CBN | KARNASCH | |
| Extra | NORM | ||
| 2 Superclean | MICRO-GRAIN | ||
| Z | |||
| 2 | |||
| ПОРОШКОВОЙ | Специ- | DIN 6535 | |
| СТАЛИ | альный | Form HA |
> 60 HRC 15° SPECIAL powder metals HRC ДОПУСК / TOLERANCE
< 72
30° r
3 Допустимый радиус: HHC
HRC макс. ± 0,004 90° HSC < 65 HPC PROFESSIONAL FINISH
CBN
4 NI-
сплав 0° 180°
< 900 N/mm2 GJL d1* = 0,3 - 6,0 tol 0 / -0,01 Параметры резки Рисунки Cutting data Drawings
GJS
5
GTW 1300-1301 DXF/STEP
GTS
6
7
ES IN CH M
d2 d2 4 6
| Art. | d1 | r ± 0,004 | l3 | d2 h5 | d3 | l1 | l2 | Z | € | |
| 306632004000402 6 0 0 02 | % | 0,4 | 0,04 | 2 | 6 | 0,36 | 50 | 0,4 | 2 | 64,20 |
| 3066320040005 6 0 0 | % | 0,4 | 0,05 | – | 4 | 0,38 | 48 | 0,3 | 2 | 64,20 |
| 3066320040005015 6 0 0 015 | I | 0,4 | 0,05 | 1,5 | 4 | 0,38 | 48 | 0,3 | 2 | 126,00 |
| 3066320050005015 6 0 0 015 | I | 0,5 | 0,05 | 1,5 | 4 | 0,48 | 48 | 0,4 | 2 | 123,00 |
| 3066320050005020 6 0 0 020 | I | 0,5 | 0,05 | 2 | 4 | 0,48 | 48 | 0,4 | 2 | 123,00 |
| 306632005000503 6 0 0 03 | % | 0,5 | 0,05 | 3 | 6 | 0,48 | 50 | 0,5 | 2 | 68,40 |
| 3066320050005030 6 0 0 030 | I | 0,5 | 0,05 | 3 | 4 | 0,48 | 48 | 0,4 | 2 | 135,00 |
| 3066320050005040 6 0 0 040 | I | 0,5 | 0,05 | 4 | 4 | 0,48 | 48 | 0,4 | 2 | 135,00 |
| 3066320050005050 6 0 0 050 | I | 0,5 | 0,05 | 5 | 4 | 0,48 | 48 | 0,4 | 2 | 135,00 |
| 3066320060005030 6 0 0 030 | I | 0,6 | 0,05 | 3 | 4 | 0,58 | 48 | 0,5 | 2 | 135,00 |
| 3066320060005040 6 0 0 040 | I | 0,6 | 0,05 | 4 | 4 | 0,58 | 48 | 0,5 | 2 | 135,00 |
| 3066320060005060 6 0 0 060 | I | 0,6 | 0,05 | 6 | 4 | 0,58 | 48 | 0,5 | 2 | 135,00 |
| 3066320080010040 6 0 0 040 | I | 0,8 | 0,10 | 4 | 4 | 0,77 | 48 | 0,6 | 2 | 111,00 |
| 3066320080010060 6 0 0 060 | I | 0,8 | 0,10 | 6 | 4 | 0,77 | 48 | 0,6 | 2 | 111,00 |
| 3066320080020040 6 0 0 040 | I | 0,8 | 0,20 | 4 | 4 | 0,77 | 48 | 0,6 | 2 | 111,00 |
| 3066320080020060 6 0 0 060 | I | 0,8 | 0,20 | 6 | 4 | 0,77 | 48 | 0,6 | 2 | 111,00 |
| 3066320100010040 6 0 0 040 | I | 1,0 | 0,10 | 4 | 4 | 0,95 | 48 | 0,7 | 2 | 111,00 |
| 3066320100010060 6 0 0 060 | I | 1,0 | 0,10 | 6 | 4 | 0,95 | 48 | 0,7 | 2 | 111,00 |
| 3066320100010080 6 0 0 080 | I | 1,0 | 0,10 | 8 | 4 | 0,95 | 48 | 0,7 | 2 | 111,00 |
| 3066320100010100 6 0 0 100 | I | 1,0 | 0,10 | 10 | 4 | 0,95 | 48 | 0,7 | 2 | 111,00 |
| 3066320120010040 6 0 0 040 | I | 1,2 | 0,10 | 4 | 4 | 1,15 | 48 | 0,7 | 2 | 119,00 |
| 3066320120010060 6 0 0 060 | I | 1,2 | 0,10 | 6 | 4 | 1,15 | 48 | 0,7 | 2 | 119,00 |
| 3066320120010080 6 0 0 080 | I | 1,2 | 0,10 | 8 | 4 | 1,15 | 48 | 0,7 | 2 | 119,00 |
| 3066320120010100 6 0 0 100 | I | 1,2 | 0,10 | 10 | 4 | 1,15 | 48 | 0,7 | 2 | 119,00 |
