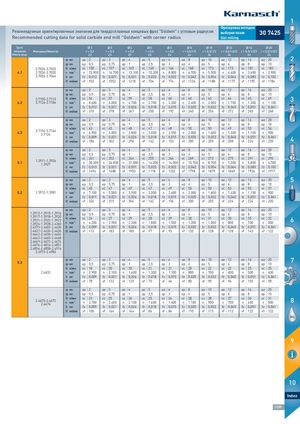

1 Фрезеровка методом Рекомендуемые ориентировочные значения для твердосплавных концевых фрез "Goldwin" с угловым радиусом выборки пазов 30 774425 Recommended cutting data for solid carbide end mill "Goldwin" with corner radius Slot milling Группа  2  3  4  5  6  8  10  12  16  20 материалов Материал/Material r = 0,2 r = 0,3 r = 0,5 r = 0,5 r = 0,5 r = 0,5/1/2 r = 0,5/1/2 r = 0,5/1/2/3 r = 0,5/1/2/3 r = 0,5/1/2/3 Material group Z3 Z3 Z3 Z3 Z4 Z4 Z4 Z4 Z4 Z4 ae мм ae 2 ae 3 ae 4 ae 5 ae 6 ae 8 ae 10 ae 12 ae 16 ae 20 2 ap мм ap 0,5 ap 0,75 ap 1 ap 2,5 ap 3 ap 4 ap 5 ap 6 ap 8 ap 10 3.7024-3.7025 Vc м/мин vc 150 vc 157 vc 165 vc 160 vc 166 vc 168 vc 173 vc 173 vc 181 vc 183 4.1 3.7034-3.7035 n мин-1 n 23.900 n 16.700 n 13.100 n 10.200 n 8.800 n 6.700 n 5.500 n 4.600 n 3.600 n 2.900 3.7055-3.7064 fz мм fz 0,013 fz 0,021 fz 0,031 fz 0,023 fz 0,022 fz 0,042 fz 0,054 fz 0,064 fz 0,083 fz 0,102 Vf мм/мин vf 932 vf 1052 vf 1218 vf 704 vf 774 vf 1126 vf 1188 vf 1177 vf 1195 vf 1184 ae мм ae 2 ae 3 ae 4 ae 5 ae 6 ae 8 ae 10 ae 12 ae 16 ae 20 ap мм ap 0,5 ap 0,75 ap 1 ap 2,5 ap 3 ap 4 ap 5 ap 6 ap 8 ap 10 3.7105-3.7115 Vc м/мин vc 54 vc 57 vc 59 vc 58 vc 60 vc 60 vc 63 vc 64 vc 65 vc 69 3 4.2 3.7124-3.7184 n мин-1 n 8.600 n 6.000 n 4.700 n 3.700 n 3.200 n 2.400 n 2.000 n 1.700 n 1.300 n 1.100 fz мм fz 0,012 fz 0,021 fz 0,026 fz 0,018 fz 0,015 fz 0,025 fz 0,032 fz 0,040 fz 0,051 fz 0,061 Vf мм/мин vf 310 vf 378 vf 367 vf 200 vf 192 vf 240 vf 256 vf 272 vf 265 vf 268 ae мм ae 2 ae 3 ae 4 ae 5 ae 6 ae 8 ae 10 ae 12 ae 16 ae 20 ap мм ap 0,5 ap 0,75 ap 1 ap 2,5 ap 3 ap 4 ap 5 ap 6 ap 8 ap 10 Vc м/мин vc 43 vc 45 vc 48 vc 47 vc 48 vc 50 vc 50 vc 49 vc 55 vc 56 4.3 3.7154-3.71643.7124 n мин-1 n 6.900 n 4.800 n 3.800 n 3.000 n 2.550 n 2.000 n 1.600 n 1.300 n 1.100 n 900 fz мм fz 0,009 fz 0,021 fz 0,026 fz 0,018 fz 0,015 fz 0,025 fz 0,032 fz 0,040 fz 0,051 fz 0,061Vfмм/минvf186vf302vf296vf162vf153vf200vf205vf208vf224vf2204 ae мм ae 2 ae 3 ae 4 ae 5 ae 6 ae 8 ae 10 ae 12 ae 16 ae 20 ap мм ap 0,5 ap 0,75 ap 1 ap 2,5 ap 3 ap 4 ap 5 ap 6 ap 8 ap 10 5.1 1.3911-1.39261.3927 Vc м/мин vc 241 vc 252 vc 264 vc 255 vc 264 vc 269 vc 273 vc 275 vc 291 vc 295n мин-1n38.300n26.800n21.000n16.200n14.000n10.700n8.700n7.300n5.800n4.700 fz мм fz 0,013 fz 0,021 fz 0,031 fz 0,023 fz 0,022 fz 0,042 fz 0,054 fz 0,064 fz 0,083 fz 0,102 Vf мм/мин vf 1494 vf 1688 vf 1953 vf 1118 vf 1232 vf 1798 vf 1879 vf 1869 vf 1926 vf 1917 ae мм ae 2 ae 3 ae 4 ae 5 ae 6 ae 8 ae 10 ae 12 ae 16 ae 20 5 ap мм ap 0,5 ap 0,75 ap 1 ap 2,5 ap 3 ap 4 ap 5 ap 6 ap 8 ap 10 Vc м/мин vc 45 vc 47 vc 49 vc 47 vc 49 vc 50 vc 50 vc 53 vc 55 vc 57 5.2 1.3912-1.3981 n мин-1 n 7.100 n 5.000 n 3.900 n 3.000 n 2.600 n 2.000 n 1.600 n 1.400 n 1.100 n 900 fz мм fz 0,011 fz 0,021 fz 0,026 fz 0,018 fz 0,015 fz 0,025 fz 0,032 fz 0,040 fz 0,051 fz 0,061 Vf мм/мин vf 234 vf 315 vf 304 vf 162 vf 156 vf 200 vf 205 vf 224 vf 224 vf 220 ae мм ae 2 ae 3 ae 4 ae 5 ae 6 ae 8 ae 10 ae 12 ae 16 ae 20 1.3913-1.3915-1.3916 ap мм ap 0,5 ap 0,75 ap 1 ap 2,5 ap 3 ap 4 ap 5 ap 6 ap 8 ap 10 1.3917-1.3918-1.39201.3921-1.3922-1.39231.3924-1.3928-2.4360Vc м/минn мин-1vc26vc27vc29vc28 vc 29n4.200n2.900n2.300n1.800n1.550vc30vc31 vc 30n1.200n1.000n800vc35n700vc 32n500 6 2.4375-2.4602-2.4630 fz мм fz 0,009 fz 0,021 fz 0,026 fz 0,018 fz 0,015 fz 0,025 fz 0,032 fz 0,040 fz 0,051 fz 0,061 2.4631-2.4634-2.4636 Vf мм/мин vf 113 vf 183 vf 180 vf 97 vf 93 vf 120 vf 128 vf 128 vf 143 vf 122 2.4642-2.4650-2.4654 2.4662-2.4665-2.4668 2.4669-2.4672-2.4674 2.4676-2.4816-2.4851 2.4856-2.4858-2.4916 2.4973-2.4983 5.3 ae мм ae 2 ae 3 ae 4 ae 5 ae 6 ae 8 ae 10 ae 12 ae 16 ae 20 7ap ммap0,5ap0,75ap1ap2,5ap3ap4ap5ap6ap8ap10 Vc м/мин vc 18 vc 20 vc 20 vc 21 vc 21 vc 20 vc 22 vc 22 vc 25 vc 25 MAC 2.4633 n мин-1 n 2.900 n 2.100 n 1.600 n 1.300 n 1.100 n 800 n 700 n 600 n 500 n 400 fz мм fz 0,009 fz 0,021 fz 0,026 fz 0,018 fz 0,015 fz 0,025 fz 0,032 fz 0,040 fz 0,051 fz 0,061 Vf мм/мин vf 78 vf 132 vf 125 vf 70 vf 66 vf 80 vf 90 vf 96 vf 102 vf 98 ae мм ae 2 ae 3 ae 4 ae 5 ae 6 ae 8 ae 10 ae 12 ae 16 ae 20 ap мм ap 0,5 ap 0,75 ap 1 ap 2,5 ap 3 ap 4 ap 5 ap 6 ap 8 ap 10 Vc м/мин vc 23 vc 25 vc 26 vc 25 vc 26 vc 28 vc 28 vc 27 vc 30 vc 312.4670-2.46722.4674n мин-1n3.700n2.600n2.100n1.600n1.400n1.100n900n700n600n5008 fz мм fz 0,009 fz 0,021 fz 0,026 fz 0,018 fz 0,015 fz 0,025 fz 0,032 fz 0,040 fz 0,051 fz 0,061 Vf мм/мин vf 100 vf 164 vf 164 vf 86 vf 84 vf 110 vf 115 vf 112 vf 122 vf 122 OIL 9 10 Index 1289 HINES
