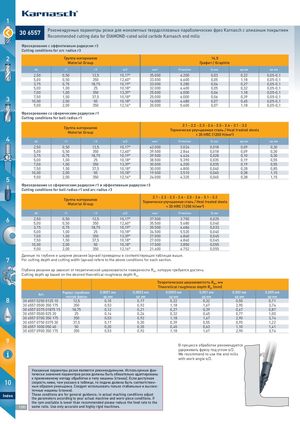

Основной каталог Karnasch 2021 - страница 1261

1 30 665557 Рекомендуемые параметры резки для монолитных твердосплавных параболических фрез Karnasch с алмазным покрытиемRecommended cutting data for DIAMOND-cated solid carbide Karnasch end mills Фрезерование с эффективным радиусом r3 Cutting conditions for arc radius r3 2 Группа материалов 14.0 Material Group Графит / Graphite d4 r1 r3 a/2 мин1 Vf мм/мин fz мм ap мм ae мм  2,50 0,50 12,5 10,17° 35.000 4.200 0,03 0,22 0,05-0,1  5,00 0,50 350 12,60° 33.000 6.600 0,05 1,18 0,05-0,1  3,75 0,75 18,75 10,19° 33.000 5.280 0,04 0,27 0,05-0,1  5,00 1,00 25 10,18° 32.000 6.400 0,05 0,32 0,05-0,1  7,00 1,00 350 13,39° 25.000 6.000 0,06 1,18 0,05-0,1 3  7,50 1,5010,002,00 37,5 10,18° 25.000 6.000 0,065010,18°16.0004.4800,070,39 0,05-0,10,450,05-0,1  9,00 2,00 350 12,16° 20.000 5.600 0,07 1,18 0,05-0,1 Фрезерование со сферическим радиусом r1 Cutting conditions for ball radius r1 Группа материаловMaterial Group 2.1 - 2.2 - 2.3 - 2.4 - 2.5 - 2.6 - 3.1 - 3.2Термически улучшаемая сталь / Heat treated steels< 35 HRC (1200 H/мм²) 4 d4 r1 r3 a/2 мин1 Vf мм/мин fz мм ap мм ae мм  2,50 0,50 12,5 10,17° 42.000 3.024 0,018 0,09 0,30  5,00 0,50 350 12,60° 39.500 2.844 0,018 0,09 0,30  3,75 0,75 18,75 10,19° 39.500 4.424 0,028 0,10 0,30  5,00 1,00 25 10,18° 38.500 5.390 0,035 0,19 0,55  7,00 1,00 350 13,39° 30.000 4.200 0,035 0,19 0,55  7,50 1,50 37,5 10,18° 30.000 4.800 0,040 0,28 0,85 10,00 2,00 50 10,18° 19.500 3.510 0,045 0,38 1,15 5  9,00 2,00 350 12,16° 24.000 4.320 0,045 0,38 1,15 Фрезерование со сферическим радиусом r1 и эффективным радиусом r3 Cutting conditions for ball radius r1 and arc radius r3 Группа материаловMaterial Group 2.1 - 2.2 - 2.3 - 2.4 - 2.5 - 2.6 - 3.1 - 3.2Термически улучшаемая сталь / Heat treated steels< 35 HRC (1200 H/мм²) d4 r1 r3 a/2 мин1 Vf мм/мин fz мм 6  2,50  5,00 0,500,50 12,5 10,17° 37.500 3.750 0,02535012,60°35.5005.6800,040  3,75 0,75 18,75 10,19° 35.500 4.686 0,033  5,00 1,00 25 10,18° 34.500 5.520 0,040  7,00 1,00 350 13,39° 27.000 4.860 0,045  7,50 1,50 37,5 10,18° 27.000 4.860 0,045 10,00 2,00 50 10,18° 17.500 3.850 0,055  9,00 2,00 350 12,16° 21.600 4.752 0,055 Данные по глубине и ширине резания (ap+ae) приведены в соответствующих таблицах выше. 7 For cutting depth and cutting width (ap+ae) refere to the above conditions for each section. NES Глубина резания ap зависит от теоретической шероховатости поверхности Rth, которую требуется достичь Cutting depth ap based on the desired theoretical roughness depth Rth Теоретическая шероховатость Rth, мм Theoretical roughness depth Rth (mm) Art. Радиус параболи- 0,0001 мм 0,0003 мм 0,0005 ммческой фрезыap ммap ммap мм0,001 ммap мм0,003 ммap мм 0,005 ммap мм 8 30 6557 0250 0125 10 12,5 0,10 0,17 0,22 0,32 0,55 0,71 30 6557 0500 350 175 350 0,53 0,92 1,18 1,67 2,90 3,74 30 6557 0375 01875 15 18,75 0,12 0,21 0,27 0,39 0,67 0,87 30 6557 0500 025 20 25 0,14 0,24 0,32 0,45 0,77 1,00 OIL 30 6557 0700 350 175 350 0,53 0,92 1,18 1,67 2,90 3,74 30 6557 0750 0375 30 37,5 0,17 0,30 0,39 0,55 0,95 1,22 30 6557 1000 050 40 50 0,20 0,35 0,45 0,63 1,10 1,41 30 6557 0900 350 175 350 0,53 0,92 1,18 1,67 2,90 3,74 9 В процессе обработки рекомендуется удерживать фрезу под углом α/2. We recommend to use the end mills α/2 with work angle α/2. Указанные параметры резки являются рекомендуемыми. Используемые фак- тически значения параметров резки должны быть обязательно адаптированы к применяемому методу обработки и типу машины (станка). Если доступная 10 скорость ниже, чем указано в таблице, то подача должна быть соответствен- ным образом уменьшена. Следует использовать только стабильные и высоко- точные машины (станки). Index These conditons are for general guidance; in actual maching conditions adjustthe parameters according to your actual machine and work-piece conditions. If the rpm available is lower than recommended please reduce the feed rate to the 1282 same ratio. Use only accurate and highly rigid machines. MACHI
