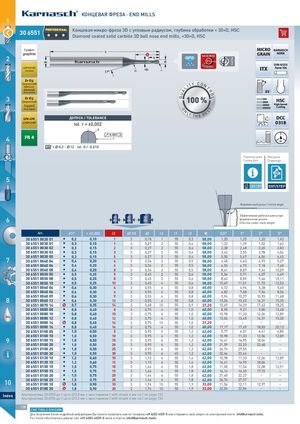

Diamond coated solid carbide 3D ball nose end mills, <30×D, HSC
Графит MICRO KARNASCH
| 2 graphite | GRAIN | NORM | |
| Z | |||
| 2 | |||
| DIN 6535 | |||
| ЦИРКОНИЙ | ITX | Form HA | |
| r2 | |||
| ZIRCONIUM | |||
| Zr O2 |
| Цирконий | T Y | C O N | |
| прессо- | I | T | |
| ванный | L | R |
| A | O | 35° | |
| Zircon pressed | U 100 % | L | |
| 3 Zr O2 | Q | HSC | |
| Цирконий | |||
| hipped | High-Speed- | ||
| O | T | Cutting | |
| Zircon hipped | N | S | |
| LY | E | ||
| THE B | DCC | ||
| GFK-CFK | ДОПУСК / TOLERANCE | ||
| GFRP-CFRP | tol. r = ±0,002 | 0318 | |
| r | |||
| 4 FR 4 | 0,003 A |
d1* = 0,2 - 12 tol -0 / -0,010 Параметры резки Рисунки Cutting data Drawings 5
1293-1297 DXF/STEP
Формовочный уклон / Incline angle Эффективная рабочая длина при
| d2 3 | d2 4 | d2 6 | формово Effective | чном уклоне under-neck le | ngth | |||||||||
| Art. | d1 | r ±0,002 | l3 | d2 h5 | d3 | r2 | l1 | l2 | € | 0,5° | 1° | 2° | 3° | |
| 306551002001 6 00 01 | I | 0,2 | 0,10 | 1 | 3 | 0,18 | 1 | 55 | 0,3 | 58,00 | 1,20 | 1,25 | 1,33 | 1,43 |
| 306551003001 6 00 01 | I | 0,3 | 0,15 | 1 | 3 | 0,27 | 2 | 55 | 0,4 | 58,00 | 1,32 | 1,39 | 1,52 | 1,63 |
| 306551003002 6 00 02 | I | 0,3 | 0,15 | 2 | 3 | 0,27 | 2 | 55 | 0,4 | 58,00 | 2,38 | 2,48 | 2,65 | 2,83 |
| 306551003003 6 00 03 | I | 0,3 | 0,15 | 3 | 3 | 0,27 | 2 | 55 | 0,4 | 58,00 | 3,42 | 3,55 | 3,78 | 4,04 |
| 306551003005 6 00 05 | I | 0,3 | 0,15 | 5 | 3 | 0,27 | 2 | 55 | 0,4 | 58,00 | 5,50 | 5,67 | 6,04 | 6,45 |
| 306551004004 6 00 04 | I | 0,4 | 0,20 | 4 | 3 | 0,36 | 2 | 55 | 0,5 | 58,00 | 4,48 | 4,63 | 4,93 | 5,27 |
| 306551004006 6 00 06 | I | 0,4 | 0,20 | 6 | 3 | 0,36 | 2 | 55 | 0,5 | 58,00 | 6,55 | 6,75 | 7,18 | 7,68 |
| 306551004008 6 00 08 | I | 0,4 | 0,20 | 8 | 3 | 0,36 | 2 | 55 | 0,5 | 58,00 | 8,61 | 8,87 | 9,44 | 10,09 |
| 306551005005 6 00 05 | I | 0,5 | 0,25 | 5 | 3 | 0,45 | 2 | 55 | 0,6 | 58,00 | 5,54 | 5,71 | 6,07 | 6,49 |
| 306551005008 6 00 08 | I | 0,5 | 0,25 | 8 | 3 | 0,45 | 2 | 55 | 0,6 | 58,00 | 8,63 | 8,89 | 9,46 | 10,11 |
| 306551005010 6 00 10 | I | 0,5 | 0,25 | 10 | 3 | 0,45 | 4 | 55 | 0,6 | 58,00 | 10,69 | 11,01 | 11,72 | 12,53 |
| 306551006004 6 00 04 | I | 0,6 | 0,30 | 4 | 3 | 0,55 | 4 | 55 | 0,8 | 60,00 | 4,72 | 4,94 | 5,28 | 5,65 |
| 306551006006 6 00 06 | I | 0,6 | 0,30 | 6 | 3 | 0,55 | 4 | 55 | 0,8 | 60,00 | 6,82 | 7,08 | 7,54 | 8,06 |
| 306551006009 6 00 09 | I | 0,6 | 0,30 | 9 | 3 | 0,55 | 4 | 55 | 0,8 | 60,00 | 9,94 | 10,27 | 10,93 | 11,68 |
| 306551006012 6 00 12 | I | 0,6 | 0,30 | 12 | 3 | 0,55 | 4 | 55 | 0,8 | 60,00 | 13,04 | 13,45 | 14,31 | 15,30 |
| 306551007014 6 00 14 | % | 0,7 | 0,35 | 14 | 3 | 0,68 | 10 | 55 | 0,9 | 31,20 | 15,69 | 16,39 | 17,43 | 18,25 |
| 306551008008 6 00 08 | I | 0,8 | 0,40 | 8 | 3 | 0,75 | 4 | 55 | 1,0 | 60,00 | 8,90 | 9,21 | 9,80 | 10,48 |
| 306551008010 6 00 10 | I | 0,8 | 0,40 | 10 | 3 | 0,75 | 4 | 55 | 1,0 | 60,00 | 10,98 | 11,33 | 12,06 | 12,89 |
| 306551008012 6 00 12 | I | 0,8 | 0,40 | 12 | 3 | 0,75 | 4 | 55 | 1,0 | 60,00 | 13,04 | 13,45 | 14,31 | 15,30 |
| 306551008014 6 00 14 | % | 0,8 | 0,40 | 14 | 3 | 0,75 | 10 | 55 | 1,0 | 31,20 | – | – | – | – |
| 306551008016 6 00 16 | I | 0,8 | 0,40 | 16 | 3 | 0,75 | 4 | 55 | 1,0 | 60,00 | 17,17 | 17,69 | 18,83 | 20,13 |
| 306551010005 6 01 05 | I | 1,0 | 0,50 | 5 | 3 | 0,95 | 4 | 55 | 1,2 | 62,00 | 5,77 | 6,01 | 6,41 | 6,85 |
| 306551010010 6 01 10 | I | 1,0 | 0,50 | 10 | 3 | 0,95 | 4 | 55 | 1,2 | 62,00 | 10,98 | 11,33 | 12,06 | 12,89 |
| 306551010015 6 01 15 | I | 1,0 | 0,50 | 15 | 3 | 0,95 | 6 | 55 | 1,2 | 62,00 | 16,41 | 16,95 | 18,04 | – |
| 306551010020 6 01 20 | I | 1,0 | 0,50 | 20 | 3 | 0,95 | 6 | 55 | 1,2 | 62,00 | 21,59 | 22,25 | 23,68 | – |
| 306551010025 6 01 25 | I | 1,0 | 0,50 | 25 | 3 | 0,95 | 6 | 55 | 1,2 | 62,00 | 26,74 | 27,55 | – | – |
| 306551010030 6 01 30 | I | 1,0 | 0,50 | 30 | 3 | 0,95 | 6 | 65 | 1,2 | 63,00 | 32,46 | 33,44 | – | – |
| 306551012010 6 01 10 | I | 1,2 | 0,60 | 10 | 3 | 1,15 | 4 | 55 | 1,4 | 62,00 | 10,98 | 11,33 | 12,06 | 12,89 |
| 306551012015 6 01 15 | I | 1,2 | 0,60 | 15 | 3 | 1,15 | 6 | 55 | 1,4 | 62,00 | 16,41 | 16,95 | 18,04 | – |
| 306551015010 6 01 10 | I | 1,5 | 0,75 | 10 | 3 | 1,44 | 4 | 55 | 1,8 | 62,00 | 11,00 | 11,34 | 12,08 | 12,91 |
| 306551015015 6 01 15 | I | 1,5 | 0,75 | 15 | 3 | 1,44 | 4 | 55 | 1,8 | 62,00 | 16,16 | 16,65 | 17,72 | – |
| 306551015020 6 01 20 | I | 1,5 | 0,75 | 20 | 3 | 1,44 | 6 | 55 | 1,8 | 62,00 | 21,60 | 22,27 | – | – |
| 306551015025 6 01 25 | I | 1,5 | 0,75 | 25 | 3 | 1,44 | 6 | 55 | 1,8 | 62,00 | 26,76 | 27,57 | – | – |
| 306551018010 6 01 10 | % | 1,8 | 0,90 | 10 | 3 | 1,74 | 10 | 55 | 1,9 | 33,00 | 11,56 | 12,11 | 12,97 | – |
| 306551018020 6 01 20 | % | 1,8 | 0,90 | 20 | 3 | 1,74 | 10 | 55 | 1,9 | 33,00 | 22,06 | 22,84 | – | – |
| Альтернатива 30 6553 д Альтернатива 30 6554 д | о / u о / u | p to2,0 м p to3,0 м | м с хвостовик м с хвостовик | ом / with sh ом / with sh | ank 4 мм ank 6 мм | см / on page см / on page | 132 134 |
