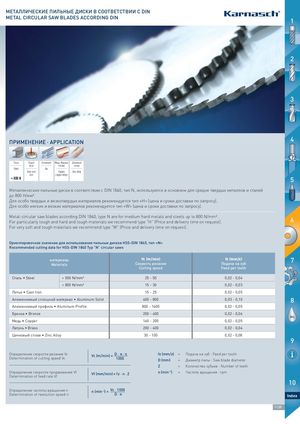

МЕТАЛЛИЧЕСКИЕ ПИЛЬНЫЕ ДИСКИ В СООТВЕТСТВИИ С DIN METAL CIRCULAR SAW BLADES ACCORDING DIN 1 2 3 ПРИМЕНЕНИЕ ∙ APPLICATION 4 Сталь Серый Алюминий Медь, Медные Цинковый чугун сплавы сплав Steel Alu Grey cast Copper, Zinc alloy iron copper alloys < 800 N 5 Металлические пильные диски в соответствии с DIN 1840, тип N, используются в основном для средне твердых металлов и сталей до 800 Н/мм². Для особо твердых и вязкотвердых материалов рекомендуется тип «Н» (цена и сроки доставки по запросу). Для особо мягких и вязких материалов рекомендуется тип «W» (цена и сроки доставки по запросу). Metal-circular saw blades according DIN 1840, type N are for medium hard metals and steels up to 800 N/mm².For particularly tough and hard and tough materials we recommend type "H" (Price and delivery time on request).6 For very soft and tough materials we recommend type "W" (Price and delivery time on request). Ориентировочное значение для использования пильных дисков HSS-DIN 1840, тип «N» Recommended cutting data for HSS-DIN 1840 Typ "N" circular saws материалы Vc (m/min) fz (mm/z) 7 Materials Скорость резания Подача на зуб Cutting speed Feed per tooth MAC Сталь • Steel < 500 N/mm² 25 - 50 0,02 - 0,04 < 800 N/mm² 15 - 30 0,02 - 0,03 Литье • Cast Iron 15 - 25 0,02 - 0,05 Алюминиевый сплошной материал • Aluminum Solid 400 - 800 0,03 - 0,10 8 Алюминиевый профиль • Aluminum Profile 800 - 1600 0,02 - 0,05 Бронза • Bronze 200 - 400 0,02 - 0,06 OIL Медь • Copper 160 - 200 0,02 - 0,05 Латунь • Brass 200 - 400 0,02 - 0,04 Цинковый сплав • Zinc Alloy 30 - 100 0,02 - 0,08 9 Определение скорости резания VcDetermination of cutting speed Vc Vc (m/min) = D · π · n1000 fz (mm/z) = Подача на зуб · Feed per toothD (mm)=Диаметр пилы · Saw blade diameter Z = Количество зубьев · Number of teeth Определение скорости продвижения VfDetermination of feed rate Vf Vf (mm/min) = fz · n · Z n (min-1) = Частота вращения · rpm 10 Определение частоты вращения n n (min–1) = Vc · 1000 Determination of revolution speed n D·π Index 1139 HINES
