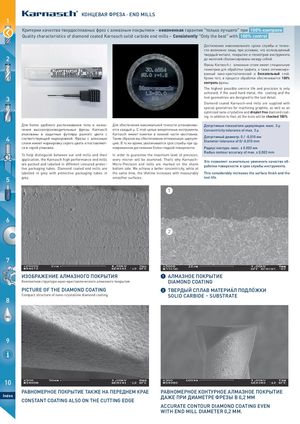

КОНЦЕВАЯ ФРЕЗА · END MILLS 1 Критерии качества твердосплавных фрез с алмазным покрытием - неизменная гарантия "только лучшего" при 100% контроле Quality characteristics of diamond coated Karnasch solid carbide end mills – Consistently "Only the best" with 100% control Достижение максимального срока службы и точно- сти возможно лишь при условии, что используемый твердый металл, покрытие и геометрия инструмента 2 до мелочей сбалансированы между собой. Фрезы Karnasch с алмазным слоем имеют специальную геометрию для обработки графита, а также оптимизиро- ванный нано-кристаллический и бескапельный слой. Кроме того, в процессе обработки обеспечивается 100% контроль фрезы. The highest possible service life and precision is only achieved, if the used hard metal, the coating and the 3 tool geometries are designed to the last detail. Diamond coated Karnasch-end mills are supplied with special geometries for machining graphite, as well as an optimized nano-crystalline and droplet free diamond coat- ing. In addition to that, all the tools will be checked 100% Для более удобного распознавания типа и назна- Для обеспечения максимальной точности устанавлива- Допустимые показатели циркуляции: макс. 3 μ чения высокопроизводительные фрезы Karnasch ется каждый μ. С этой целью микроточные инструменты Concentricity tolerance of max. 3 µ упакованы в защитные футляры разного цвета с Karnasch имеют пометки в нижней части хвостовика. 4 соответствующей маркировкой. Фрезы с алмазным Таким образом мы обеспечиваем оптимальную циркуля- Допустимый диаметр: 0 / -0,010 ммслоем имеют маркировку серого цвета и поставляют-цию. В то же время, увеличивается срок службы при од-Diameter tolerance of 0/-0,010 mm ся в серой упаковке. новременном достижении более гладкой поверхности. Радиус контура: макс. ± 0.002 мм Radius contour accuracy of max. ± 0,002 mm To help distinguish between our end mills and their In order to guarantee the maximum level of precision, application, the Karnasch high performance end mills every micron will be examined. That’s why Karnasch- Это позволяет значительно увеличить качество об- are packed and labelled in different coloured protec- Micro-Precision end mills are marked on the shank работки поверхности и срок службы инструмента. tive packaging tubes. Diamond coated end mills are bottom side. We achieve a better concentricity, while at labelled in grey with protective packaging tubes in the same time, the lifetime increases with measurably This considerably increases the surface finish and the 5 grey. smoother surfaces. tool life. 1 6 2 7 NES ИЗОБРАЖЕНИЕ АЛМАЗНОГО ПОКРЫТИЯ 1 АЛМАЗНОЕ ПОКРЫТИЕ Компактная структура нано-кристаллического алмазного покрытия DIAMOND COATING PICTURE OF THE DIAMOND COATING 2 ТВЕРДЫЙ СПЛАВ МАТЕРИÁЛ ПОДЛÓЖКИ Compact structure of nano-crystalline diamond coating. SOLID CARBIDE – SUBSTRATE 8 OIL 9 10 РАВНОМЕРНОЕ ПОКРЫТИЕ ТАКЖЕ НА ПЕРЕДНЕМ КРАЕ РАВНОМЕРНОЕ КОНТУРНОЕ АЛМАЗНОЕ ПОКРЫТИЕ Index CONSTANT COATING ALSO ON THE CUTTING EDGE ДАЖЕ ПРИ ДИАМЕТРЕ ФРЕЗЫ В 0,2 ММ ACCURATE CONTOUR DIAMOND COATING EVEN WITH END MILL DIAMETER 0,2 MM. MACHI
