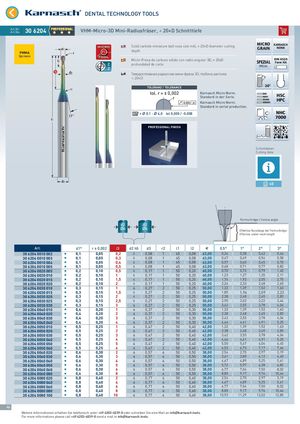

Art.Nr. 30620430 6204 PROFESSIONALPROFESSIONAL VHM-Micro-3D Mini-Radiusfräser, < 20×D Schnitttiefe
Solid carbide miniature ball nose slot mill, < 20×D diameter cutting PMMA depth Оргстекло Micro-Fresa de carburo sólido con radio angular 3D, < 20xD Z profundidad de corte 2 Твердосплавная радиусная мини-фреза 3D, глубина распила < 20×D TOLERANZ / TOLERANCE r2 tol. r = ± 0,002 Karnasch Micro Norm. r Standard in der Serie. 0,002 A Karnasch Micro Norm. Standard in serial production. ° d1* = 0,1 - 4,0 tol 0,000 / -0,008 17 PROFESSIONAL FINISH
MICRO
KARNASCH GRAIN NORM SPEZIAL DIN 6535 Form HA SPECIAL
20
HSC
HPC
Schnittdaten Cutting data
68
| d2 4 | d2 6 | Formsch Effektive Effective | räge / Incline Nutzlänge bei under-neck len | angle Formschräge gth | |||||||||
| Art. | d1 | r ± 0,002 | l3 | d2 h5 | d3 | r2 | l1 | l2 | € | 0,5° | 1° | 2° | 3° |
| 3062040010002 0 4 0 | I 0,1 | 0,05 | 0,2 | 4 | 0,08 | 1 | 45 | 0,08 | 63,00 | 0,36 | 0,38 | 0,42 | 0,46 |
| 3062040010003 0 4 0 | I 0,1 | 0,05 | 0,3 | 4 | 0,08 | 1 | 45 | 0,08 | 63,00 | 0,47 | 0,49 | 0,54 | 0,58 |
| 3062040010004 0 4 0 | I 0,1 | 0,05 | 0,4 | 4 | 0,08 | 1 | 45 | 0,08 | 63,00 | 0,57 | 0,60 | 0,65 | 0,70 |
| 3062040010005 0 4 0 | I 0,1 | 0,05 | 0,5 | 4 | 0,08 | 1 | 45 | 0,08 | 63,00 | 0,68 | 0,71 | 0,77 | 0,82 |
| 3062040020005 0 4 0 | I 0,2 | 0,10 | 0,5 | 4 | 0,17 | 1 | 50 | 0,20 | 60,00 | 0,70 | 0,73 | 0,79 | 1,45 |
| 3062040020010 0 4 0 | I 0,2 | 0,10 | 1 | 4 | 0,17 | 1 | 50 | 0,20 | 60,00 | 1,23 | 1,27 | 1,35 | 2,11 |
| 3062040020015 0 4 0 | I 0,2 | 0,10 | 1,5 | 4 | 0,17 | 1 | 50 | 0,20 | 60,00 | 1,74 | 1,92 | 2,05 | 2,75 |
| 3062040020020 0 4 0 | I 0,2 | 0,10 | 2 | 4 | 0,17 | 1 | 50 | 0,20 | 60,00 | 2,26 | 2,33 | 2,48 | 2,65 |
| 3062040030010 0 4 0 | I 0,3 | 0,15 | 1 | 4 | 0,27 | 2 | 50 | 0,25 | 50,00 | 1,32 | 1,39 | 1,52 | 1,63 |
| 3062040030015 0 4 0 | I 0,3 | 0,15 | 1,5 | 4 | 0,27 | 2 | 50 | 0,25 | 50,00 | 1,85 | 1,94 | 2,09 | 2,23 |
| 3062040030020 0 4 0 | I 0,3 | 0,15 | 2 | 4 | 0,27 | 2 | 50 | 0,25 | 50,00 | 2,38 | 2,48 | 2,65 | 2,83 |
| 3062040030025 0 4 0 | I 0,3 | 0,15 | 2,5 | 4 | 0,27 | 2 | 50 | 0,25 | 50,00 | 2,90 | 3,02 | 3,22 | 3,44 |
| 3062040030030 0 4 0 | I 0,3 | 0,15 | 3 | 4 | 0,27 | 2 | 50 | 0,25 | 50,00 | 3,42 | 3,55 | 3,78 | 4,04 |
| 3062040040010 0 4 0 | I 0,4 | 0,20 | 1 | 4 | 0,37 | 2 | 50 | 0,30 | 50,00 | 1,32 | 1,39 | 1,52 | 1,63 |
| 3062040040020 0 4 0 | I 0,4 | 0,20 | 2 | 4 | 0,37 | 2 | 50 | 0,30 | 50,00 | 2,38 | 2,48 | 2,65 | 2,83 |
| 3062040040030 0 4 0 | I 0,4 | 0,20 | 3 | 4 | 0,37 | 2 | 50 | 0,30 | 50,00 | 3,42 | 3,55 | 3,78 | 4,04 |
| 3062040040040 0 4 0 | I 0,4 | 0,20 | 4 | 4 | 0,37 | 2 | 50 | 0,30 | 50,00 | 4,46 | 4,61 | 4,91 | 5,25 |
| 3062040050010 0 4 0 | I 0,5 | 0,25 | 1 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 1,32 | 1,39 | 1,52 | 1,63 |
| 3062040050020 0 4 0 | I 0,5 | 0,25 | 2 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 2,38 | 2,48 | 2,65 | 2,83 |
| 3062040050030 0 4 0 | I 0,5 | 0,25 | 3 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 3,42 | 3,55 | 3,78 | 4,04 |
| 3062040050040 0 4 0 | I 0,5 | 0,25 | 4 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 4,46 | 4,61 | 4,91 | 5,25 |
| 3062040050050 0 4 0 | I 0,5 | 0,25 | 5 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 5,50 | 5,67 | 6,04 | 6,45 |
| 3062040050060 0 4 0 | I 0,5 | 0,25 | 6 | 4 | 0,47 | 2 | 50 | 0,40 | 42,00 | 6,53 | 6,73 | 7,17 | 7,66 |
| 3062040060020 0 4 0 | I 0,6 | 0,30 | 2 | 4 | 0,57 | 4 | 50 | 0,50 | 38,00 | 2,54 | 2,70 | 2,97 | 3,19 |
| 3062040060030 0 4 0 | I 0,6 | 0,30 | 3 | 4 | 0,57 | 4 | 50 | 0,50 | 38,00 | 3,61 | 3,80 | 4,12 | 4,40 |
| 3062040060040 0 4 0 | I 0,6 | 0,30 | 4 | 4 | 0,57 | 4 | 50 | 0,50 | 38,00 | 4,67 | 4,89 | 5,25 | 5,61 |
| 3062040060050 0 4 0 | I 0,6 | 0,30 | 5 | 4 | 0,57 | 4 | 50 | 0,50 | 38,00 | 5,72 | 5,97 | 6,38 | 6,82 |
| 3062040060060 0 4 0 | I 06 | 030 | 6 | 4 | 057 | 4 | 50 | 050 | 3800 | 6,77 | 7,04 | 7,50 | 8,02 |
| 3062040060080 0 4 0 | , I 0,6 | , 0,30 | 8 | 4 | , 0,57 | 4 | 50 | , 0,50 | , 38,00 | 8,85 | 9,17 | 9,76 | 10,44 |
| 3062040080020 0 4 0 | I 0,8 | 0,40 | 2 | 4 | 0,77 | 4 | 50 | 0,60 | 38,00 | 2,54 | 2,70 | 2,97 | 3,19 |
| 3062040080040 0 4 0 | I 0,8 | 0,40 | 4 | 4 | 0,77 | 4 | 50 | 0,60 | 38,00 | 4,67 | 4,89 | 5,25 | 5,61 |
| 3062040080060 0 4 0 | I 0,8 | 0,40 | 6 | 4 | 0,77 | 4 | 50 | 0,60 | 38,00 | 6,77 | 7,04 | 7,50 | 8,02 |
| 3062040080080 0 4 0 | I 0,8 | 0,40 | 8 | 4 | 0,77 | 4 | 50 | 0,60 | 38,00 | 8,85 | 9,17 | 9,76 | 10,44 |
| 3062040080100 0 4 1 | I 0,8 | 0,40 | 10 | 4 | 0,77 | 4 | 50 | 0,60 | 38,00 | 10,93 | 11,29 | 12,02 | 12,85 |
