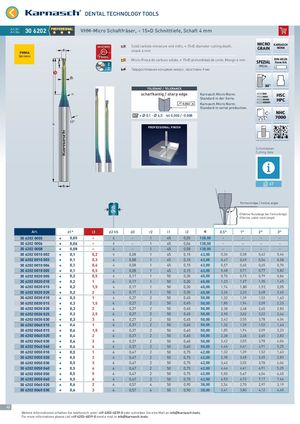

Art.Nr. 30620230 6202 PROFESSIONALPROFESSIONAL VHM-Micro Schaftfräser, < 15×D Schnitttiefe, Schaft 4 mm
MICRO Solid carbide miniature end mills, < 15×D diameter cutting depth, KARNASCH GRAIN NORM PMMA shank 4 mm
Оргстекло
Micro-Fresa de carburo sólido, < 15×D profundidad de corte, Mango 4 mm SPEZIAL DIN 6535
Z Form HA 2 SPECIAL Твердосплавная концевая микро , хвостовик 4 мм
r 2
17°
TOLERANZ / TOLERANCE scharfkantig / sharp edge 0,002 A d1* = 0,1 - 4,0 tol 0,000 / -0,008
PROFESSIONAL FINISH
30 Karnasch Micro Norm. HSC Standard in der Serie. HPC Karnasch Micro Norm. Standard in serial production.
Schnittdaten Cutting data
67
Formschräge / Incline angle d2 4
| Effektive Effective | Nutzlänge bei under-neck len | Formschräge gth | |||||||||||
| Art. | d1 | l3 | d2 h5 | d3 | r2 | l1 | l2 | € | 0,5° | 1° | 2° | 3° | |
| 3062020005 6 00 | I | 0,05 | – | 4 | – | 1 | 45 | 0,05 | 128,00 | – | – | – | – |
| 3062020006 6 00 | I | 0,06 | – | 4 | – | 1 | 45 | 0,06 | 128,00 | – | – | – | – |
| 3062020008 6 00 | I | 0,08 | – | 4 | – | 1 | 45 | 0,08 | 128,00 | – | – | – | – |
| 3062020010002 6 00 00 | I | 0,1 | 0,2 | 4 | 0,08 | 1 | 45 | 0,15 | 63,00 | 0,36 | 0,38 | 0,42 | 0,46 |
| 3062020010003 6 00 00 | I | 0,1 | 0,3 | 4 | 0,08 | 1 | 45 | 0,15 | 63,00 | 0,47 | 0,49 | 0,54 | 0,58 |
| 3062020010004 6 00 00 | I | 0,1 | 0,4 | 4 | 0,08 | 1 | 45 | 0,15 | 63,00 | 0,57 | 0,60 | 0,65 | 0,70 |
| 3062020010005 6 00 00 | I | 0,1 | 0,5 | 4 | 0,08 | 1 | 45 | 0,15 | 63,00 | 0,68 | 0,71 | 0,77 | 0,82 |
| 3062020020005 6 00 00 | I | 0,2 | 0,5 | 4 | 0,17 | 1 | 50 | 0,30 | 60,00 | 0,70 | 0,73 | 0,79 | 0,84 |
| 3062020020010 6 00 01 | I | 0,2 | 1 | 4 | 0,17 | 1 | 50 | 0,30 | 60,00 | 1,23 | 1,27 | 1,35 | 1,45 |
| 3062020020015 6 00 01 | I | 0,2 | 1,5 | 4 | 0,17 | 1 | 50 | 0,30 | 60,00 | 1,74 | 1,80 | 1,92 | 2,05 |
| 3062020020020 6 00 02 | I | 0,2 | 2 | 4 | 0,17 | 1 | 50 | 0,30 | 60,00 | 2,26 | 2,33 | 2,48 | 2,65 |
| 3062020030010 6 00 01 | I | 0,3 | 1 | 4 | 0,27 | 2 | 50 | 0,45 | 50,00 | 1,32 | 1,39 | 1,52 | 1,63 |
| 3062020030015 6 00 01 | I | 0,3 | 1,5 | 4 | 0,27 | 2 | 50 | 0,45 | 50,00 | 1,85 | 1,94 | 2,09 | 2,23 |
| 3062020030020 6 00 02 | I | 0,3 | 2 | 4 | 0,27 | 2 | 50 | 0,45 | 50,00 | 2,38 | 2,48 | 2,65 | 2,83 |
| 3062020030025 6 00 02 | I | 0,3 | 2,5 | 4 | 0,27 | 2 | 50 | 0,45 | 50,00 | 2,90 | 3,02 | 3,22 | 3,44 |
| 3062020030030 6 00 03 | I | 0,3 | 3 | 4 | 0,27 | 2 | 50 | 0,45 | 50,00 | 3,42 | 3,55 | 3,78 | 4,04 |
| 3062020040010 6 00 01 | I | 0,4 | 1 | 4 | 0,37 | 2 | 50 | 0,60 | 50,00 | 1,32 | 1,39 | 1,52 | 1,63 |
| 3062020040015 6 00 01 | I | 0,4 | 1,5 | 4 | 0,37 | 2 | 50 | 0,60 | 50,00 | 1,85 | 1,94 | 2,09 | 2,23 |
| 3062020040020 6 00 02 | I | 0,4 | 2 | 4 | 0,37 | 2 | 50 | 0,60 | 50,00 | 2,38 | 2,48 | 2,65 | 2,83 |
| 3062020040030 6 00 03 | I | 0,4 | 3 | 4 | 0,37 | 2 | 50 | 0,60 | 50,00 | 3,42 | 3,55 | 3,78 | 4,04 |
| 3062020040040 6 00 04 | I | 0,4 | 4 | 4 | 0,37 | 2 | 50 | 0,60 | 50,00 | 4,46 | 4,61 | 4,91 | 5,25 |
| 3062020050010 6 00 01 | I | 0,5 | 1 | 4 | 0,47 | 2 | 50 | 0,75 | 42,00 | 1,32 | 1,39 | 1,52 | 1,63 |
| 3062020050020 6 00 02 | I | 0,5 | 2 | 4 | 0,47 | 2 | 50 | 0,75 | 42,00 | 2,38 | 2,48 | 2,65 | 2,83 |
| 3062020050030 6 00 03 | I | 0,5 | 3 | 4 | 0,47 | 2 | 50 | 0,75 | 42,00 | 3,42 | 3,55 | 3,78 | 4,04 |
| 3062020050040 6 00 04 | I | 0,5 | 4 | 4 | 0,47 | 2 | 50 | 0,75 | 42,00 | 4,46 | 4,61 | 4,91 | 5,25 |
| 3062020050050 6 00 05 | I | 0,5 | 5 | 4 | 0,47 | 2 | 50 | 0,75 | 42,00 | 5,50 | 5,67 | 6,04 | 6,45 |
| 3062020050060 6 00 06 | I | 0,5 | 6 | 4 | 0,47 | 2 | 50 | 0,75 | 42,00 | 6,53 | 6,73 | 7,17 | 7,66 |
| 3062020060020 6 00 02 | I | 0,6 | 2 | 4 | 0,57 | 4 | 50 | 0,90 | 38,00 | 2,54 | 2,70 | 2,97 | 3,19 |
| 3062020060030 6 00 03 | I | 0,6 | 3 | 4 | 0,57 | 4 | 50 | 0,90 | 38,00 | 3,61 | 3,80 | 4,12 | 4,40 |
