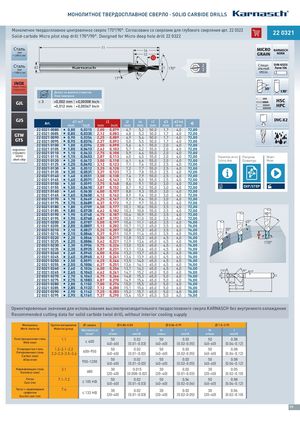

Каталог микроинструмента Karnasch 2021 - страница 99

МОНОЛИТНОЕ ТВЕРДОСПЛАВНОЕ СВЕРЛО · SOLID CARBIDE DRILLS Монолитное твердосплавное центровочное сверло 170°/90°. Согласовано со сверлами для глубокого сверления арт. 22 0322 Solid-carbide Micro pilot step drill 170°/90°. Designed for Micro deep hole drill 22 0322 22 220321 0321 l1 Сталь l4 MICRO KARNASCH steel < 1200 Н/мм2 l2 GRAIN NORM l3 Z Специ- DIN 6535 Сталь d2 90° d1 170° альный Form HA steel 2 < 1500 Н/мм2 SPECIAL d3 17° INOX Нерж сталь STAINLESS STEEL 30° Допуск на диаметр отверстия 170° m7 Hole tolerance ≤3 +0,002 mm | +0,00008 Inch HSC GJL +0,012 mm | +0,00047 Inch HPC GJS d1 m7 l3 l2 l4 l1 d3 d2 h6 DVC-X2 Art. € mm Inch mm Inch mm mm mm mm mm 22 0321 0080 2203210080  0,80 0,0315 2,00 0,079 4,7 5,2 50,0 1,7 4,0 72,00 22 0321 0085 2203210085  0,85 0,0335 2,12 0,083 4,8 5,3 50,0 1,7 4,0 72,00 GTW 22 0321 0090 2203210090  0,90 0,0354 2,25 0,089 4,9 5,4 50,0 1,7 4,0 72,00 GTS 22 0321 0095 2203210095  0,95 0,0374 2,37 0,093 5,0 5,5 50,0 1,7 4,0 72,00 22 0321 0100 2203210100  1,00 0,0394 2,50 0,098 5,6 6,1 55,0 2,0 4,0 72,00 коротко- 22 0321 0105 2203210105  1,05 0,0413 2,62 0,103 5,7 6,2 55,0 2,0 4,0 72,00 стружеч- 22 0321 0110 2203210110  1,10 0,0433 2,75 0,108 5,9 6,4 55,0 2,0 4,0 72,00 ного 22 0321 0115 2203210115  1,15 0,0453 2,87 0,113 6,0 6,5 55,0 2,0 4,0 72,00 Параметры резки Рисунки Видео short chip 22 0321 0120 2203210120  1,20 0,0472 3,00 0,118 6,1 6,6 55,0 2,0 4,0 72,00 Cutting data Drawings Movie 22 0321 0125 2203210125  1,25 0,0492 3,12 0,123 7,1 7,6 55,0 2,5 4,0 72,00 22 0321 0130 2203210130  1,30 0,0512 3,25 0,128 7,2 7,7 55,0 2,5 4,0 72,00 22 0321 0135 2203210135  1,35 0,0531 3,37 0,133 7,3 7,8 55,0 2,5 4,0 72,00 22 0321 0140 2203210140  1,40 0,0551 3,50 0,138 7,4 7,9 55,0 2,5 4,0 72,00 22 0321 0145 2203210145  1,45 0,0571 3,62 0,143 7,5 8,0 55,0 2,5 4,0 72,00 22 0321 0150 2203210150  1,50 0,0591 3,75 0,148 8,6 9,1 55,0 3,0 4,0 72,00 22 0321 0155 2203210155  1,55 0,0610 3,87 0,152 8,7 9,2 55,0 3,0 4,0 72,00 DXF/STEP 22 0321 0160 2203210160  1,60 0,0630 4,00 0,157 8,8 9,3 55,0 3,0 4,0 72,00 22 0321 0165 2203210165  1,65 0,0650 4,12 0,162 8,9 9,4 55,0 3,0 4,0 72,00 2203210170 22 0321 0170  1,70 0,0669 4,25 0,167 9,1 9,6 55,0 3,0 4,0 72,00 22 0321 0175 2203210175  1,75 0,0689 4,37 0,172 9,2 9,7 55,0 3,0 4,0 72,00 90° 2203210180 22 0321 0180  1,80 0,0709 4,50 0,177 10,1 10,6 55,0 3,5 4,0 72,00 22 0321 0185 2203210185  1,85 0,0728 4,62 0,182 10,3 10,8 55,0 3,5 4,0 72,00 2203210190 22 0321 0190  1,90 0,0748 4,75 0,187 10,4 10,9 55,0 3,5 4,0 72,00 90° 22 0321 0195 2203210195  1,95 0,0768 4,87 0,192 10,5 11,0 55,0 3,5 4,0 72,00 2203210200 22 0321 0200  2,00 0,0787 5,00 0,197 10,6 11,1 65,0 3,5 6,0 76,00 45° 22 0321 0205 2203210205  2,05 0,0807 5,12 0,202 10,7 11,2 65,0 3,5 6,0 76,00 2203210210 22 0321 0210  2,10 0,0827 5,25 0,207 10,8 11,3 65,0 3,5 6,0 76,00 30° 22 0321 0215 2203210215  2,15 0,0846 5,37 0,211 10,9 11,4 65,0 3,5 6,0 76,00 2203210220 22 0321 0220  2,20 0,0866 5,50 0,217 12,8 13,3 65,0 4,5 6,0 76,00 170° 22 0321 0225 2203210225  2,25 0,0886 5,62 0,221 12,9 13,4 65,0 4,5 6,0 76,00 170° 2203210230 22 0321 0230  2,30 0,0906 5,75 0,226 13,0 13,5 65,0 4,5 6,0 76,00 22 0321 0235 2203210235  2,35 0,0925 5,87 0,231 13,1 13,6 65,0 4,5 6,0 76,00 2203210240 22 0321 0240  2,40 0,0945 6,00 0,236 13,2 13,7 65,0 4,5 6,0 76,00 22 0321 0245 2203210245  2,45 0,0965 6,12 0,241 13,4 13,9 65,0 4,5 6,0 76,00 2203210250 22 0321 0250  2,50 0,0591 6,25 0,246 13,5 14,0 65,0 4,5 6,0 76,00 22 0321 0255 2203210255  2,55 0,1004 6,37 0,251 13,6 14,1 65,0 4,5 6,0 76,00 2203210260 22 0321 0260  2,60 0,1024 6,50 0,256 13,7 14,2 65,0 4,5 6,0 76,00 170° 90° 22 0321 0265 2203210265  2,65 0,1043 6,62 0,261 14,7 15,2 65,0 5,0 6,0 76,00 17° 2203210270 22 0321 0270  2,70 0,1063 6,75 0,266 14,8 15,3 65,0 5,0 6,0 76,00 d3 d1 d2 22 0321 0275 2203210275  2,75 0,1083 6,87 0,270 14,9 15,4 65,0 5,0 6,0 76,00 2203210280 22 0321 0280  2,80 0,1102 7,00 0,276 15,0 15,5 65,0 5,0 6,0 76,00 l3 l2 22 0321 0285 2203210285  2,85 0,1122 7,12 0,280 15,1 15,6 65,0 5,0 6,0 76,00 l4 2203210290 22 0321 0290  2,90 0,1142 7,25 0,285 15,2 15,7 65,0 5,0 6,0 76,00 l1 22 0321 0295 2203210295  2,95 0,1161 7,37 0,290 15,4 15,9 65,0 5,0 6,0 76,00 Ориентировочные значения для использования высокопроизводительного твердосплавного сверла KARNASCH без внутреннего охлаждения Recommended cutting data for solid carbide twist drill, without interior cooling supply Материалы Группа материалов  сверла  0.80–0.85  0.86–0.99  1.0–2.95 Work material Material group Жесткость в Vc f Vc f Vc f Н/мм2 м/мин мм/об. м/мин мм/об. м/мин мм/об. Конструкционная сталь 1.1 50 0.02 50 0.03 50 0.08 Mild steel ≤ 600 (40–60) (0.01–0.03) (40–60) (0.02–0.05) (40–60) (0.04–0.12) Углеродистая сталь 1.2–2.1–2.2 50 0.02 50 0.03 50 0.08 Легированная сталь 600–950 2.2–2.3–2.5–2.6 (40–60) (0.01–0.03) (40–60) (0.02–0.05) (40–60) (0.04–0.12) Carbon steel Alloy steel 50 0.02 50 0.03 50 0.08 950–1200 (40–60) (0.01–0.03) (40–60) (0.02–0.05) (40–60) (0.04–0.12) Нержавеющая сталь 3.1 30 0.015 30 0.02 30 0.05 Stainless steel 680 (20–40) (0.008–0.02) (20–40) (0.01–0.03) (20–40) (0.02–0.10) Литье 7.1–7.2 50 0.02 50 0.04 50 0.08 Cast iron ≤ 105 HB (40–60) (0.01–0.03) (40–60) (0.02–0.06) (40–60) (0.04–0.12) Чугун с шаровидным 7.4 30 0.02 30 0.03 30 0.06 графитом ≤ 133 HB Ductile cast iron (20–40) (0.01–0.03) (20–40) (0.02–0.05) (20–40) (0.02–0.10) 99
