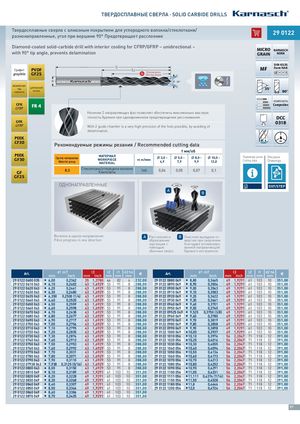

Каталог микроинструмента Karnasch 2021 - страница 97
Навигация
Каталог прямошлифовальные машины Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог стоматологического инструмента Karnasch 2021
Основной каталог Karnasch 2021
| Твердосплавные сверла с алмазным покрытием для углеродного волокна/стеклоткани/ | 29 0122290122 | |||
| разнонаправленные, угол при вершине 90° Предотвращает расслоение | ||||
| Diamond-coated solid-carbide drill with interior cooling for CFRP/GFRP – unidirectional – | ||||
| MICRO | ||||
| with 90° tip angle, prevents delamination | KARNASCH | |||
| GRAIN | NORM | |||
| l | DIN 6535 | |||
| PVDF 1 | l | MF | Form HAK | |
| Графит | 2 |
| graphite | GF25 | Полезная длина | |
| Effective length | |||
| Z |
| d2 | d 90° | ||
| 1 | 2 | ||
| компози- |
| ты | ЦИРКОНИЙ | 35° | ||
| ZIRCONIA | 90° | |||
| COMPOSITES | ||||
| композиты | ||||
| CFK | FR 4 | Composites |
CFRP Наличие 2 направляющих фаз позволяет обеспечить максимально высокую точность бурения при одновременном предотвращении расслаивания. DCC GFK 0318
GFRP With 2 guide chamfer is a very high precision of the hols possible, by avoiding of delamination.
PEEK
CF30 Рекомендуемые режимы резания / Recommended cutting data
f мм/об PEEK МАТЕРИАЛ
| GF30 | Группа материалов | 3,0 - | 5,0 - | 8,0 - | 10,0 - | Параметры резки | Рисунки | ||||
| WORKPIECE | vc м/мин | Cutting data | Drawings | ||||||||
| Material group | MATERIAL | 4,9 | 7,9 | 9,9 | 12,0 | ||||||
| 8.3 | Стеклоткань/углеродное волокно | 160 | 0,04 | 0,05 | 0,07 | 0,1 |
GF Композиты GF25 ОДНОНАПРАВЛЕННЫЕ 140° DXF/STEP
A 90° B
| Волокна в одном направлении | A | Расслоение и | B | Очистное выходное от- |
| Fibre progress in one direction | образование | верстие при сверлении |
заусенцев с благодаря оптимизиро- помощью ванной направляющей обычных сверл. бурового инструмента.
| Art. | d mm | 1 m7 Inch | mm | l3 m Inch | l2 m | l1 mm | d2 h6 mm | € | Art. | d mm | 1 m7 Inch | mm | l | 3 Inch | l2 mm | l1 mm | d2 h6 mm | € |
| 2901220600035 0 0 0 | I 6,00 | 0,2362 | 35 | 1,3780 | 44 | 82 | 6 | 232,00 | 2901220880049 0 0 0 | I 8,80 | 0,3465 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220610043 0 0 0 | I 6,10 | 0,2402 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220890049 0 0 0 | I 8,90 | 0,3504 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220620043 0 0 0 | I 6,20 | 0,2441 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220900049 0 0 0 | I 9,00 | 0,3543 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220630043 0 0 0 | I 6,30 | 0,2480 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220910049 0 0 0 | I 9,10 | 0,3583 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220635043 0 0 0 | I 6,350 | 0,2500 (1/4) | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220920049 0 0 0 | I 9,20 | 0,3622 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220640043 0 0 0 | I 6,40 | 0,2520 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220930049 0 0 0 | I 9,30 | 0,3661 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220650043 0 0 0 | I 6,50 | 0,2559 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220940049 0 0 0 | I 9,40 | 0,3701 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220660043 0 0 0 | I 6,60 | 0,2598 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220950049 0 0 0 | I 9,50 | 0,3740 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220670043 0 0 0 | I 6,70 | 0,2638 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 29012209525049 0 0 | I 9,525 | 0,3750 (3/8) | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220680043 0 0 0 | I 6,80 | 0,2677 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220960049 0 0 0 | I 9,60 | 0,3780 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220690043 0 0 0 | I 6,90 | 0,2717 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220970049 0 0 0 | I 9,70 | 0,3819 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220700043 0 0 0 | I 7,00 | 0,2756 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220980049 0 0 0 | I 9,80 | 0,3858 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220710043 0 0 0 | I 7,10 | 0,2795 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901220990049 0 0 0 | I 9,90 | 0,3898 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220720043 0 0 0 | I 7,20 | 0,2835 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221000049 0 1 0 | I10,00 | 0,3937 | 49 | 1 | ,9291 | 61 | 103 | 10 | 351,00 |
| 2901220730043 0 0 0 | I 7,30 | 0,2874 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221010056 0 1 0 | I10,10 | 0,3976 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220740043 0 0 0 | I 7,40 | 0,2913 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221020056 0 1 0 | I10,20 | 0,4016 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220750043 0 0 0 | I 7,50 | 0,2953 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221030056 0 1 0 | I10,30 | 0,4055 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220760043 0 0 0 | I 7,60 | 0,2992 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221040056 0 1 0 | I10,40 | 0,4094 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220770043 0 0 0 | I 7,70 | 0,3031 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221050056 0 1 0 | I10,50 | 0,4134 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220780043 0 0 0 | I 7,80 | 0,3071 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221060056 0 1 0 | I10,60 | 0,4173 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220790043 0 0 0 | I 7,90 | 0,3110 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221070056 0 1 0 | I10,70 | 0,4213 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 29012207938043 0 0 | I 7,938 | 0,3125 (5/16) | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221080056 0 1 0 | I10,80 | 0,4252 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220800043 0 0 0 | I 8,00 | 0,3150 | 43 | 1,6929 | 53 | 91 | 8 | 288,00 | 2901221090056 0 1 0 | I10,90 | 0,4291 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220810049 0 0 0 | I 8,10 | 0,3189 | 49 | 1,9291 | 61 | 103 | 10 | 351,00 | 2901221100056 0 1 0 | I11,00 | 0,4331 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220820049 0 0 0 | I 8,20 | 0,3228 | 49 | 1,9291 | 61 | 103 | 10 | 351,00 | 2901221111056 0 1 0 | I11,111 | 0,4374 (7/16) | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220830049 0 0 0 | I 8,30 | 0,3268 | 49 | 1,9291 | 61 | 103 | 10 | 351,00 | 2901221150056 0 1 0 | I11,50 | 0,4528 | 56 | 2 | ,2047 | 71 | 118 | 12 | 391,00 |
| 2901220840049 0 0 0 | I 840 | 03307 | 49 | 19291 | 61 | 103 | 10 | 35100 | 2901221180056 0 1 0 | I118 | 04646 | 56 | 2 | 2047 | 71 | 118 | 12 | 39100 |
| 2901220850049 0 0 0 | , I 8,50 | , 0,3346 | 49 | , 1,9291 | 61 | 103 | 10 | , 351,00 | 2901221200056 0 1 0 | , I12,0 | , 0,4724 | 56 | 2 | , ,2047 | 71 | 118 | 12 | , 391,00 |
| 2901220860049 0 0 0 | I 8,60 | 0,3386 | 49 | 1,9291 | 61 | 103 | 10 | 351,00 | ||||||||||
| 2901220870049 0 0 0 | I 8,70 | 0,3425 | 49 | 1,9291 | 61 | 103 | 10 | 351,00 |
