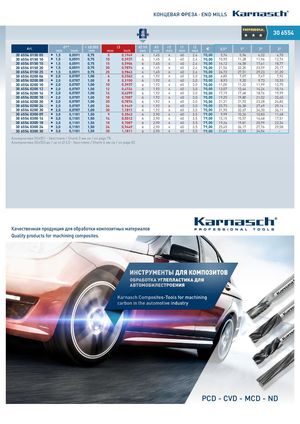

Каталог микроинструмента Karnasch 2021 - страница 85
Навигация
Каталог прямошлифовальные машины Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог стоматологического инструмента Karnasch 2021
Основной каталог Karnasch 2021
| d2 6 | 306554 6 | ||||||||||||||
| Art. | d mm | 1 Inch | r ±0,002 mm | mm | l3 Inch | d2 h5 mm | d3 mm | r2 mm | l1 mm | l2 mm | € | 0,5° | 1° | 2° | 3° |
| 306554015005 6 01 05 | I 1,5 | 0,0591 | 0,75 | 5 | 0,1969 | 6 | 1,45 | 4 | 60 | 2,4 | 70,00 | 5,74 | 5,96 | 6,32 | 6,70 |
| 306554015010 6 01 10 | I 1,5 | 0,0591 | 0,75 | 10 | 0,3937 | 6 | 1,45 | 4 | 60 | 2,4 | 70,00 | 10,95 | 11,28 | 11,96 | 12,74 |
| 306554015015 6 01 15 | I 1,5 | 0,0591 | 0,75 | 15 | 0,5906 | 6 | 1,45 | 4 | 60 | 2,4 | 70,00 | 16,12 | 16,58 | 17,61 | 18,77 |
| 306554015020 6 01 20 | I 1,5 | 0,0591 | 0,75 | 20 | 0,7874 | 6 | 1,45 | 6 | 60 | 2,4 | 70,00 | 21,56 | 22,20 | 23,59 | 25,17 |
| 306554015025 6 01 25 | I 1,5 | 0,0591 | 0,75 | 25 | 0,9843 | 6 | 1,45 | 6 | 60 | 2,4 | 70,00 | 26,72 | 27,51 | 29,23 | 31,20 |
| 306554020006 6 02 06 | I 2,0 | 0,0787 | 1,00 | 6 | 0,2362 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 6,85 | 7,07 | 7,47 | 7,92 |
| 306554020008 6 02 08 | I 2,0 | 0,0787 | 1,00 | 8 | 0,3150 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 8,93 | 9,20 | 9,73 | 10,33 |
| 306554020010 6 02 10 | I 2,0 | 0,0787 | 1,00 | 10 | 0,3937 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 11,00 | 11,32 | 11,99 | 12,75 |
| 306554020012 6 02 12 | I 2,0 | 0,0787 | 1,00 | 12 | 0,4724 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 13,07 | 13,44 | 14,24 | 15,16 |
| 306554020016 6 02 16 | I 2,0 | 0,0787 | 1,00 | 16 | 0,6299 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 17,19 | 17,68 | 18,76 | 19,99 |
| 306554020018 6 02 18 | I 2,0 | 0,0787 | 1,00 | 18 | 0,7087 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 19,25 | 19,80 | 21,02 | 22,40 |
| 306554020020 6 02 20 | I 2,0 | 0,0787 | 1,00 | 20 | 0,7874 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 21,31 | 21,92 | 23,28 | 24,82 |
| 306554020024 6 02 24 | I 2,0 | 0,0787 | 1,00 | 24 | 0,9449 | 6 | 1,92 | 6 | 60 | 3,0 | 70,00 | 25,73 | 26,38 | 27,69 | 29,14 |
| 306554020030 6 02 30 | I 2,0 | 0,0787 | 1,00 | 30 | 1,1811 | 6 | 1,92 | 6 | 60 | 3,0 | 70,00 | 31,90 | 32,67 | 34,30 | 36,11 |
| 306554030009 6 03 09 | I 3,0 | 0,1181 | 1,50 | 9 | 0,3543 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 9,99 | 10,26 | 10,83 | 11,48 |
| 306554030014 6 03 14 | I 3,0 | 0,1181 | 1,50 | 14 | 0,5512 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 15,15 | 15,57 | 16,48 | 17,51 |
| 306554030018 6 03 18 | I 3,0 | 0,1181 | 1,50 | 18 | 0,7087 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 19,26 | 19,81 | 20,99 | 22,34 |
| 306554030024 6 03 24 | I 3,0 | 0,1181 | 1,50 | 24 | 0,9449 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 25,45 | 26,17 | 27,76 | 29,58 |
| 306554030030 6 03 30 | I 3,0 | 0,1181 | 1,50 | 30 | 1,1811 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 31,62 | 32,53 | 34,54 | – |
Альтернатива 30 6551 - Хвостовик / Shank 3 мм см / on page 78 Альтернатива 30 6553 до / up to 2,0 - Хвостовик / Shank 4 мм см / on page 82
Качественная продукция для обработки композитных материалов
Quality products for machining composites.
