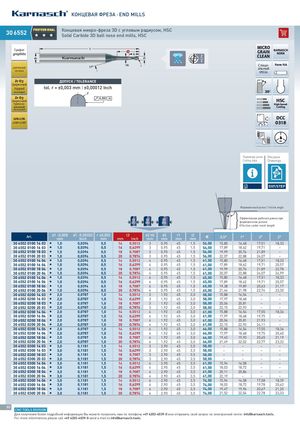

КОНЦЕВАЯ ФРЕЗА · END MILLS PROFESSIONAL Концевая микро-фреза 3D с угловым радиусом, HSC 306552 30 6552 Solid Carbide 3D ball nose end mills, HSC Графит MICRO KARNASCH graphite GRAIN NORM Z CLEAN 2 r Специ- Form HA ЦИРКОНИЙ ZIRCONIUM альный SPECIAL Zr O2 ДОПУСК / TOLERANCE Цирконий hipped tol. r = ±0,003 mm | ±0,00012 Inch Zircon hipped r 30° Zr O2 0,003 A Цирконий HSC прессо- High-Speed- ванный Cutting Zircon pressed GFK-CFK DCC GFRP-CFRP 0318 Параметры резки Рисунки Cutting data Drawings DXF/STEP Формовочный уклон / Incline angle d2 d2 d2 Эффективная рабочая длина при 3 4 6 формовочном уклоне Effective under-neck length Art. d1 -0,008 d1 -0,00032 r ±0,003 l3 d2 h5 d3 l1 l2 mm Inch mm mm Inch mm mm mm mm € 0,5° 1° 2° 3° 30655201001403 30 6552 0100 14 03 I 1,0 0,0394 0,5 14 0,5512 3 0,95 45 1,5 56,00 15,80 16,48 17,51 18,33 30655201001603 30 6552 0100 16 03 I 1,0 0,0394 0,5 16 0,6299 3 0,95 45 1,5 56,00 17,89 18,62 19,71 – 30655201001803 30 6552 0100 18 03 I 1,0 0,0394 0,5 18 0,7087 3 0,95 45 1,5 56,00 19,99 20,76 21,89 – 30655201002003 30 6552 0100 20 03 I 1,0 0,0394 0,5 20 0,7874 3 0,95 45 1,5 56,00 22,07 22,88 24,07 – 30655201001404 30 6552 0100 14 04 I 1,0 0,0394 0,5 14 0,5512 4 0,95 45 1,5 61,00 15,80 16,48 17,51 18,33 30655201001604 30 6552 0100 16 04 I 1,0 0,0394 0,5 16 0,6299 4 0,95 45 1,5 61,00 17,89 18,62 19,71 20,57 30655201001804 30 6552 0100 18 04 I 1,0 0,0394 0,5 18 0,7087 4 0,95 45 1,5 61,00 19,99 20,76 21,89 22,78 30655201002004 30 6552 0100 20 04 I 1,0 0,0394 0,5 20 0,7874 4 0,95 45 1,5 61,00 20,07 22,88 24,07 24,99 30655201001406 30 6552 0100 14 06 I 1,0 0,0394 0,5 14 0,5512 6 0,95 45 1,5 65,00 15,80 16,48 17,51 18,33 30655201001606 30 6552 0100 16 06 I 1,0 0,0394 0,5 16 0,6299 6 0,95 45 1,5 65,00 17,89 18,62 19,71 20,57 30655201001806 30 6552 0100 18 06 I 1,0 0,0394 0,5 18 0,7087 6 0,95 45 1,5 65,00 19,38 19,89 20,63 21,17 30655201002006 30 6552 0100 20 06 I 1,0 0,0394 0,5 20 0,7874 6 0,95 45 1,5 65,00 21,44 21,98 22,74 23,30 30655202001403 30 6552 0200 14 03 I 2,0 0,0787 1,0 14 0,5512 3 1,92 45 3,0 58,00 15,88 16,54 – – 30655202001603 30 6552 0200 16 03 I 2,0 0,0787 1,0 16 0,6299 3 1,92 45 3,0 58,00 17,97 18,68 – – 30655202001803 30 6552 0200 18 03 I 2,0 0,0787 1,0 18 0,7087 3 1,92 45 3,0 58,00 20,06 20,81 – – 30655202002003 30 6552 0200 20 03 I 2,0 0,0787 1,0 20 0,7874 3 1,92 45 3,0 58,00 22,15 22,93 – – 30655202001404 30 6552 0200 14 04 I 2,0 0,0787 1,0 14 0,5512 4 1,92 45 3,0 61,00 15,88 16,54 17,55 18,36 30655202001604 30 6552 0200 16 04 I 2,0 0,0787 1,0 16 0,6299 4 1,92 45 3,0 61,00 17,97 18,68 19,75 – 30655202001804 30 6552 0200 18 04 I 2,0 0,0787 1,0 18 0,7087 4 1,92 45 3,0 61,00 20,06 20,81 21,93 – 30655202002004 30 6552 0200 20 04 I 2,0 0,0787 1,0 20 0,7874 4 1,92 45 3,0 61,00 22,15 22,93 24,11 – 30655202001406 30 6552 0200 14 06 I 2,0 0,0787 1,0 14 0,5512 6 1,92 45 3,0 66,00 15,88 16,54 17,55 18,36 30655202001606 30 6552 0200 16 06 I 2,0 0,0787 1,0 16 0,6299 6 1,92 45 3,0 66,00 17,97 18,68 19,75 20,60 30655202001806 30 6552 0200 18 06 I 2,0 0,0787 1,0 18 0,7087 6 1,92 45 3,0 66,00 19,43 19,93 20,65 21,19 30655202002006 30 6552 0200 20 06 I 2,0 0,0787 1,0 20 0,7874 6 1,92 45 3,0 66,00 21,49 22,02 22,77 23,32 30655203001403 30 6552 0300 14 03 I 3,0 0,1181 1,5 14 0,5512 3 2,90 45 3,5 58,00 – – – – 30655203001603 30 6552 0300 16 03 I 3,0 0,1181 1,5 16 0,6299 3 2,90 45 3,5 58,00 – – – – 30655203001803 30 6552 0300 18 03 I 3,0 0,1181 1,5 18 0,7087 3 2,90 45 3,5 58,00 – – – – 30655203002003 30 6552 0300 20 03 I 3,0 0,1181 1,5 20 0,7874 3 2,90 45 3,5 58,00 – – – – 30655203001404 30 6552 0300 14 04 I 3,0 0,1181 1,5 14 0,5512 4 2,90 45 3,5 61,00 15,94 16,58 – – 30655203001604 30 6552 0300 16 04 I 3,0 0,1181 1,5 16 0,6299 4 2,90 45 3,5 61,00 18,03 18,72 – – 30655203001804 30 6552 0300 18 04 I 3,0 0,1181 1,5 18 0,7087 4 2,90 45 3,5 61,00 20,11 20,86 – – 30655203002004 30 6552 0300 20 04 I 3,0 0,1181 1,5 20 0,7874 4 2,90 45 3,5 61,00 22,19 – – – 30655203001406 30 6552 0300 14 06 I 3,0 0,1181 1,5 14 0,5512 6 2,90 45 3,5 74,00 15,94 16,58 17,58 18,39 30655203001606 30 6552 0300 16 06 I 3,0 0,1181 1,5 16 0,6299 6 2,90 45 3,5 74,00 18,03 18,72 19,78 20,62 30655203001806 30 6552 0300 18 06 I 3,0 0,1181 1,5 18 0,7087 6 2,90 45 3,5 74,00 19,47 19,96 20,67 21,20 30655203002006 30 6552 0300 20 06 I 3,0 0,1181 1,5 20 0,7874 6 2,90 45 3,5 74,00 21,52 22,04 22,78 23,33 80 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
