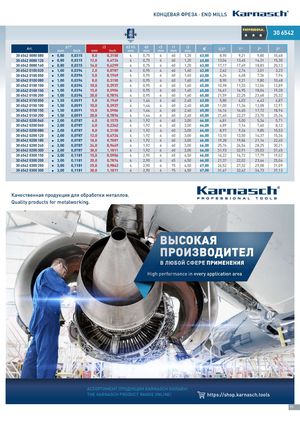

Каталог микроинструмента Karnasch 2021 - страница 71
Навигация
Каталог прямошлифовальные машины Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог стоматологического инструмента Karnasch 2021
Основной каталог Karnasch 2021
| d2 4 | 306542 6 | |||||||||||||
| Art. | d mm | 1 Inch | mm | l3 Inch | d2 h5 mm | d3 mm | r2 mm | l1 mm | l2 mm | € | 0,5° | 1° | 2° | 3° |
| 3065420080080 0 2 | I 0,80 | 0,0315 | 8,0 | 0,3150 | 4 | 0,75 | 4 | 60 | 1,20 | 63,00 | 8,90 | 9,21 | 9,80 | 10,48 |
| 3065420080120 0 2 | I 0,80 | 0,0315 | 12,0 | 0,4724 | 4 | 0,75 | 4 | 60 | 1,20 | 63,00 | 13,04 | 13,45 | 14,31 | 15,30 |
| 3065420080160 0 2 | I 0,80 | 0,0315 | 16,0 | 0,6299 | 4 | 0,75 | 4 | 60 | 1,20 | 63,00 | 17,17 | 17,69 | 18,83 | 20,13 |
| 3065420100020 0 2 | I 1,00 | 0,0394 | 2,0 | 0,0787 | 4 | 0,95 | 4 | 40 | 1,60 | 63,00 | 2,62 | 2,76 | 3,01 | 3,23 |
| 3065420100050 0 2 | I 1,00 | 0,0394 | 5,0 | 0,1969 | 4 | 0,95 | 4 | 40 | 1,60 | 63,00 | 6,26 | 6,68 | 7,36 | 7,94 |
| 3065420100080 0 2 | I 1,00 | 0,0394 | 8,0 | 0,3150 | 4 | 0,95 | 4 | 60 | 1,60 | 65,00 | 8,90 | 9,21 | 9,80 | 10,48 |
| 3065420100100 0 2 | I 1,00 | 0,0394 | 10,0 | 0,3937 | 4 | 0,95 | 4 | 60 | 1,60 | 65,00 | 10,98 | 11,33 | 12,06 | 12,89 |
| 3065420100150 0 2 | I 1,00 | 0,0394 | 15,0 | 0,5906 | 4 | 0,95 | 6 | 60 | 1,60 | 65,00 | 16,41 | 16,95 | 18,04 | 19,28 |
| 3065420100200 0 2 | I 1,00 | 0,0394 | 20,0 | 0,7874 | 4 | 0,95 | 6 | 60 | 1,60 | 65,00 | 21,59 | 22,25 | 23,68 | 25,32 |
| 3065420150050 0 2 | I 1,50 | 0,0591 | 5,0 | 0,1969 | 4 | 1,44 | 4 | 40 | 2,40 | 63,00 | 5,80 | 6,03 | 6,43 | 6,87 |
| 3065420150100 0 2 | I 1,50 | 0,0591 | 10,0 | 0,3937 | 4 | 1,44 | 4 | 60 | 2,40 | 65,00 | 11,00 | 11,34 | 12,08 | 12,91 |
| 3065420150150 0 2 | I 1,50 | 0,0591 | 15,0 | 0,5906 | 4 | 1,44 | 4 | 60 | 2,40 | 65,00 | 16,16 | 16,65 | 17,72 | 18,94 |
| 3065420150200 0 2 | I 1,50 | 0,0591 | 20,0 | 0,7874 | 4 | 1,44 | 6 | 60 | 2,40 | 65,00 | 21,60 | 22,27 | 23,70 | 25,34 |
| 3065420200040 0 2 | I 2,00 | 0,0787 | 4,0 | 0,1575 | 4 | 1,92 | 4 | 40 | 3,00 | 64,00 | 4,81 | 5,00 | 5,34 | 5,71 |
| 3065420200060 0 2 | I 2,00 | 0,0787 | 6,0 | 0,2362 | 4 | 1,92 | 4 | 40 | 3,00 | 64,00 | 6,89 | 7,14 | 7,60 | 8,12 |
| 3065420200080 0 2 | I 2,00 | 0,0787 | 8,0 | 0,3150 | 4 | 1,92 | 4 | 60 | 3,00 | 66,00 | 8,97 | 9,26 | 9,85 | 10,53 |
| 3065420200120 0 2 | I 2,00 | 0,0787 | 12,0 | 0,4724 | 4 | 1,92 | 4 | 60 | 3,00 | 66,00 | 13,10 | 13,50 | 14,37 | 15,36 |
| 3065420200180 0 2 | I 2,00 | 0,0787 | 18,0 | 0,7087 | 4 | 1,92 | 4 | 60 | 3,00 | 66,00 | 19,28 | 19,86 | 21,14 | 22,60 |
| 3065420200240 0 2 | I 2,00 | 0,0787 | 24,0 | 0,9449 | 4 | 1,92 | 6 | 60 | 3,00 | 66,00 | 25,76 | 26,54 | 28,25 | 30,21 |
| 3065420200300 0 2 | I 2,00 | 0,0787 | 30,0 | 1,1811 | 4 | 1,92 | 6 | 60 | 3,00 | 66,00 | 31,93 | 32,91 | 35,03 | 37,45 |
| 3065420300150 0 2 | I 3,00 | 0,1181 | 15,0 | 0,5906 | 4 | 2,90 | 4 | 65 | 4,50 | 66,00 | 16,22 | 16,72 | 17,79 | 19,02 |
| 3065420300200 0 2 | I 3,00 | 0,1181 | 20,0 | 0,7874 | 4 | 2,90 | 4 | 65 | 4,50 | 66,00 | 21,37 | 22,02 | 23,44 | 25,06 |
| 3065420300250 0 2 | I 3,00 | 0,1181 | 25,0 | 0,9843 | 4 | 2,90 | 4 | 75 | 4,50 | 67,00 | 26,52 | 27,32 | 29,08 | 31,09 |
| 3065420300300 0 2 | I 3,00 | 0,1181 | 30,0 | 1,1811 | 4 | 2,90 | 4 | 75 | 4,50 | 67,00 | 31,67 | 32,62 | 34,73 | 37,13 |
Качественная продукция для обработки металлов. Quality products for metalworking.
