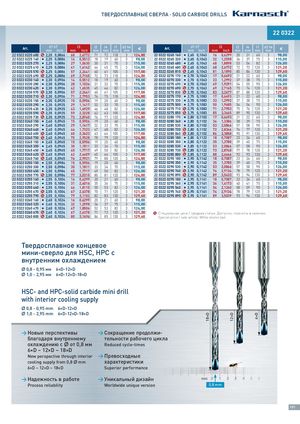

Каталог микроинструмента Karnasch 2021 - страница 101
Навигация
Каталог прямошлифовальные машины Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог стоматологического инструмента Karnasch 2021
Основной каталог Karnasch 2021
| 220322 03 | |||||||||
| Art. | d1 mm | h7 Inch | mm | l3 Inch | l2 mm | l4 mm | l1 mm | d2 h6 mm | € |
| 2203220265160 0 0 1 | I 2,65 | 0,1043 | 16 | 0,6299 | 20 | 21 | 60 | 3 | 98,00 |
| 2203220265320 0 0 3 | I 2,65 | 0,1043 | 32 | 1,2598 | 36 | 37 | 75 | 3 | 115,00 |
| 2203220265480 0 0 4 | I 2,65 | 0,1043 | 48 | 1,8898 | 53 | 54 | 82 | 3 | 126,00 |
| 2203220265680 0 0 6 | % 2,65 | 0,1043 | 68 | 2,6772 | 72 | 73 | 120 | 3 | 121,20 |
| 2203220265810 0 0 8 | % 2,65 | 0,1043 | 81 | 3,1890 | 85 | 86 | 130 | 3 | 129,60 |
| 2203220270170 0 0 1 | I 2,70 | 0,1063 | 17 | 0,6693 | 21 | 22 | 60 | 3 | 98,00 |
| 2203220270330 0 0 3 | I 2,70 | 0,1063 | 33 | 1,2992 | 37 | 38 | 75 | 3 | 115,00 |
| 2203220270490 0 0 4 | I 2,70 | 0,1063 | 49 | 1,9291 | 54 | 55 | 90 | 3 | 126,00 |
| 2203220270690 0 0 6 | % 2,70 | 0,1063 | 69 | 2,7165 | 73 | 74 | 120 | 3 | 121,20 |
| 2203220270830 0 0 8 | % 2,70 | 0,1063 | 83 | 3,2677 | 87 | 88 | 130 | 3 | 129,60 |
| 2203220275170 0 0 1 | I 2,75 | 0,1083 | 17 | 0,6693 | 21 | 22 | 60 | 3 | 98,00 |
| 2203220275330 0 0 3 | I 2,75 | 0,1083 | 33 | 1,2992 | 37 | 38 | 75 | 3 | 115,00 |
| 2203220275500 0 0 5 | I 2,75 | 0,1083 | 50 | 1,9685 | 54 | 56 | 90 | 3 | 126,00 |
| 2203220275710 0 0 7 | % 2,75 | 0,1083 | 71 | 2,7953 | 75 | 76 | 120 | 3 | 121,20 |
| 2203220275850 0 0 8 | % 2,75 | 0,1083 | 85 | 3,3465 | 89 | 90 | 130 | 3 | 129,60 |
| 2203220280170 0 0 1 | I 2,80 | 0,1102 | 17 | 0,6693 | 21 | 22 | 60 | 3 | 98,00 |
| 2203220280340 0 0 3 | I 2,80 | 0,1102 | 34 | 1,3386 | 38 | 39 | 75 | 3 | 115,00 |
| 2203220280530 0 0 5 | I 2,80 | 0,1102 | 53 | 2,0866 | 57 | 58 | 90 | 3 | 126,00 |
| 2203220280720 0 0 7 | % 2,80 | 0,1102 | 72 | 2,8346 | 76 | 77 | 120 | 3 | 121,20 |
| 2203220280860 0 0 8 | % 2,80 | 0,1102 | 86 | 3,3858 | 90 | 91 | 130 | 3 | 129,60 |
| 2203220285180 0 0 1 | I 2,85 | 0,1122 | 18 | 0,7087 | 23 | 24 | 60 | 3 | 98,00 |
| 2203220285350 0 0 3 | I 2,85 | 0,1122 | 35 | 1,3780 | 39 | 40 | 75 | 3 | 115,00 |
| 2203220285530 0 0 5 | I 2,85 | 0,1122 | 53 | 2,0866 | 57 | 58 | 90 | 3 | 126,00 |
| 2203220285730 0 0 7 | % 2,85 | 0,1122 | 73 | 2,8740 | 77 | 78 | 120 | 3 | 121,20 |
| 2203220285880 0 0 8 | % 2,85 | 0,1122 | 88 | 3,4646 | 92 | 93 | 130 | 3 | 129,60 |
| 2203220290180 0 0 1 | I 2,90 | 0,1142 | 18 | 0,7087 | 23 | 24 | 60 | 3 | 98,00 |
| 2203220290350 0 0 3 | I 2,90 | 0,1142 | 35 | 1,3780 | 39 | 40 | 75 | 3 | 115,00 |
| 2203220290530 0 0 5 | I 2,90 | 0,1142 | 53 | 2,0866 | 57 | 58 | 90 | 3 | 126,00 |
| 2203220290740 0 0 7 | % 2,90 | 0,1142 | 74 | 2,9134 | 78 | 79 | 120 | 3 | 121,20 |
| 2203220290890 0 0 8 | % 2,90 | 0,1142 | 89 | 3,5433 | 93 | 94 | 130 | 3 | 129,60 |
| 2203220295180 0 0 1 | I 2,95 | 0,1161 | 18 | 0,7087 | 23 | 24 | 60 | 3 | 98,00 |
| 2203220295360 0 0 3 | I 2,95 | 0,1161 | 36 | 1,4173 | 40 | 41 | 75 | 3 | 115,00 |
| 2203220295540 0 0 5 | I 2,95 | 0,1161 | 54 | 2,1260 | 58 | 59 | 90 | 3 | 126,00 |
| 2203220295740 0 0 7 | % 2,95 | 0,1161 | 74 | 2,9134 | 78 | 79 | 120 | 3 | 121,20 |
| 2203220295890 0 0 8 | % 2,95 | 0,1161 | 89 | 3,5039 | 93 | 94 | 130 | 3 | 129,60 |
| Art. | d1 mm | h7 Inch | mm | l3 Inch | l2 mm | l4 mm | l1 mm | d2 h6 mm | € |
| 2203220220680 0 0 6 | % 2,20 | 0,0866 | 68 | 2,6772 | 71 | 72 | 118 | 3 | 124,80 |
| 2203220225140 0 0 1 | I 2,25 | 0,0886 | 14 | 0,5512 | 18 | 19 | 60 | 3 | 98,00 |
| 2203220225270 0 0 2 | I 2,25 | 0,0886 | 27 | 1,0630 | 30 | 31 | 70 | 3 | 115,00 |
| 2203220225410 0 0 4 | I 2,25 | 0,0886 | 41 | 1,6142 | 44 | 45 | 75 | 3 | 126,00 |
| 2203220225570 0 0 5 | % 2,25 | 0,0886 | 57 | 2,2441 | 60 | 61 | 105 | 3 | 117,00 |
| 2203220225690 0 0 6 | % 2,25 | 0,0886 | 69 | 2,7165 | 72 | 73 | 118 | 3 | 124,80 |
| 2203220230140 0 0 1 | I 2,30 | 0,0906 | 14 | 0,5512 | 18 | 19 | 60 | 3 | 98,00 |
| 2203220230280 0 0 2 | I 2,30 | 0,0906 | 28 | 1,1024 | 31 | 32 | 70 | 3 | 115,00 |
| 2203220230420 0 0 4 | I 2,30 | 0,0906 | 42 | 1,6535 | 45 | 46 | 82 | 3 | 126,00 |
| 2203220230570 0 0 5 | % 2,30 | 0,0906 | 57 | 2,2441 | 60 | 61 | 105 | 3 | 117,00 |
| 2203220230710 0 0 7 | % 2,30 | 0,0906 | 71 | 2,7953 | 74 | 75 | 118 | 3 | 124,80 |
| 2203220235150 0 0 1 | I 2,35 | 0,0925 | 15 | 0,5906 | 19 | 20 | 60 | 3 | 98,00 |
| 2203220235290 0 0 2 | I 2,35 | 0,0925 | 29 | 1,1417 | 32 | 33 | 70 | 3 | 115,00 |
| 2203220235430 0 0 4 | I 2,35 | 0,0925 | 43 | 1,6929 | 46 | 48 | 82 | 3 | 126,00 |
| 2203220235590 0 0 5 | % 2,35 | 0,0925 | 59 | 2,3228 | 62 | 63 | 105 | 3 | 117,00 |
| 2203220235730 0 0 7 | % 2,35 | 0,0925 | 73 | 2,8740 | 76 | 77 | 120 | 3 | 124,80 |
| 2203220240150 0 0 1 | I 2,40 | 0,0945 | 15 | 0,5906 | 19 | 20 | 60 | 3 | 98,00 |
| 2203220240290 0 0 2 | I 2,40 | 0,0945 | 29 | 1,1417 | 32 | 33 | 70 | 3 | 115,00 |
| 2203220240440 0 0 4 | I 2,40 | 0,0945 | 44 | 1,7323 | 47 | 48 | 82 | 3 | 126,00 |
| 2203220240600 0 0 6 | % 2,40 | 0,0945 | 60 | 2,3622 | 63 | 64 | 105 | 3 | 117,00 |
| 2203220240750 0 0 7 | % 2,40 | 0,0945 | 75 | 2,9528 | 78 | 79 | 120 | 3 | 124,80 |
| 2203220245150 0 0 1 | I 2,45 | 0,0965 | 15 | 0,5906 | 19 | 20 | 60 | 3 | 98,00 |
| 2203220245300 0 0 3 | I 2,45 | 0,0965 | 30 | 1,1811 | 33 | 34 | 70 | 3 | 115,00 |
| 2203220245450 0 0 4 | I 2,45 | 0,0965 | 45 | 1,7717 | 49 | 50 | 82 | 3 | 126,00 |
| 2203220245620 0 0 6 | % 2,45 | 0,0965 | 62 | 2,4409 | 65 | 66 | 105 | 3 | 117,00 |
| 2203220245760 0 0 7 | % 2,45 | 0,0965 | 76 | 2,9921 | 79 | 80 | 120 | 3 | 124,80 |
| 2203220250150 0 0 1 | I 2,50 | 0,0984 | 15 | 0,5906 | 19 | 20 | 60 | 3 | 98,00 |
| 2203220250300 0 0 3 | I 2,50 | 0,0984 | 30 | 1,1811 | 33 | 34 | 70 | 3 | 115,00 |
| 2203220250450 0 0 4 | I 2,50 | 0,0984 | 45 | 1,7717 | 49 | 50 | 82 | 3 | 126,00 |
| 2203220250770 0 0 7 | % 2,50 | 0,0984 | 77 | 3,0315 | 80 | 81 | 120 | 3 | 124,80 |
| 2203220255160 0 0 1 | I 2,55 | 0,1004 | 16 | 0,6299 | 20 | 21 | 60 | 3 | 98,00 |
| 2203220255310 0 0 3 | I 2,55 | 0,1004 | 31 | 2,4016 | 35 | 36 | 75 | 3 | 115,00 |
| 2203220255460 0 0 4 | I 2,55 | 0,1004 | 46 | 1,8110 | 50 | 53 | 82 | 3 | 126,00 |
| 2203220255670 0 0 6 | % 2,55 | 0,1004 | 67 | 2,6378 | 70 | 71 | 120 | 3 | 121,20 |
| 2203220255790 0 0 7 | % 2,55 | 0,1004 | 79 | 3,1102 | 82 | 83 | 130 | 3 | 129,60 |
| 2203220260160 0 0 1 | I 2,60 | 0,1024 | 16 | 0,6299 | 20 | 21 | 60 | 3 | 98,00 |
| 2203220260320 0 0 3 | I 2,60 | 0,1024 | 32 | 1,2598 | 36 | 37 | 75 | 3 | 115,00 |
| 2203220260470 0 0 4 | I 2,60 | 0,1024 | 47 | 1,8504 | 52 | 53 | 82 | 3 | 126,00 |
| 2203220260670 0 0 6 | % 2,60 | 0,1024 | 67 | 2,6378 | 71 | 72 | 120 | 3 | 121,20 |
| 2203220260800 0 0 8 | % 2,60 | 0,1024 | 80 | 3,1496 | 84 | 85 | 130 | 3 | 129,60 |
Твердосплавное концевое
мини-сверло для HSC, HPC с
внутренним охлаждением
- 0,8 - 0,95 мм 6×D-12×D
- 1,0 - 2,95 мм 6×D-12×D-18×D
HSC- and HPC-solid carbide mini drill
with interior cooling supply
- 0,8 - 0,95 mm 6×D-12×D
- 1,0 - 2,95 mm 6×D-12×D-18×D
- Новые перспективы
- Сокращение продолжи-
благодаря внутреннему тельности рабочего цикла
охлаждению с от 0,8 мм Reduced cycle-times
6×D – 12×D – 18×D
New perspective through interior Превосходные
cooling supply from 0,8 mm характеристики
6×D – 12×D – 18×D Superior performance
- Надежность в работе
- Уникальный дизайн
Process reliability Worldwide unique version 0,8 mm
