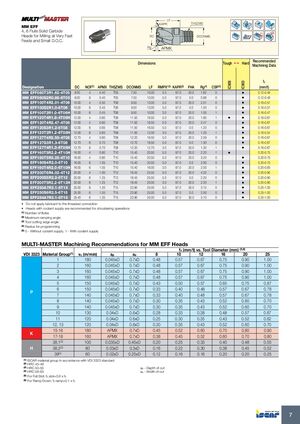

Твёрдосплавные головки с 4 и 6 зубьями для фрезерования при очень высоких подачах и малых глубинах резания

Обозначение DC (мм) NOF (зубья) APMX (мм) THSZMS DCONMS (мм) LF (мм) RMPX (°) KAPR (°) FHA (мм) Rg (мм) CSP Рекомендуемые данные обработки fz (мм/зуб)
MM EFF080T3R1.62-4T05 8,00 4 0,40 T05 7,50 10,00 5,0 97,0 20,0 1,62 0 0,12–0,48
MM EFF080S2R0.86-6T05 8,00 6 0,40 T05 7,50 10,00 5,0 97,0 0,0 0,86 0 0,12–0,48
MM EFF100T4R2.01-4T06 10,00 4 0,50 T06 9,50 13,00 5,0 97,0 20,0 2,01 0 0,16–0,57
MM EFF100S2R1.0-6T06 10,00 6 0,45 T06 9,50 13,00 5,0 97,0 0,0 1,00 0 0,16–0,57
MM EFF100T2R1.0-6T06H 10,00 6 0,45 T06 9,50 10,00 3,0 97,0 20,0 1,00 1 0,16–0,47
MM EFF120T4R1.8-4T08H 12,00 4 0,60 T08 11,50 16,50 5,0 97,0 20,0 1,80 1 0,16–0,67
MM EFF120T4R2.47-4T08 12,00 4 0,60 T08 11,50 16,50 5,0 97,0 20,0 2,47 0 0,16–0,67
MM EFF120S3R1.2-6T08 12,00 6 0,65 T08 11,50 16,50 5,0 97,0 0,0 1,20 0 0,16–0,67
MM EFF120T2R1.2-6T08H 12,00 6 0,65 T08 11,50 12,00 3,0 97,0 20,0 1,20 1 0,16–0,54
MM EFF127T4R2.59-4T08 12,70 4 0,60 T08 12,20 16,50 5,0 97,0 20,0 2,59 0 0,16–0,67
MM EFF127S3R1.3-6T08 12,70 6 0,70 T08 12,70 16,50 5,0 97,0 0,0 1,30 0 0,16–0,67
MM EFF127T4R1.3-6T08H 12,70 6 0,70 T08 12,20 12,70 3,0 97,0 20,0 1,30 1 0,16–0,67
MM EFF160T5R2.2-4T10H 16,00 4 0,80 T10 15,40 20,50 5,0 97,0 20,0 2,20 1 0,20–0,75
MM EFF160T5R3.25-4T10 16,00 4 0,80 T10 15,40 20,50 5,0 97,0 20,0 3,25 0 0,20–0,75
MM EFF160S4R2.0-6T10 16,00 6 1,05 T10 15,40 20,50 5,0 97,0 0,0 2,00 0 0,20–0,75
MM EFF160T4R2.0-6T10H 16,00 6 1,05 T10 15,40 16,00 3,0 97,0 20,0 2,00 1 0,20–0,65
MM EFF200T6R4.02-4T12 20,00 4 1,00 T12 18,45 25,50 5,0 97,0 20,0 4,02 0 0,20–0,90
MM EFF200S5R2.2-6T12 20,00 6 1,25 T12 18,45 25,50 5,0 97,0 0,0 2,20 0 0,20–0,90
MM EFF200T5R2.2-6T12H 20,00 6 1,25 T12 18,45 20,00 3,0 97,0 20,0 2,20 1 0,20–0,80
MM EFF250A7R3.1-6T15 25,00 6 1,20 T15 23,90 25,00 5,0 97,0 30,0 3,10 0 0,25–1,00
MM EFF250S6R2.5-6T15 25,00 6 1,55 T15 23,90 25,00 5,0 97,0 0,0 2,50 0 0,25–1,00
MM EFF254A7R3.1-6T15 25,40 6 1,20 T15 23,90 25,00 5,0 97,0 30,0 3,10 0 0,25–1,00
  • Не смазывайте резьбовое соединение
  • Головки с подачей охлаждающей жидкости рекомендуются для операций обработки торца

Рекомендации по обработке MULTI-MASTER для головок MM EFF

Группа материалов VDI 3323 vc (м/мин) ap ae fz (мм/зуб) диаметр инструмента 8 мм 10 мм 12 мм 16 мм 20 мм 25 мм
1 180 0,045×D 0,7×D 0,48 0,57 0,67 0,75 0,90 1,00
2 160 0,045×D 0,7×D 0,48 0,57 0,67 0,75 0,90 1,00
3 160 0,045×D 0,7×D 0,48 0,57 0,67 0,75 0,90 1,00
4 160 0,045×D 0,7×D 0,48 0,57 0,67 0,75 0,90 1,00
5 150 0,045×D 0,7×D 0,43 0,50 0,57 0,65 0,75 0,87
6 150 0,045×D 0,7×D 0,33 0,40 0,48 0,57 0,67 0,78
7 140 0,045×D 0,7×D 0,33 0,40 0,48 0,57 0,67 0,78
8 140 0,045×D 0,7×D 0,30 0,35 0,43 0,52 0,60 0,70
9 140 0,045×D 0,7×D 0,30 0,35 0,43 0,52 0,60 0,70
10 130 0,04×D 0,6×D 0,28 0,33 0,38 0,48 0,57 0,67
11 120 0,04×D 0,6×D 0,25 0,30 0,35 0,43 0,52 0,62
12, 13 120 0,04×D 0,6×D 0,30 0,35 0,43 0,52 0,60 0,70
P 15-16 180 APMX 0,7×D 0,45 0,52 0,60 0,70 0,80 0,90
P 17-18 160 APMX 0,7×D 0,38 0,45 0,52 0,60 0,70 0,80
K 38.1 (HRC 45–49) 100 0,035×D 0,45×D 0,20 0,25 0,33 0,40 0,48 0,55
H 38.2 (HRC 50–55) 80 0,03×D 0,3×D 0,16 0,22 0,30 0,38 0,45 0,52
H 39 (HRC 56–63) 60 0,02×D 0,25×D 0,12 0,16 0,16 0,20 0,20 0,25

Примечания: ap — глубина резания, ae — ширина резания. Для полного паза: fz паз = 0,6 × fz. Для врезания под углом: fz врезание = 0,1 × fz
