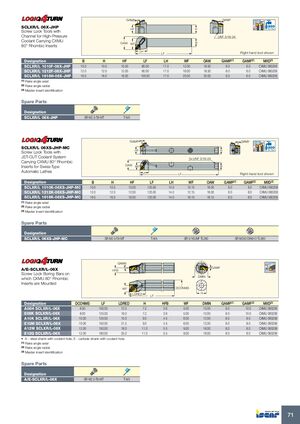

SCLXR/L 06X-JHP
Державки с винтовой фиксацией и каналом для подачи охлаждающей жидкости под высоким давлением, несущие 80-градусные ромбические пластины CXMU
| Обозначение | B | H | HF | LF | LH | WF | OAW | GAMP (1) | GAMF (2) | MIID (3) |
|---|---|---|---|---|---|---|---|---|---|---|
| SCLXR/L 1010F-06X-JHP | 10.0 | 10.0 | 10.00 | 80.00 | 17.0 | 12.00 | 18.50 | 6.0 | 6.0 | CXMU 060208 |
| SCLXR/L 1212F-06X-JHP | 12.0 | 12.0 | 12.00 | 80.00 | 17.0 | 16.00 | 18.50 | 6.0 | 6.0 | CXMU 060208 |
| SCLXR/L 1616H-06X-JHP | 16.0 | 16.0 | 16.00 | 100.00 | 17.0 | 20.00 | 20.00 | 6.0 | 6.0 | CXMU 060208 |
(1) Угол передней поверхности в осевом направлении
(2) Угол передней поверхности в радиальном направлении
(3) Обозначение главной пластины
Запасные части
SCLXR/L 06X-JHP: SR M2.5-T8-MT, T-8/5
SCLXR/L 06XS-JHP-MC
Державки с винтовой фиксацией и системой подачи охлаждающей жидкости JET-CUT, несущие 80-градусные ромбические пластины CXMU для швейцарских автоматических токарных станков
| Обозначение | B | H | HF | LF | LH | WF | OAW | GAMP (1) | GAMF (2) | MIID (3) |
|---|---|---|---|---|---|---|---|---|---|---|
| SCLXR/L 1010K-06XS-JHP-MC | 10.0 | 10.0 | 10.00 | 125.00 | 14.0 | 10.15 | 16.00 | 6.0 | 6.0 | CXMU 060208 |
| SCLXR/L 1212K-06XS-JHP-MC | 12.0 | 12.0 | 12.00 | 125.00 | 14.0 | 12.15 | 16.00 | 6.0 | 6.0 | CXMU 060208 |
| SCLXR/L 1616K-06XS-JHP-MC | 16.0 | 16.0 | 16.00 | 125.00 | 14.0 | 16.15 | 16.15 | 6.0 | 6.0 | CXMU 060208 |
(1) Угол передней поверхности в осевом направлении
(2) Угол передней поверхности в радиальном направлении
(3) Обозначение главной пластины
Запасные части
SCLXR/L 06XS-JHP-MC: SR M2.5-T8-MT, T-8/5, SR 5/16UNF TL360, SR M3X3 DIN913 TL360
A/E-SCLXR/L-06X
Расточные державки с винтовой фиксацией, на которых установлены 80-градусные ромбические пластины CXMU
| Обозначение | DCONMS | LF | LDRED | H | HFB | WF | DMIN | GAMP (1) | GAMF (2) | MIID (3) |
|---|---|---|---|---|---|---|---|---|---|---|
| A08H SCLXR/L-06X | 8.00 | 100.00 | 12.0 | 7.2 | 3.6 | 5.00 | 10.00 | 8.0 | 10.0 | CXMU 060208 |
| E08K SCLXR/L-06X | 8.00 | 125.00 | 19.0 | 7.2 | 3.6 | 5.00 | 10.00 | 8.0 | 10.0 | CXMU 060208 |
| A10K SCLXR/L-06X | 10.00 | 125.00 | 15.0 | 9.0 | 4.5 | 6.00 | 12.00 | 8.0 | 8.0 | CXMU 060208 |
| E10M SCLXR/L-06X | 10.00 | 150.00 | 21.5 | 9.0 | 4.5 | 6.00 | 12.00 | 8.0 | 8.0 | CXMU 060208 |
| A12M SCLXR/L-06X | 12.00 | 150.00 | 18.0 | 11.0 | 5.5 | 9.00 | 16.00 | 8.0 | 8.0 | CXMU 060208 |
| E12Q SCLXR/L-06X | 12.00 | 180.00 | 25.0 | 11.0 | 5.5 | 9.00 | 16.00 | 8.0 | 8.0 | CXMU 060208 |
• A — стальной хвостовик с каналом охлаждающей жидкости, E — твёрдосплавный хвостовик с каналом охлаждающей жидкости
(1) Угол передней поверхности в осевом направлении
(2) Угол передней поверхности в радиальном направлении
(3) Обозначение главной пластины
Запасные части
A/E-SCLXR/L-06X: SR M2.5-T8-MT, T-8/5
