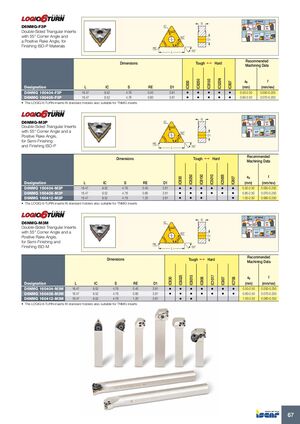

D6NMG-F3P

Двусторонние треугольные пластины с углом при вершине 55° и положительным передним углом для финишной обработки материалов ISO-P

Обозначение L IC S RE D1 Марки твёрдого сплава ap (мм) f (мм/об)
IC520N IC8250 IC8150 IC830 IC807
D6NMG 160404-F3P 16.47 9.52 4.76 0.40 3.81 • • • • • 0.50–2.50 0.050–0.250
D6NMG 160408-F3P 16.47 9.52 4.76 0.80 3.81 • • • • • 0.80–2.50 0.070–0.250

• Пластины LOGIQ-6-TURN подходят для стандартных державок, также совместимых с пластинами TNMG

D6NMG-M3P

Двусторонние треугольные пластины с углом при вершине 55° и положительным передним углом для получистовой и чистовой обработки материалов ISO-P

Обозначение L IC S RE D1 Марки твёрдого сплава ap (мм) f (мм/об)
IC8250 IC8150 IC5010 IC5005 IC830 IC807
D6NMG 160404-M3P 16.47 9.52 4.76 0.40 3.81 • • • • • • 0.50–2.50 0.050–0.250
D6NMG 160408-M3P 16.47 9.52 4.76 0.80 3.81 • • • • • • 0.80–2.50 0.070–0.250
D6NMG 160412-M3P 16.47 9.52 4.76 1.20 3.81 • • • • 1.00–2.50 0.080–0.250

• Пластины LOGIQ-6-TURN подходят для стандартных державок, также совместимых с пластинами TNMG

D6NMG-M3M

Двусторонние треугольные пластины с углом при вершине 55° и положительным передним углом для получистовой и чистовой обработки материалов ISO-M

Обозначение L IC S RE D1 Марки твёрдого сплава ap (мм) f (мм/об)
IC6025 IC6015 IC1017 IC830 IC806 IC807 IC706
D6NMG 160404-M3M 16.47 9.52 4.76 0.40 3.81 • • • • • • • 0.50–2.50 0.050–0.250
D6NMG 160408-M3M 16.47 9.52 4.76 0.80 3.81 • • • • • • • 0.80–2.50 0.070–0.250
D6NMG 160412-M3M 16.47 9.52 4.76 1.20 3.81 • • 1.00–2.50 0.080–0.250

• Пластины LOGIQ-6-TURN подходят для стандартных державок, также совместимых с пластинами TNMG
