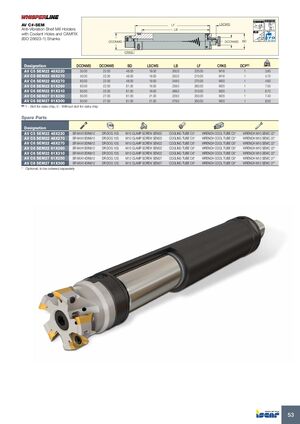

AV C#-SEM
Головки для торцевых фрез с виброгашением, каналами подачи СОЖ и сменными державками CAMFIX (ISO 26623-1)
| Обозначение | DCONMS | DCONWS | BD | LSCWS | LB | LF | CRKS | DCP(1) | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| AV C5 SEM22 48X220 | 50.00 | 22.00 | 48.00 | 19.00 | 200.0 | 220.00 | M16 | 1 | 3.80 |
| AV C5 SEM22 48X270 | 50.00 | 22.00 | 48.00 | 19.00 | 250.0 | 270.00 | M16 | 1 | 4.70 |
| AV C6 SEM22 48X270 | 63.00 | 22.00 | 48.00 | 19.00 | 248.0 | 270.00 | M20 | 1 | 4.60 |
| AV C6 SEM22 61X260 | 63.00 | 22.00 | 61.00 | 19.00 | 238.0 | 260.00 | M20 | 1 | 7.50 |
| AV C6 SEM22 61X310 | 63.00 | 22.00 | 61.00 | 19.00 | 288.0 | 310.00 | M20 | 1 | 8.70 |
| AV C6 SEM27 61X250 | 63.00 | 27.00 | 61.00 | 21.00 | 228.0 | 250.00 | M20 | 1 | 7.40 |
| AV C6 SEM27 61X300 | 63.00 | 27.00 | 61.00 | 21.00 | 278.0 | 300.00 | M20 | 1 | 8.50 |
(1) 1 - Паз для чипа, 0 - Без паза для чипа
Запасные части
| Обозначение | Болт | Палец упора | Винт зажима | Трубка подачи СОЖ | Ключ для трубки | Ключ |
|---|---|---|---|---|---|---|
| AV C5 SEM22 48X220 | SR M4X10DIN912 | DR.DOG 10S | M10 CLAMP SCREW SEM22 | COOLING TUBE C5* | WRENCH COOL TUBE C5* | WRENCH M10 SEMC 22* |
| AV C5 SEM22 48X270 | SR M4X10DIN912 | DR.DOG 10S | M10 CLAMP SCREW SEM22 | COOLING TUBE C5* | WRENCH COOL TUBE C5* | WRENCH M10 SEMC 22* |
| AV C6 SEM22 48X270 | SR M4X10DIN912 | DR.DOG 10S | M10 CLAMP SCREW SEM22 | COOLING TUBE C6* | WRENCH COOL TUBE C6* | WRENCH M10 SEMC 22* |
| AV C6 SEM22 61X260 | SR M4X10DIN912 | DR.DOG 10S | M10 CLAMP SCREW SEM22 | COOLING TUBE C6* | WRENCH COOL TUBE C6* | WRENCH M10 SEMC 22* |
| AV C6 SEM22 61X310 | SR M4X10DIN912 | DR.DOG 10S | M10 CLAMP SCREW SEM22 | COOLING TUBE C6* | WRENCH COOL TUBE C6* | WRENCH M10 SEMC 22* |
| AV C6 SEM27 61X250 | SR M5X14DIN912 | DR.DOG 12S | M12 CLAMP SCREW SEM27 | COOLING TUBE C6* | WRENCH COOL TUBE C6* | WRENCH M12 SEMC 27* |
| AV C6 SEM27 61X300 | SR M5X14DIN912 | DR.DOG 12S | M12 CLAMP SCREW SEM27 | COOLING TUBE C6* | WRENCH COOL TUBE C6* | WRENCH M12 SEMC 27* |
* По желанию, заказывается отдельно
