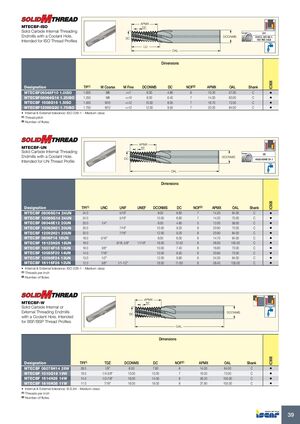

MTECBF-ISO – Монолитные карбидные резьбофрезы с охлаждающим отверстием для ISO-профилей резьбы
| Обозначение | TP(1) | M Coarse | M Fine | DCONMS | DC | NOF(2) | APMX | OAL | Хвостовик |
|---|---|---|---|---|---|---|---|---|---|
| MTECBF06048F10 1.0ISO | 1.000 | M6 | =>7 | 6.00 | 4.80 | 6 | 10.20 | 57.00 | C |
| MTECBF08064G14 1.25ISO | 1.250 | M8 | =>10 | 8.00 | 6.40 | 7 | 14.00 | 63.00 | C |
| MTECBF 1008G16 1.5ISO | 1.500 | M10 | =>12 | 10.00 | 8.00 | 7 | 16.70 | 72.00 | C |
| MTECBF12095G20 1.75ISO | 1.750 | M12 | =>12 | 12.00 | 9.50 | 7 | 20.00 | 84.00 | C |
(1) Шаг резьбы
(2) Количество зубьев
Внутренняя и внешняя допуски: ISO 228-1 – средний класс
MTECBF-UN – Монолитные карбидные резьбофрезы с охлаждающим отверстием для UN-профилей резьбы
| Обозначение | TPI(1) | UNC | UNF | UNEF | DCONMS | DC | NOF(2) | APMX | OAL | Хвостовик |
|---|---|---|---|---|---|---|---|---|---|---|
| MTECBF 08066G14 24UN | 24.0 | 5/16" | 8.00 | 6.60 | 7 | 14.20 | 64.00 | C | ||
| MTECBF 10066G14 24UN | 24.0 | 5/16" | 10.00 | 6.60 | 7 | 14.20 | 73.00 | C | ||
| MTECBF 06048E12 20UN | 20.0 | 1/4" | 6.00 | 4.80 | 5 | 12.00 | 58.00 | C | ||
| MTECBF 10092H21 20UN | 20.0 | 7/16" | 10.00 | 9.20 | 8 | 20.90 | 73.00 | C | ||
| MTECBF 12092H21 20UN | 20.0 | 7/16" | 12.00 | 9.20 | 8 | 20.90 | 84.00 | C | ||
| MTECBF 0806F14 18UN | 18.0 | 5/16" | 8.00 | 6.00 | 6 | 14.70 | 64.00 | C | ||
| MTECBF 16125H26 18UN | 18.0 | 9/16, 5/8" | 11/16" | 16.00 | 12.50 | 8 | 26.00 | 105.00 | C | |
| MTECBF 10074F16 16UN | 16.0 | 3/8" | 10.00 | 7.40 | 6 | 16.60 | 73.00 | C | ||
| MTECBF 10085F20 14UN | 14.0 | 7/16" | 10.00 | 8.50 | 6 | 20.80 | 73.00 | C | ||
| MTECBF 12098F24 13UN | 13.0 | 1/2" | 12.00 | 9.80 | 6 | 24.30 | 84.00 | C | ||
| MTECBF 16116F26 12UN | 12.0 | 5/8" | 1/1-1/2" | 16.00 | 11.60 | 6 | 26.40 | 105.00 | C |
(1) Витков на дюйм
(2) Количество зубьев
Внутренняя и внешняя допуски: ISO 228-1 – средний класс
MTECBF-W – Монолитные карбидные резьбофрезы с охлаждающим отверстием для BSF/BSP-профилей резьбы
| Обозначение | TPI(1) | TDZ | DCONMS | DC | NOF(2) | APMX | OAL | Хвостовик |
|---|---|---|---|---|---|---|---|---|
| MTECBF 08078H14 28W | 28.0 | 1/8" | 8.00 | 7.80 | 8 | 14.00 | 64.00 | C |
| MTECBF 1010G16 19W | 19.0 | 1/4-3/8" | 10.00 | 10.00 | 7 | 16.00 | 73.00 | C |
| MTECBF 1614H26 14W | 14.0 | 1/2-7/8" | 16.00 | 14.00 | 8 | 26.20 | 105.00 | C |
| MTECBF 1616H38 11W | 11.0 | 7/18" | 16.00 | 16.00 | 8 | 37.90 | 105.00 | C |
(1) Витков на дюйм
(2) Количество зубьев
Внутренняя и внешняя допуски: B.S.84 – средний класс
