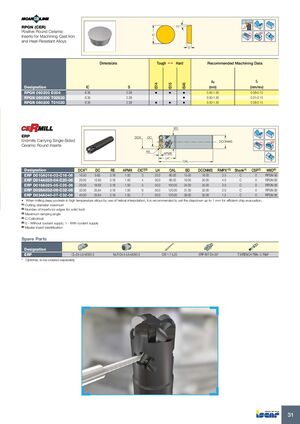

RPGN (CER) — Положительные круглые керамические пластины для обработки чугуна и жаропрочных сплавов
| Обозначение | IC | S | IS14 | IS15 | IS45 | ap (мм) | fz (мм/об) |
|---|---|---|---|---|---|---|---|
| RPGN 060200 E004 | 6.35 | 2.38 | • | • | • | 0.50-1.50 | 0.08-0.15 |
| RPGN 060200 T00520 | 6.35 | 2.38 | • | 0.50-1.50 | 0.01-0.15 | ||
| RPGN 060200 T01020 | 6.35 | 2.38 | • | • | • | 0.50-1.50 | 0.08-0.15 |
ERP — Концевые фрезы с односторонними керамическими круглыми пластинами
| Обозначение | DCX | DC | RE | APMX | CICT | LH | OAL | BD | DCONMS | RMPX° | Хвостовик | CSP | MIID |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ERP D010A016-03-C16-06 | 16.00 | 9.65 | 3.18 | 1.50 | 3 | 25.0 | 80.00 | 15.00 | 16.00 | 2.5 | C | 0 | RPGN 06 |
| ERP D014A020-04-C20-06 | 20.00 | 13.65 | 3.18 | 1.50 | 4 | 30.0 | 80.00 | 19.00 | 20.00 | 4.0 | C | 0 | RPGN 06 |
| ERP D019A025-05-C25-06 | 25.00 | 18.65 | 3.18 | 1.50 | 5 | 40.0 | 100.00 | 24.00 | 25.00 | 3.5 | C | 0 | RPGN 06 |
| ERP D026A032-06-C32-06 | 32.00 | 25.64 | 3.18 | 1.50 | 6 | 50.0 | 120.00 | 31.00 | 32.00 | 2.0 | C | 0 | RPGN 06 |
| ERP D034A040-07-C32-06 | 40.00 | 33.64 | 3.18 | 1.50 | 7 | 50.0 | 120.00 | 39.00 | 32.00 | 1.5 | C | 0 | RPGN 06 |
При фрезеровании глубоких карманов в жаропрочных сплавах с использованием спиральной интерполяции рекомендуется устанавливать глубину резания до 1 мм для эффективного отвода стружки.
Запасные части
ERP: CL-D4-L9-M3X0.5, NUT-D4.5-L6-M3X0.5, CW 1.7-L20, ERP BIT D4-30* (опционально, заказывается отдельно), T.WRENCH TBN 0.7NM* (опционально, заказывается отдельно)
