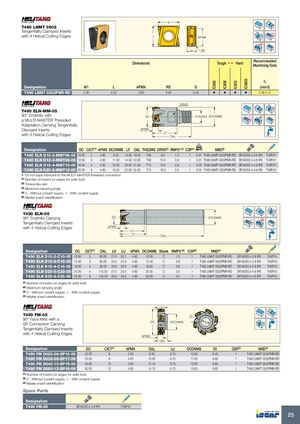

Касательно закреплённые пластины с 4 спиральными режущими кромками
T490 LNMT 0502
| Обозначение | W1 | L | APMX | RE | S | IC5600 | IC830 | IC808 | IC810 | fz (мм/зуб) |
|---|---|---|---|---|---|---|---|---|---|---|
| T490 LNMT 0502PNR-RD | 2.30 | 5.02 | 4.60 | 0.40 | 5.30 | • | • | • | • | 0.08-0.12 |
T490 ELN-MM-05 — Концевые фрезы 90° с адаптацией MULTI-MASTER, оснащённые касательно закреплёнными пластинами с 4 спиральными режущими кромками
| Обозначение | DC | CICT | APMX | DCONMS | LF | OAL | THSZMS | DRVS | RMPX° | CSP | Вес (кг) | MIID | Запчасти |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T490 ELN D10-2-MMT06-05 | 10.00 | 2 | 4.60 | 9.20 | 13.00 | 19.30 | T06 | 8.0 | 1.3 | 1 | 0.01 | T490 LNMT 0502PNR-RD | SR M2X0.4-3.8 IP6, T-6IP/51 |
| T490 ELN D12-3-MMT08-05 | 12.00 | 3 | 4.60 | 11.00 | 14.50 | 22.00 | T08 | 10.0 | 0.9 | 1 | 0.01 | T490 LNMT 0502PNR-RD | SR M2X0.4-4.8 IP6, T-6IP/51 |
| T490 ELN D16-4-MMT10-05 | 16.00 | 4 | 4.60 | 15.20 | 20.00 | 31.30 | T10 | 13.0 | 0.6 | 1 | 0.03 | T490 LNMT 0502PNR-RD | SR M2X0.4-4.8 IP6, T-6IP/51 |
| T490 ELN D20-5-MMT12-05 | 20.00 | 5 | 4.60 | 19.20 | 22.00 | 35.30 | T12 | 16.0 | 0.5 | 1 | 0.05 | T490 LNMT 0502PNR-RD | SR M2X0.4-4.8 IP6, T-6IP/51 |
Не применяйте смазку к резьбовому соединению MULTI-MASTER.
T490 ELN-05 — Концевые фрезы 90° с касательно закреплёнными пластинами с 4 спиральными режущими кромками
| Обозначение | DC | CICT | OAL | LH | LU | APMX | DCONMS | Хвостовик | RMPX° | CSP | MIID | Запчасти |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T490 ELN D10-2-C10-05 | 10.00 | 2 | 80.00 | 21.0 | 20.1 | 4.60 | 10.00 | C | 1.3 | 1 | T490 LNMT 0502PNR-RD | SR M2X0.4-3.8 IP6, T-6IP/51 |
| T490 ELN D12-3-C12-05 | 12.00 | 3 | 80.00 | 25.5 | 23.3 | 4.60 | 12.00 | C | 0.9 | 1 | T490 LNMT 0502PNR-RD | SR M2X0.4-4.8 IP6, T-6IP/51 |
| T490 ELN D16-4-C16-05 | 16.00 | 4 | 90.00 | 28.0 | 26.0 | 4.60 | 16.00 | C | 0.6 | 1 | T490 LNMT 0502PNR-RD | SR M2X0.4-4.8 IP6, T-6IP/51 |
| T490 ELN D20-5-C20-05 | 20.00 | 5 | 110.00 | 27.0 | 25.5 | 4.60 | 20.00 | C | 0.5 | 1 | T490 LNMT 0502PNR-RD | SR M2X0.4-4.8 IP6, T-6IP/51 |
| T490 ELN D25-6-C25-05 | 25.00 | 6 | 120.00 | 30.0 | 28.5 | 4.60 | 25.00 | C | 0.4 | 1 | T490 LNMT 0502PNR-RD | SR M2X0.4-4.8 IP6, T-6IP/51 |
T490 FM-05 — Торцевые фрезы 90° с соединением SP, оснащённые касательно закреплёнными пластинами с 4 спиральными режущими кромками
| Обозначение | DC | CICT | APMX | OAL | LU | DCONMS | D1 | CSP | MIID |
|---|---|---|---|---|---|---|---|---|---|
| T490 FM D025-06-SP15-05 | 25.00 | 6 | 4.60 | 9.50 | 6.75 | 15.00 | 8.40 | 1 | T490 LNMT 0502PNR-RD |
| T490 FM D032-08-SP17-05 | 32.00 | 8 | 4.60 | 10.50 | 6.75 | 17.00 | 9.80 | 1 | T490 LNMT 0502PNR-RD |
| T490 FM D040-10-SP19-05 | 40.00 | 10 | 4.60 | 14.10 | 6.75 | 19.00 | 9.80 | 1 | T490 LNMT 0502PNR-RD |
| T490 FM D050-12-SP19-05 | 50.00 | 12 | 4.60 | 14.10 | 6.75 | 19.00 | 9.80 | 1 | T490 LNMT 0502PNR-RD |
Запасные части
T490 FM-05: SR M2X0.4-4.8 IP6, T-6IP/51
