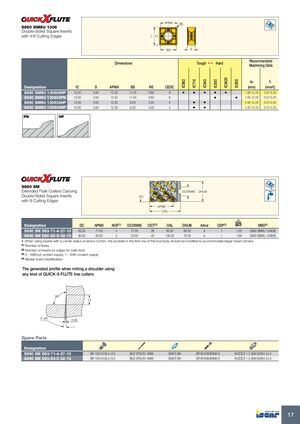

Двусторонние квадратные пластины с 4/8 режущими кромками

S890 SNMU 1306

Обозначение IC S APMX BS RE CEDC IC5820 IC882 IC716 IC840 IC830 IC808 ap (мм) fz (мм/зуб)
S890 SNMU 130608HP 13.00 5.50 12.20 11.40 0.80 8 • • • • • 1.00-12.20 0.07-0.20
S890 SNMU 130608PN 13.00 5.50 12.20 11.40 0.80 8 • • 1.00-12.20 0.07-0.20
S890 SNMU 130632HP 13.00 5.50 12.20 9.00 3.20 4 • • 3.40-12.20 0.07-0.20
S890 SNMU 130640HP 13.00 5.50 12.20 8.20 4.00 4 • • 4.20-12.20 0.07-0.20

S890 SM — Фрезы с расширенной стружечной канавкой, оснащённые двусторонними квадратными пластинами с 8 режущими кромками

Обозначение DC APMX NOF (кол-во стружечных канавок) DCONMS CICT (кол-во пластин) OAL DHUB Оправка CSP Вес (кг) MIID
S890 SM D63-71-4-27-13 63.00 71.00 4 27.00 28 92.00 60.00 A 1 1.50 S890 SNMU 130608
S890 SM D80-83-5-32-13 80.00 83.00 5 32.00 40 100.00 78.00 A 1 1.89 S890 SNMU 130608

При использовании пластин с радиусом при вершине более 3,2 мм карманы в первом ряду корпуса инструмента должны быть модифицированы для размещения пластин большего размера.

Профиль, получаемый при фрезеровании плеча с использованием любых фрез серии QUICK-X-FLUTE

Показаны размеры профиля: 90°, 13, (1,6°), 0.35

Запасные части

Обозначение Запчасти
S890 SM D63-71-4-27-13 SR 10513105-L10.5, BLD IP20/S7-4MM, SW6-T-SH, SR M12X80DIN912, NOZZLE 1.2 569102604 L5.5
S890 SM D80-83-5-32-13 SR 10513105-L10.5, BLD IP20/S7-4MM, SW6-T-SH, SR M16X84DIN912, NOZZLE 1.2 569102604 L5.5
