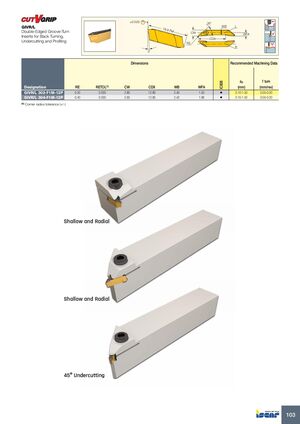

GIVR/L
Двусторонние пластины для обработки, подрезки и профилирования
| Обозначение | RE | RETOL(1) | CW | CDX | WB | WFA | ap (мм) | f turn (мм/об) | |
|---|---|---|---|---|---|---|---|---|---|
| GIVR/L 302-F1M-12P | 0.20 | 0.030 | 2.80 | 12.80 | 2.40 | 1.53 | • | 0.10-1.50 | 0.05-0.30 |
| GIVR/L 304-F1M-12P | 0.40 | 0.030 | 2.93 | 12.80 | 2.40 | 1.66 | • | 0.10-1.50 | 0.05-0.30 |
- (1) Допуск радиуса при вершине (+/-)
Мелкое и радиальное точение
Мелкое и радиальное точение
Подрезка под углом 45°
