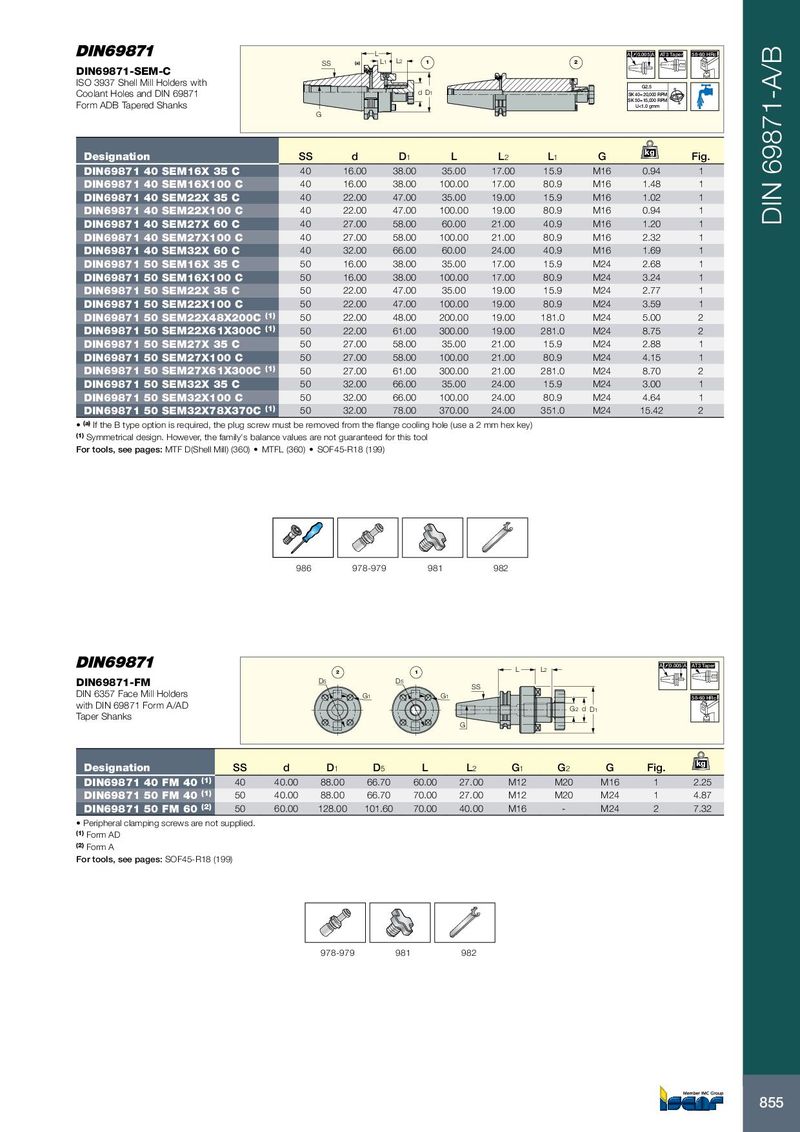

L A 0.005 A AT3 Taper 58-60 HRc SS (a) L1 • L2 1 2 DIN69871-SEM-C ISO 3937 Shell Mill Holders with G2.5 Coolant Holes and DIN 69871 d D1 SK 40= 20,000 RPM SK 50=15,000 RPM Form ADB Tapered Shanks U<1.0 gmm G kg Designation SS d D 1 L L 2 L 1 G Fig. DIN69871 40 SEM16X 35 C 40 16.00 38.00 35.00 17.00 15.9 M16 0.94 1 DIN69871 40 SEM16X100 C 40 16.00 38.00 100.00 17.00 80.9 M16 1.48 1 DIN69871 40 SEM22X 35 C 40 22.00 47.00 35.00 19.00 15.9 M16 1.02 1 DIN69871 40 SEM22X100 C 40 22.00 47.00 100.00 19.00 80.9 M16 0.94 1 DIN69871 40 SEM27X 60 C 40 27.00 58.00 60.00 21.00 40.9 M16 1.20 1 DIN 69871-A/B DIN69871 40 SEM27X100 C 40 27.00 58.00 100.00 21.00 80.9 M16 2.32 1 DIN69871 40 SEM32X 60 C 40 32.00 66.00 60.00 24.00 40.9 M16 1.69 1 DIN69871 50 SEM16X 35 C 50 16.00 38.00 35.00 17.00 15.9 M24 2.68 1 DIN69871 50 SEM16X100 C 50 16.00 38.00 100.00 17.00 80.9 M24 3.24 1 DIN69871 50 SEM22X 35 C 50 22.00 47.00 35.00 19.00 15.9 M24 2.77 1 DIN69871 50 SEM22X100 C 50 22.00 47.00 100.00 19.00 80.9 M24 3.59 1 DIN69871 50 SEM22X48X200C (1) 50 22.00 48.00 200.00 19.00 181.0 M24 5.00 2 DIN69871 50 SEM22X61X300C (1) 50 22.00 61.00 300.00 19.00 281.0 M24 8.75 2 DIN69871 50 SEM27X 35 C 50 27.00 58.00 35.00 21.00 15.9 M24 2.88 1 DIN69871 50 SEM27X100 C 50 27.00 58.00 100.00 21.00 80.9 M24 4.15 1 DIN69871 50 SEM27X61X300C (1) 50 27.00 61.00 300.00 21.00 281.0 M24 8.70 2 DIN69871 50 SEM32X 35 C 50 32.00 66.00 35.00 24.00 15.9 M24 3.00 1 DIN69871 50 SEM32X100 C 50 32.00 66.00 100.00 24.00 80.9 M24 4.64 1 DIN69871 50 SEM32X78X370C (1) 50 32.00 78.00 370.00 24.00 351.0 M24 15.42 2 • (a) If the B type option is required, the plug screw must be removed from the flange cooling hole (use a 2 mm hex key) (1) Symmetrical design. However, the family's balance values are not guaranteed for this tool For tools, see pages: MTF D(Shell Mill) (360) • MTFL (360) • SOF45-R18 (199) 986 978-979 981 982 A 0.005 A AT3 Taper 2 1 L L2 DIN69871-FM D5 D5 SS DIN 6357 Face Mill Holders G1 G1 58-60 HRc with DIN 69871 Form A/AD G2 d D1 Taper Shanks G kg Designation SS d D 1 D 5 L L 2 G 1 G 2 G Fig. DIN69871 40 FM 40 (1) 40 40.00 88.00 66.70 60.00 27.00 M12 M20 M16 1 2.25 DIN69871 50 FM 40 (1) 50 40.00 88.00 66.70 70.00 27.00 M12 M20 M24 1 4.87 DIN69871 50 FM 60 (2) 50 60.00 128.00 101.60 70.00 40.00 M16 - M24 2 7.32 • Peripheral clamping screws are not supplied. (1) Form AD (2) Form A For tools, see pages: SOF45-R18 (199) 978-979 981 982 855
